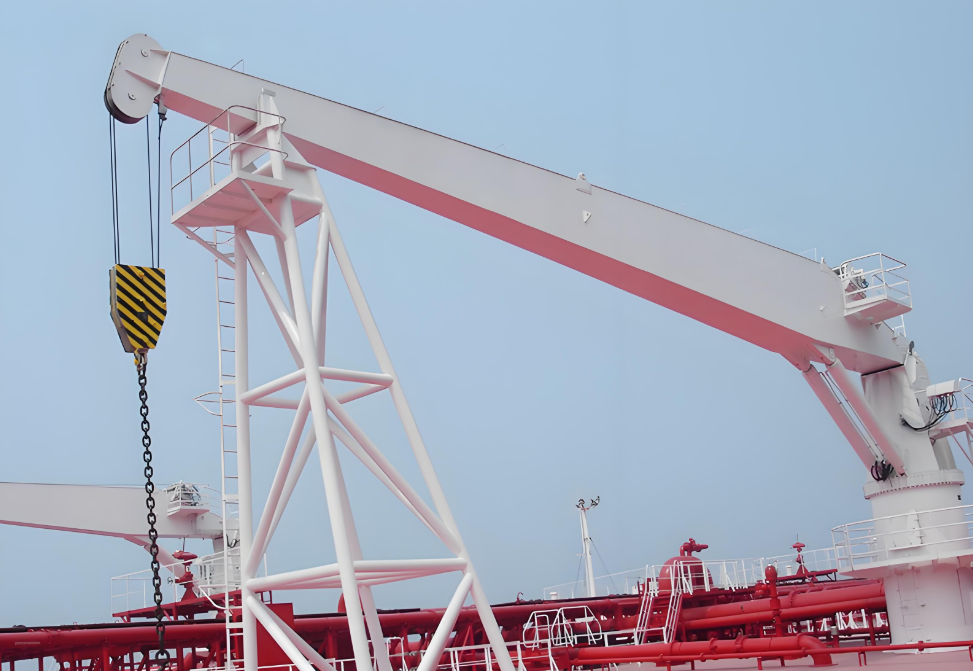

基于CAN总线的船用起重机自动定位控制系统设计
一、系统架构设计
- 多主通信结构
采用CAN总线多主模式，支持多个控制节点（如吊臂控制单元、小车驱动单元、编码器采集单元）同时通信，避免传统单主结构的通信瓶颈。例如，移动式港口起重机通过多主CAN总线实现变频器与PLC的快速数据交互。 - 分布式节点布局
将传感器（编码器、倾角传感器）、执行机构（电液比例阀）和控制器分散部署，通过CAN总线连接。例如，吊重摆角测量模块与主控DSP通过CAN总线传输数据，实现防摇控制。 - 冗余设计
为关键节点（如动力系统、安全监测系统）配置冗余CAN总线链路，确保单点故障不影响整体系统运行。
二、硬件组成
- 核心模块
- CAN总线控制器：选用SJA1000或MCP2515芯片，支持高速数据传输（最高1Mbps）。
- 传感器网络：编码器采集吊钩位置，倾角传感器监测吊重摆角，压力传感器反馈负载状态。
- 执行机构：电液比例阀控制吊臂伸缩，变频器驱动电机实现精准定位。
- 抗干扰设计
采用双绞线布线、光耦隔离和滤波电路，抑制船舶电磁环境干扰。
三、软件设计
- 通信协议
- 基于CANopen协议定义报文格式，确保节点间数据一致性。
- 动态优先级机制：高紧急度数据（如火灾报警）优先传输。
- 控制算法
- PID优化：结合模糊控制或神经网络，补偿风浪引起的吊重摆动。
- 路径规划：通过卡尔曼滤波融合多传感器数据，生成最优运动轨迹。
四、关键技术突破
- 防摇控制
基于吊重摆角实时反馈，采用主动前馈控制与被动衰减结合策略，减少定位误差。 - 动态负载适应
通过CAN总线共享负载信息，自动调整电机扭矩分配，避免超载。 - 故障诊断
利用CAN总线错误帧机制，实现节点状态实时监控与故障定位。
五、应用优势
- 高可靠性：CAN总线的差错检测与自动重传机制，适应船舶振动、盐雾环境。
- 扩展性强：新增节点无需修改底层协议，支持模块化升级。
- 实时性：100μs级响应延迟，满足动态定位需求。
总结
该系统通过CAN总线实现船舶起重机的分布式智能控制，解决了传统系统布线复杂、抗干扰能力弱等问题。实际应用中需结合具体工况（如港口集装箱装卸、海上平台吊装）优化算法参数，并通过仿真（如Abaqus力学分析）验证结构安全性。
常见问题
问：基于CAN总线的船用起重机定位控制与传统控制有何不同？
答：传统定位依靠目测和经验。CAN总线系统通过编码器实时监测各轴转角，结合运动传感器实现闭环定位，精度从±100mm提升至±10mm。速率1Mbps抗干扰强。
问：船用起重机定位控制需符合哪些标准？
答：GB/T 3811-2008为基础。船用需满足CCS入级规范。CAN总线符合ISO 11898-2。电气需满足IEC 60092-502船用IP56防护。编码器精度±0.1°。
问：CAN总线定位控制系统方案包含哪些？
答：河南鸿升起重机有限公司提供CAN总线定位控制系统咨询服务：编码器选型、CANopen协议配置、PLC控制程序开发、三轴坐标变换定位算法设计。
问：CAN总线控制相比传统控制的优势？
答：多主通信无需集中轮询，系统布线减少60%。1Mbps速率确保闭环响应≤10ms。定位精度从±100mm提升至±10mm。电缆和安装成本降低约40%。
