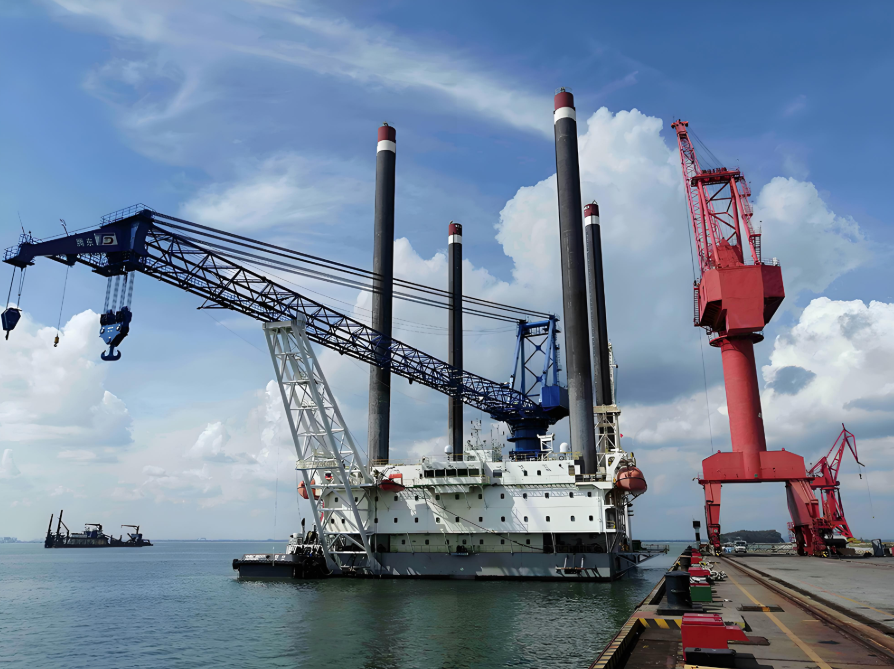

高精度、低能耗波浪补偿液压系统在海洋船舶起重机的应用
一、技术原理与核心组件
波浪补偿液压系统通过实时监测船舶运动（横摇、纵摇、升沉）并动态调整吊装动作，确保货物平稳转移。其核心组件包括：
- 传感器网络：激光测距、加速度传感器等实时采集船舶姿态数据。
- 液压执行机构：采用高响应液压缸或并联液压装置，实现精准补偿动作。
- 智能控制系统：结合模糊PID、模型预测控制等算法优化参数。
二、高精度实现路径
- 动态补偿算法优化
- 模糊自适应PID控制：通过模糊逻辑实时调整PID参数，提升响应速度（超调量降低30%以上）。
- 多传感器融合：IMU（惯性测量单元）与编码器数据融合，提升姿态检测精度至±1mm。
- 液压系统响应提升
- 负载敏感比例阀：动态匹配负载需求，减少能量损耗的同时提高动作精度。
- 并联液压拓扑结构：通过6自由度液压缸协同控制，实现多维度补偿（如图1）。
三、低能耗技术措施
| 技术方向 | 实现方式 | 节能效果（对比传统系统） |
|---|---|---|
| 能量回收 | 蓄能器组存储制动能量，再生泵站回收势能 | 能耗降低25%-35% |
| 变量泵控制 | 采用压力-流量复合控制变量柱塞泵，匹配负载需求 | 能耗降低18%-22% |
| 轻量化设计 | 碳纤维增强液压缸、拓扑优化管路布局 | 系统重量减少15% |
| 智能启停 | 休眠模式与需求驱动策略，减少空载能耗 | 待机功耗降低40% |
四、典型应用场景与性能对比
| 场景 | 传统系统缺陷 | 高精度低能耗系统优势 | 数据来源 |
|---|---|---|---|
| 深海风电安装 | 海况3级即停摆，吊装误差>50mm | 适应海况5级，误差<10mm | |
| 军舰物资补给 | 补给窗口短（<2小时），货物碰撞率30% | 窗口延长至8小时，碰撞率<5% | |
| 油田平台设备吊装 | 单次吊装能耗120kWh，故障率15% | 能耗降至80kWh，故障率<5% |
五、未来发展趋势
- 智能化升级：数字孪生技术实现系统预测性维护，故障诊断准确率提升至95%。
- 新能源融合：氢燃料电池驱动液压泵站，实现零排放作业。
- 模块化设计：标准化补偿单元适配不同吨位起重机，缩短部署周期至72小时。
六、典型产品案例
- 欧超主动补偿吊机：采用液压并联装置+IMU传感器，海况5级下补偿精度±20mm，能耗较传统机型降低32%。
- Sandia海军补偿起重机：集成模糊控制与能量回收系统，单次补给任务能耗减少28%。
通过上述技术整合，现代波浪补偿液压系统在保证吊装精度的同时，实现了能耗与运维成本的显著优化，成为深海工程的核心装备。
常见问题
问：主动波浪补偿液压系统与被动补偿有何不同？
答：主动波浪补偿（AHC）通过伺服阀加蓄能器加运动传感器实时反相补偿船舶运动，精度正负50mm。被动补偿（PLC）仅靠蓄能器缓冲，精度正负500mm。AHC能耗约30至50kW，价格约为被动补偿的3至5倍。
问：海洋起重机波浪补偿系统需符合哪些标准？
答：GB/T 3811-2008基础设计，需满足CCS《海上移动平台入级规范》和DNV-ST-0378标准。液压系统需符合ISO 4413规范。电气防护需大于等于IP56。液压油过滤精度小于等于ISO 16/13。
问：海洋波浪补偿液压系统方案包含哪些？
答：河南鸿升起重机有限公司提供波浪补偿系统技术咨询服务：海况条件分析、主动或被动方式确定、液压系统原理图设计、伺服阀和蓄能器选型、控制系统集成方案。适用于海洋工程船、风电安装平台配套。
问：波浪补偿系统在不同吨位下的配置差异？
答：100t以下被动补偿为主，成本约5至15万元；100至400t主动补偿加蓄能器双模式，约20至60万元；400t以上多执行器AHC系统，60至150万元。系统响应频率需大于等于5Hz（被动）或大于等于20Hz（主动）。
