6.3吨欧式单梁起重机
6.3吨欧式单梁起重机介绍
LDC型6.3吨欧式电动单梁桥式起重机（以下简称6.3吨欧式单梁起重机），6.3吨欧式电动单梁起重机与8吨欧式电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

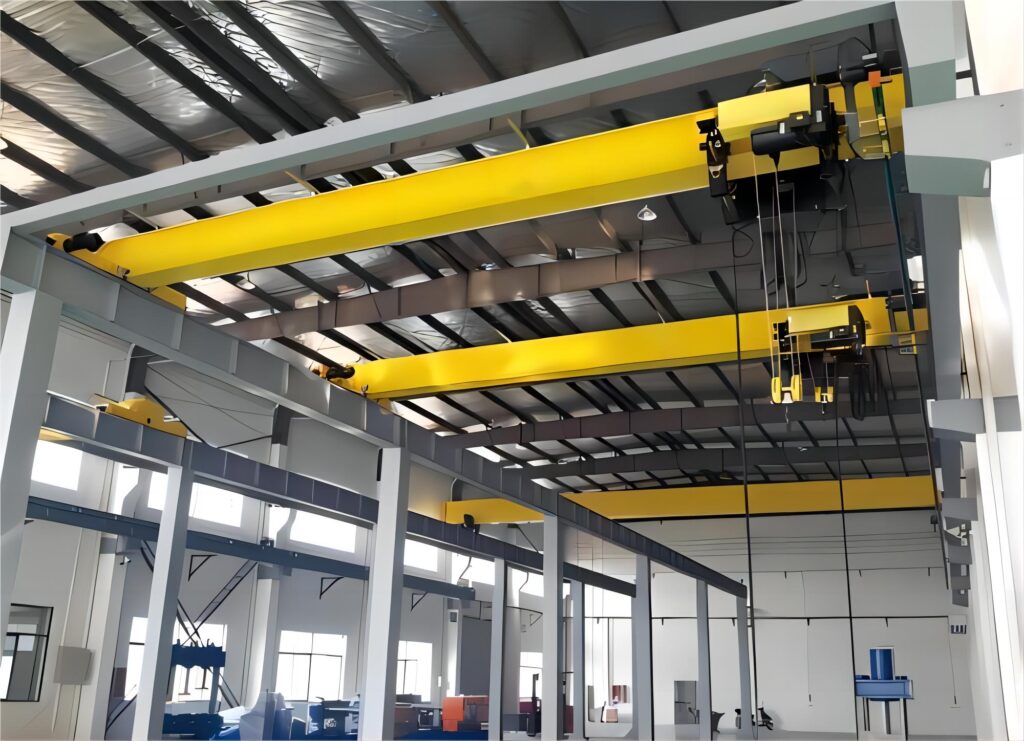

6.3吨欧式单梁起重机图片
6.3吨欧式单梁起重机特点
欧式单梁起重机通常由电动葫芦、电动机、减速机、制动器、轮组、单梁桁架、行走机构、悬挂装置等组成。起重机可根据用户的不同需求定制，包括起重高度、起重能力、工作速度、工作环境等方面要求。
低净空设计Low headroom
柔性驱动，内应力小，传动效率高 Smart driving, higher efficiency
变频无级小车，运行平稳Stepless control trolley
硬齿面减速机，自重轻 Hardened gear
防护等级IP55，H级绝缘 IP55 / H Insulation
重级制电机，持续率60%ED Heavy duty motor, 60%ED rating
过热、过载保护Over heating, Overloading protect
电磁盘式制动器，可靠，防尘Electromagnetic disk brake
免维护Maintenance free

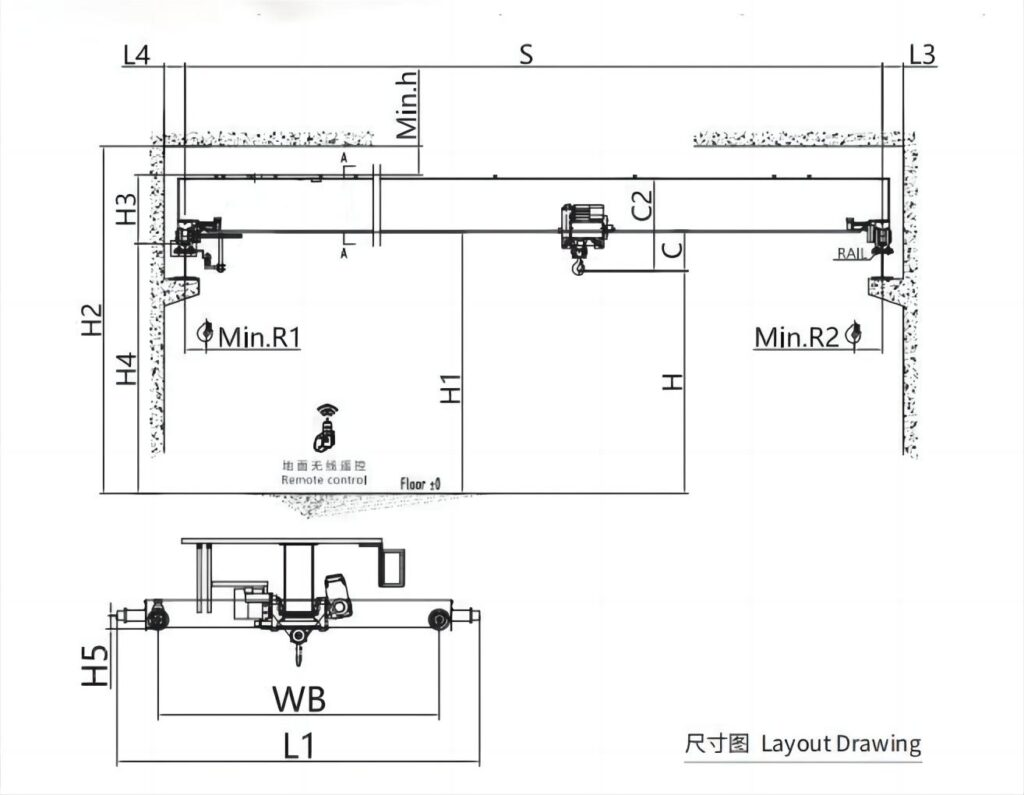

6.3吨欧式单梁起重机结构图
6.3吨欧式单梁起重机技术参数
| 起重量/工作级别SWL/ClaSS 6.3t/A5 | ||||||||||||||
| 跨度Span | S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | |||
| 基本参数 Basic Data |
整机自重 | Crane Weight | t | 3.39 | 5.57 | 7.00 | 8.92 | 11.32 | 1262 | 16.34 | 18.93 | 23.69 | ||
| 小车自重 | Trolley Weight | 0.37 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | ||||
| 最大轮压 | Max Wheel Load | 43.0 | 50.5 | 55.1 | 59.5 | 64.8 | 68.5 | 77.3 | 83.5 | 954 | ||||
| 最小轮压 | Min.Wheel Load | 7.9 | 11.0 | 13.4 | 17.8 | 23.7 | 26.2 | 35.3 | 41.5 | 527 | ||||
| 大车车轮数 | Crane Wheel Ot | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 推荐轨道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | P30 | P30 | ||||
| 迪度Speed | 起升迪度 | ifting Speed | mymh | 5/0.8 | ||||||||||
| 小车迪度 | Trolley Speed | 0-20 | ||||||||||||
| 大车迪度 | Bridge Speed | 0-32 | ||||||||||||
| 电机功率 MatorPower | 起升电机 | Lfting Motor | kW | 5/0.7 | 5/07 | 5/07 | 5/07 | 5/07 | 5/07 | 5/07 | 5/0.7 | 5/0.7 | ||
| 小车电机 | Trolley Meto | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | ||||
| 大车电机 | Bridge Motor | 2×065 | 2×0.65 | 2×0.65 | 2×0.65 | 2×1.1 | 2xL1 | 2×1.1 | 21 | 2×1.1 | ||||
| 整机功率 | Crane Power | 6.9 | 6.9 | 6.9 | 6.9 | 7.8 | 7.8 | 7.8 | 7.8 | 10.0 | ||||
| 主要尺寸MainDimensian | 轨顶标高 | Top of Rail Height | H4 | mm | 9000(或根据用户制定or specified by clients) | |||||||||
| 安全净空 | Top Clearance | Minh | 2200(GB/T 14405-2011) | |||||||||||
| C尺寸 | C dimension | C | 380 | |||||||||||
| 起升机构高 | Hoisting Mechanism | C2 | 821 | 821 | 821 | 821 | 821 | 821 | 821 | 821 | 821 | |||
| 轨道至起 量机顶高度 | Rail to Crane Tap | H3 | 1000 | 1000 | 1200 | 1200 | 1300 | 1300 | 1450 | 1450 | 1450 | |||
| 起升高度 | Ufting Helgh | H | 9179 | 9179 | 9379 | 9379 | 9479 | 9859 | 9629 | 9629 | 9629 | |||
| 低 高 | Ceiling to Floor Height | H2 | 10200 | 10200 | 10400 | 10400 | 10500 | 10500 | 10650 | 10650 | 10650 | |||
| 梁底高度 | Girder Bottom Height | H1 | 8293 | 8319 | 8320 | 8341 | 8365 | 8367 | 8498 | 8592 | 8701 | |||
| 吊物左极限 | Hook ApproachL | Min R | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | |||
| 吊物右极限 | Hook ApproachR | Min R2 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | |||
| 轨道中心 要 | Rail Center to Left Wall | L4 | 230 | 230 | 230 | 230 | 246 | 230 | 246 | 248 | 248 | |||
| 中境 | Ral Center to Right Wall | L3 | 230 | 230 | 230 | 230 | 246 | 230 | 246 | 248 | 248 | |||
| 大车轮距 | Bridge Wheel Base | WB | 2200 | 2700 | 2700 | 3100 | 3800 | 3800 | 4500 | 5000 | 5500 | |||
| WB1 | / | / | / | / | / | / | / | / | / | |||||
| 小车基距 | Trolley Rail Guage | Ls | 1200 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |||
| 缆中器高度 | Buffer Height | H5 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |||
| 整机宽度 | Crane Width | L1 | 2616 | 315 | 3150 | 3550 | 4310 | 4250 | 5010 | 5510 | 6124 | |||
| 水平侧向力 | Guiding (contact)Force | 5 | kN | 14.7 | 16.1 | 17.5 | 18.9 | 20.3 | 21.7 | 23.1 | 24.5 | 25.9 | ||
| 缓冲力 | Buffer Force | Bf | kN | 34 | 38 | 42 | 47 | 50 | 38 | 42 | 47 | 50 | ||
