QD型电动桥式起重机

QD型吊钩桥式起重机简介

QD型吊钩桥式起重机（以下简称吊钩起重机）按照标准GB/T14405-93设计 制造，工作级别A3~A8,工作环境温度在-25℃ ~ +40℃范围内。

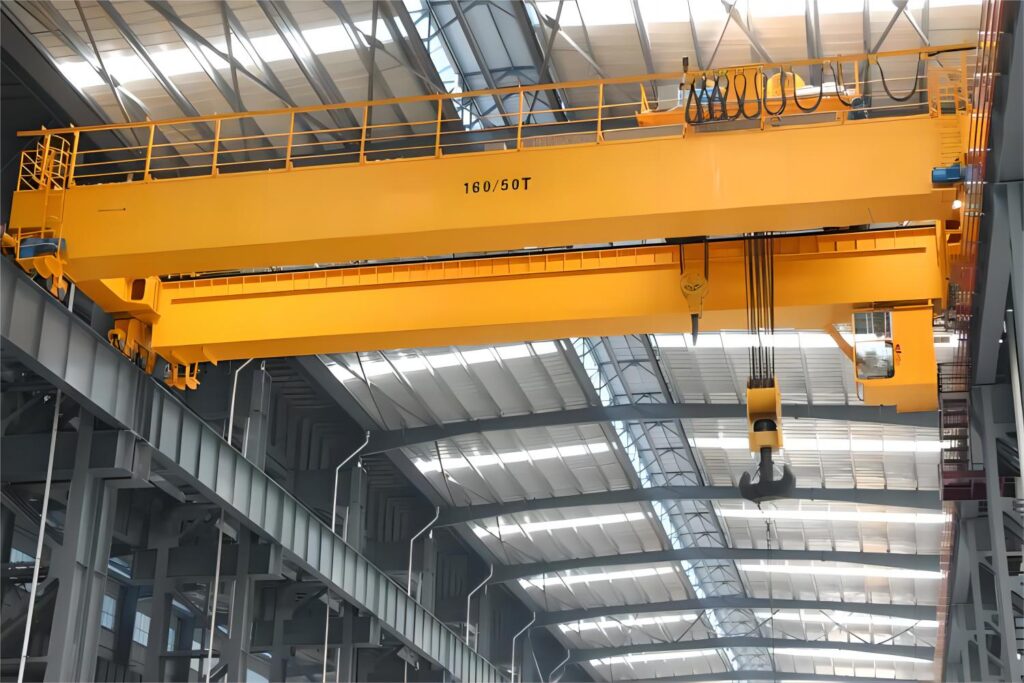

QD型吊钩桥式起重机图片

QD型吊钩桥式起重机工作环境

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，不适于在以下条件工作：
a、 有爆炸危险和火灾危险的环境；
b、 相对湿度大于85%的场所和充满腐蚀性气体的环境；
c、 吊运熔化金属，有毒物品和易燃易爆物品。
本起重机操纵形式为地面手柄+遥控器操纵。

QD型吊钩桥式起重机机结构特点：

1、通用桥式起重机由大车和小车两部分组成。小车上装有起升机构和和小车运行机构，整个小车沿装于主梁盖板上的小车轨道运行；大车部分则是由起重机桥架等组成。在大车桥架上装有大车运行机构和小车输电装置。

2、起重机的金属结构由桥架、小车架组成，是起重机的承载结构。桥架由主梁、端梁、走台和防护栏等组成，主梁和端梁均由钢板拼焊成箱形断面结构，具有足够的强度、刚度和稳定性，确保起重机安全运转。

3、起重机机构传动机构由起升机构、小车运行机构和大车运行机构等三部分组成。

4、电气传动部分由电气设备和电气线路所组成。电气设备包括各机构
 电动机、制动器驱动装置、电气控制装置及电气保护装置等组成；电气线路
 由主回路、控制回路和警示信号回路所组成。

5、 本产品表示方法如下：

本机起重量：10t；跨度：22.50m；工作级别：A6 ；
操控方式：地控+遥控（D+Y）
表示方法：QD10-22.50   A6   D+Y    GB/G14405-93

QD型吊钩桥式起重机优点缺点

QD型通用桥式起重机应用范围：适用于机械加工车间、冶金厂辅助车间、仓库、料场、电站等的转运、装配、检修和装卸作业；
优点：工作级别高，稳定性、安全性好，故障率低，速度参数可根据要求进行相应更改设计。
缺点：订货周期长，价格较高，外形尺寸相对较大，要求厂房预留的安装尺寸相对较大。

QD型吊钩桥式起重机主要尺寸图纸：

QD型吊钩桥式起重机起重机主要技术参数表：
