LX型电动单梁悬挂桥式起重机与CD1.MD1型电动葫芦配套使用，构成有轨运行的轻小型起重机。自来水厂单梁悬挂起重机多用于机械制造。装配车间及仓库、山洞等场所。运行轨道用工字钢。

自来水厂单梁悬挂起重机产品是中级工作制，起重量0.5、1、2、3、5、10吨，跨度在3-16米范围内。工作环境温度为-20度—35度之间，操纵方式为地面操纵（有线和无线两种）。

自来水厂单梁悬挂起重机产品不宜在易燃、易爆的介质中或具有很大温度与酸、碱类气体的场所工作，也不适用于吊运熔化的金属、有毒物和易燃物的工作。

自来水厂单梁悬挂起重机适用于工厂、仓库建筑物轨面到屋架下弦高度小于等于500mm的场所。小车采用配套电动葫芦。结构灵活，运行安全可靠。如跨度有特殊要求，本公司可代为非标设计制造。

自来水厂单梁悬挂起重机为中级工作制，由桥梁，打车运行机构、小车和电气设备四部分组成。

　　（1）桥架采用箱形主梁，自动埋弧焊焊接。
　　（2）小车导电采用工字钢轨道电缆导电新装置，可靠。
　　（3）起升机构根据要求还可设另一套装置。增加可靠性。
　　（4）零部件标准化、系列化、通用化。
　　（5）操纵室视野开阔，全部机构均在操纵室内操纵，工作操纵灵活。

LX型单梁悬挂起重机结构简图：

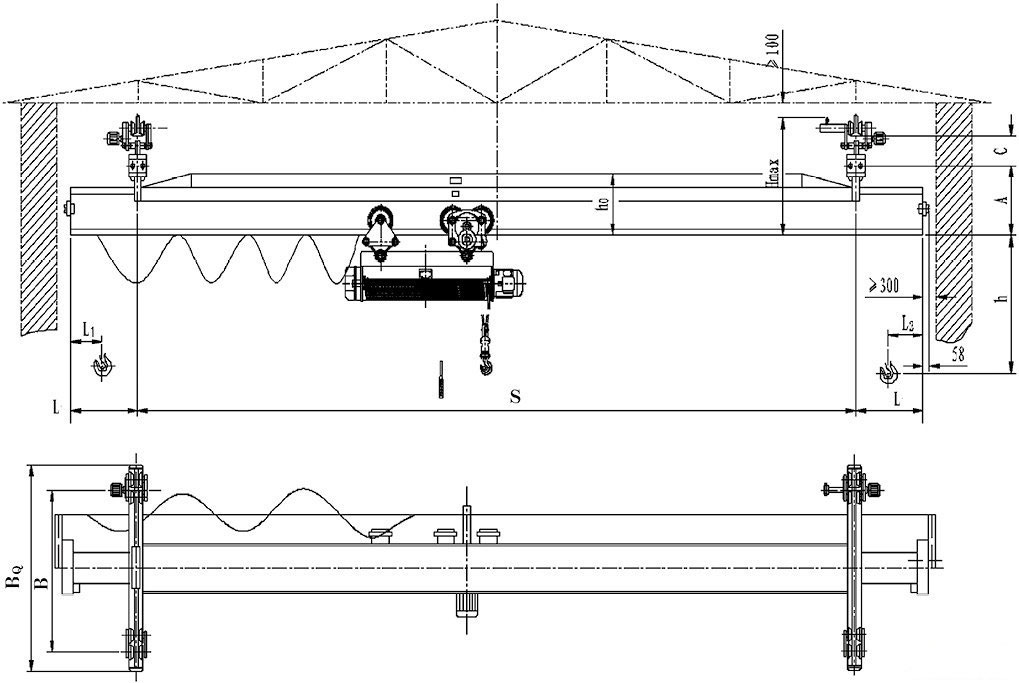

LX型电动单梁悬挂起重机结构图

外形尺寸图 Outer size Diagram
起重量 Lifting Weight Q(t)		0.5;1;2;3;		5
跨度 span S(m)		3–16		3–16
起重机运行机构 crane motion mechanism	运行速度 Trave Speed V(m/min)	20	30	20	30
	减速比 decelerate speed rate	28.2	20	30.4	21.6
	电动机 motor	ZDY12-4;P=0.4kw×2;n=1380r/min		ZDY12-4;P=0.8kw×2;n=1380r/min
电动葫芦 electric hoist	型号 Type	CD1;MD1
	起升速度 lifting speed V1(m/min)	8;8/0.8
	起升高度 lifting height H(m)	6;9;12;18;24;30
	运行速度 Travel speed V2(m/min)	20;30
	电动机 motor	锥形鼠笼型 Taper spirrel-cage
工作制度 working system		中级 medium(jc=25%)
电源 power supply		三相交流 3-Phase A.C.50Hz380V
车轮直径 wheel diameter(mm)		Φ130		Φ150
工字钢(GB706-65)1-steel		I20a-I45c
