HSZ系列手拉葫芦

手拉葫芦介绍

       手拉葫芦又称手动葫芦、倒链等，起重量有0.5吨、1吨、2吨、3吨、3.2吨、5吨、10吨、16吨、20吨、25吨、30吨、35吨、50吨、60吨、80吨、100吨（t）等，它是用于无电源场所、维修装配、机电工程安装、结构焊接定型、货车货物固定紧固等场所行业使用的一种起重工具（该型号手拉葫芦不要用于有易燃易爆介质的环境中使用，避免使用中部件摩擦出现火花造成危害，有对应的防爆手拉葫芦可选），通过人力拽动手拉链传动链盘对起重大链条（吊钩）进行上下驱动，手拉葫芦有刹车自锁功能，人员停止作业重物会悬停在空中。

手拉葫芦说明

• 产品名称：手拉葫芦
• 别名别称：手动葫芦/倒链
• 型号规格：HSZ型
• 所属类别：手动起重设备
• 产品产地：上海/浙江/河南/河北等
• 厂家品牌：多品牌
• 非标定制：可非标制造
• 动力形式：手动
• 是否现货：部分现货
• 生产周期：3~10天
• 包装形式：木箱或纸箱
• 供货范围：全国
• 送达方式：自提或物流托运
• 是否安装：不含安装
• 发货地区：河南新乡长垣

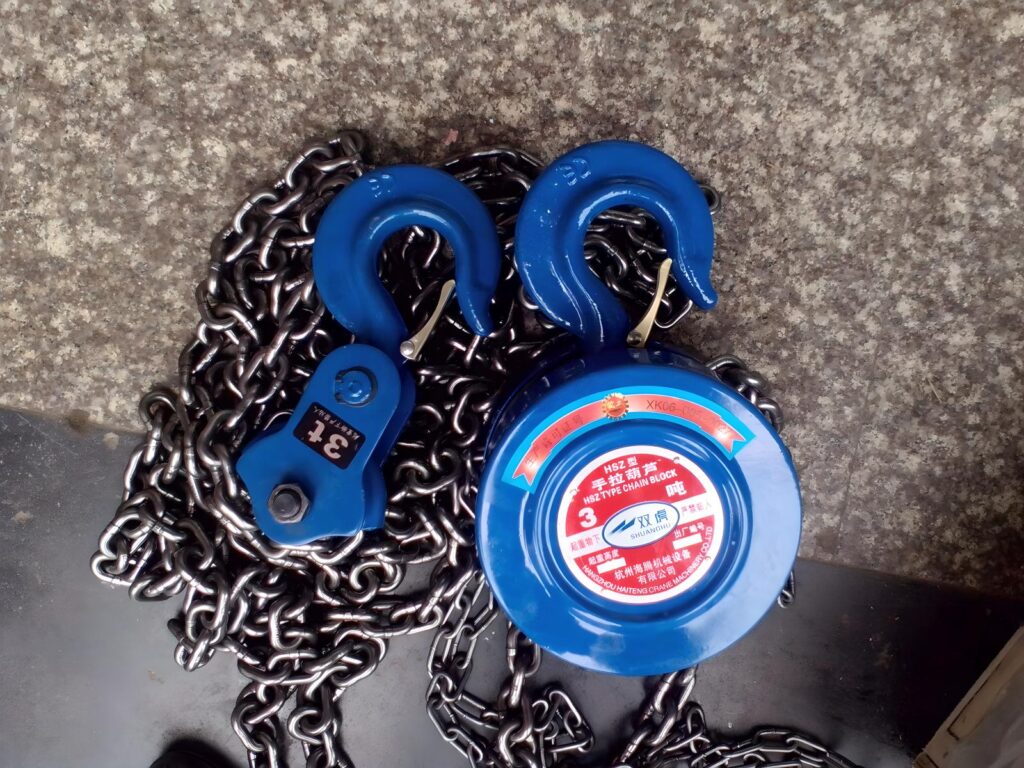

手拉葫芦图册

手拉葫芦参数

HSZ型手拉葫芦技术参数表

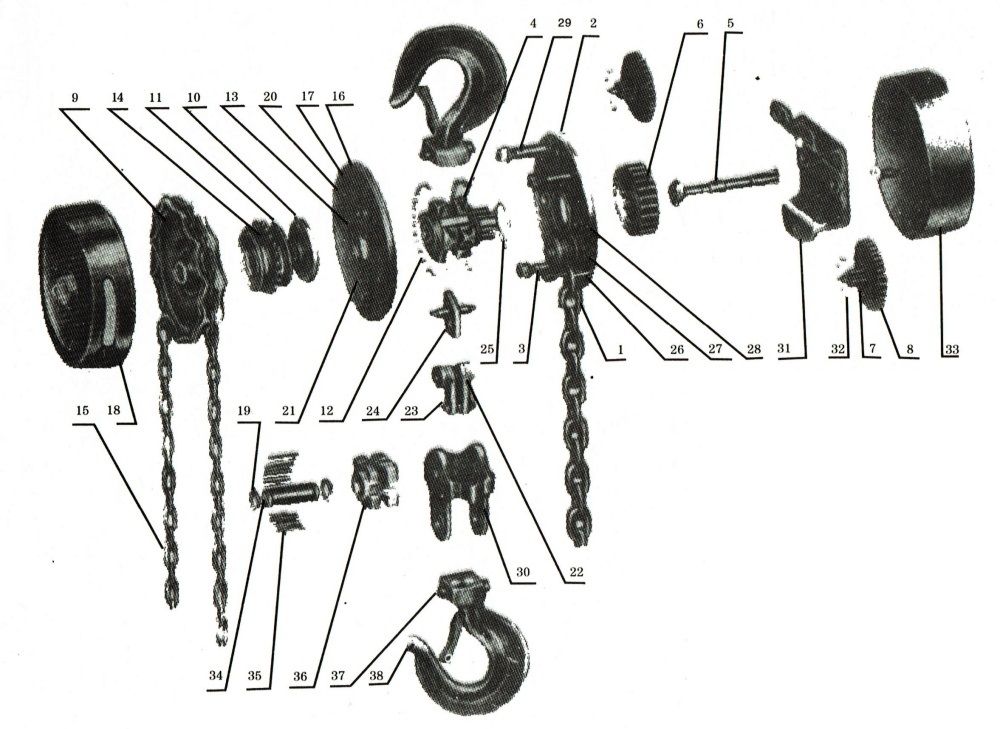

HSZ型手拉葫芦分解图片与部件名称

1.起重链	11.摩擦片	21.左墙板	31.外墙板
2.右墙板	12.滚柱	22.吊链板	32.滚柱
3.支撑杆甲	13.轴承外圈	23.吊销	33.罩壳
4.起重链轮	14.棘轮	24.挡板	34.游轮轴
5.5齿长轴	15.手链轮	25.弹性挡圈	35.滚针
6.花键孔齿轮	16.棘爪弹簧	26.插销	36.游轮
7.4齿短轴	17.棘爪	27.导轮	37.吊钩梁
8.片齿轮	18.手链轮罩壳	28.铜套	38.吊钩
9.手链轮	19.弹性挡圈	29.支撑杆乙
10.制动器座	20.棘爪销	30.下钩架

手拉葫芦维护方法

1.手拉葫芦使用完毕，应将上面的污垢擦拭干净，存放在干燥的地点，防止受潮出现生锈和腐蚀；

2.每年应由熟悉葫芦机构者，用煤油清洗机件；在齿轮和轴承部分加黄油润滑，防止不懂手拉葫芦性能原理者随意拆装；

3.齿轮安装时应使两只片齿轮的”0″字标记安装在同一直线上；

4.起重链轮左右轴承的滚柱可用黄油粘附在已压装于起重链轮轴颈的轴承内圈上再装入墙板的轴承外圈内；

5.安装制动装置部分时注意棘轮齿槽与棘爪爪部啮合良好，弹簧对棘爪的控制应灵活可靠装上手链轮后，顺时针旋转手链轮，应将棘轮、摩擦片压紧在制动器座上，逆时针旋转手链轮，棘轮与摩擦片间留有空隙；

6.支撑杆与右墙板为静配合，维修时切勿拆卸；

7.葫芦经过清洗检修后,应进行空载和重载试验，确认运行正常后方可使用；

8.在加油和使用过程中制动装置的摩擦表面必须保持干净，并经常检查制动性能，防止制动失灵引起重物自坠；

9.为了维护和拆卸方便手链条其中一节系开口链(不焊,涂色)。

手拉葫芦厂家

       手拉葫芦生产厂家还为用户提供防爆手拉葫芦、不锈钢手拉葫芦和手拉葫芦配件的生产制造与安装调试、修理维修服务。更多国产进口手拉葫芦厂家品牌、产地货源、型号规格、技术参数、材质特性、价格和厂家故障问题排除、安全注意事项等请联系客服咨询。
