KPC系列滑触线轨道平车
滑触线电动平车
产品型号： KPC系列；额定载重： 6-300吨；供电方式： 安全滑触线；运行速度： 20-30米/分钟
KPC系列电动平车介绍
KPC系列电动平车的供电方式是安全滑触线供电，其工作原理是在轨道侧面开设地沟，地沟内安装安全滑触线，地沟上铺有单面用铰链固定于地面上的盖板。电动平板车运行时通过安装在平车上的地沟翻板装置，将盖板掀起，翻板装置内有同安全滑触线继电器连接的电缆。轨道平板车通过后盖板自动放回地面，能保证无轨车辆顺利通过，地沟翻板滑触线型电动轨道平车，不受运行距离的限制，不会影响电动平车的运行速度，滑动灵活，安全可靠，故障率较低，适合大吨位、长距离运输方案的选用。除此之外，安全滑触线还可以安装在地面上、空中(在不影响其他运输方式的情况下)，这样安装更方便，成本更低，是所有电动平车导电方式当中，最合理、最经济的一种轨道平板车导电方案。

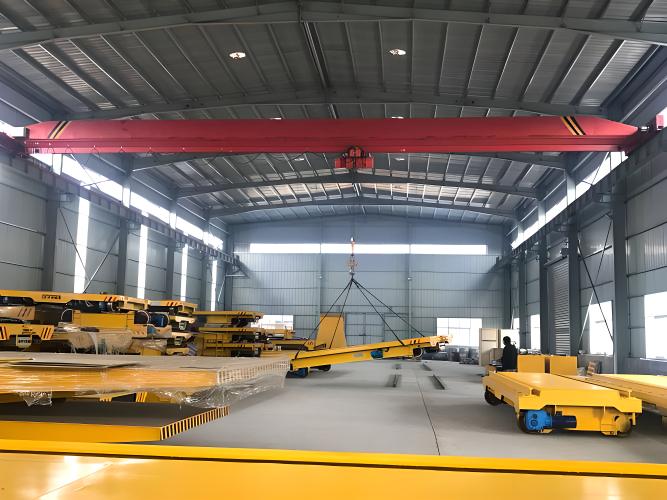

KPC系列电动平车图片
KPC系列电动平车结构
KPC系列电动平板车的主要结构有车架、电机、减速机、车轮、电缆线、控制箱等、滑触线装置。
KPC系列电动平板车技术参数
| 型号 | 载重 (t) | 轨距 (mm) 轨内侧距 |
台面尺寸 ( 长×宽 )(mm) | 高度(mm) | 速度 (m/min) | 电源电压 (v) | 电机功率 (kw) | 重量 (t) | 备注 | 荐用钢轨 |
| KPC-5-1 | 5 | 1435 | 3600 × 2000 | 520 | 30 | 三相 380v |
2.2 | 3.1 | P24 | |
| KPC-5-2 | 5 | 762 | 3000 × 1500 | 520 | 30 | 三相 380v |
2.2 | 2.8 | ||
| KPC-10-1 | 10 | 1435 | 3600 × 2000 | 520 | 30 | 三相 380v |
2.2 | 3.3 | ||
| KPC-10-2 | 10 | 762 | 3600 × 1500 | 520 | 30 | 三相 380v |
2.2 | 3.0 | ||
| KPC-20-1 | 20 | 1435 | 4000 × 2200 | 650 | 30 | 三相 380v |
3.5 | 4.4 | P38 | |
| KPC-30-1 | 30 | 1435 | 5000 × 2200 | 650 | 30 | 三相 380v |
3.5 | 5.0 | ||
| KPC-50-1 | 50 | 1435 | 5500 × 2500 | 700 | 25 | 三相 380v |
5 | 7.1 | P43 | |
| KPC-75-1 | 75 | 1435 | 6000 × 2500 | 850 | 20 | 三相 380v |
7.5 | 9.8 | ||
| KPC-100-1 | 100 | 1435 | 6500 × 2800 | 900 | 20 | 三相 380v |
11 | 12.5 | P50 | |
| KPC-150-1 | 150 | 1435 | 8000 × 2800 | 1100 | 20 | 三相 380v |
7.5 × 2 | 27.8 | 双主动 | QU100 |
| KPC-200-1 | 200 | 1435 | 8200 × 2800 | 1250 | 20 | 三相 380v |
11 × 2 | 33.9 | 双主动 | |
| KPC-300-1 | 300 | 1435 | 12800 × 2800 | 1350 | 15 | 三相 380v | 15 × 2 | 51.2 | 双主动 |
