KPT系列拖缆轨道平板车
拖缆轨道平车
产品型号： KPT系列；载重吨位： 6-300吨；供电方式： 拖缆；运行速度： 20-30米/分钟
KPT系列拖缆电动轨道平车介绍：
KPT系列电动平车是拖缆供电式电动平车，在电动平车上设有拖链，电缆的一端接在地面电源上，经过电缆滑车牵引钢丝绳引入控制箱，再给平车上YZ电机提供电力，电机通过减速机拖动平车平稳运行。

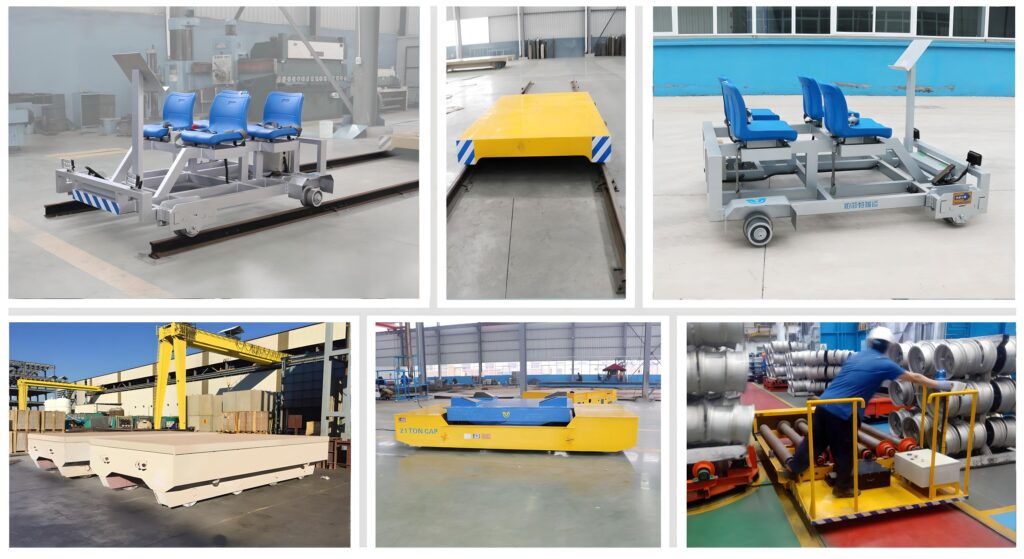

KPT系列拖缆电动轨道平车图片：
KPT系列拖缆电动轨道平车适用范围：
该系列电动平车适应恶劣工矿的起重冶金用，平车结构简单可靠、价格经济、检修方便、轨道施工方便，是一套传统的电动轨道平板车选用方案;适合于大吨位的过跨方案选用。
KPT系列拖缆电动轨道平车组成：
KPT系列电动平板车的主要结构有车架、电机、减速机、车轮、电缆线、控制箱等。
KPT系列拖缆电动轨道平车技术参数：
| 型号 | 载重 (t) |
轨距 (mm) 轨内侧距 |
台面尺寸 ( 长×宽 )(mm) | 高度(mm) | 速度 (m/min) |
电源电压 (v) |
电机功率 (kw) | 重量 (t) | 备注 | 荐用钢轨 |
| KPT-5-1 | 5 | 1435 | 3600 ×2000 | 520 | 30 | 三相 380v |
2.2 | 3.1 | P24 | |
| KPT-5-2 | 5 | 762 | 3000 × 1500 | 520 | 30 | 三相 380v |
2.2 | 2.8 | ||
| KPT-10-1 | 10 | 1435 | 3600 × 2000 | 520 | 30 | 三相 380v |
2.2 | 3.3 | ||
| KPT-10-2 | 10 | 762 | 3600 × 1500 | 520 | 30 | 三相 380v |
2.2 | 3.0 | ||
| KPT-20-1 | 20 | 1435 | 4000 × 2200 | 650 | 30 | 三相 380v |
3.5 | 4.4 | P38 | |
| KPT-30-1 | 30 | 1435 | 5000 × 2200 | 650 | 30 | 三相 380v |
3.5 | 5.0 | ||
| KPT-50-1 | 50 | 1435 | 5500 × 2500 | 700 | 25 | 三相 380v |
5 | 7.1 | P43 | |
| KPT-75-1 | 75 | 1435 | 6000 × 2500 | 850 | 25 | 三相 380v |
7.5 | 9.8 | ||
| KPT-100-1 | 100 | 1435 | 6500 × 2800 | 900 | 20 | 三相 380v |
11 | 12.5 | P50 | |
| KPT-150-1 | 150 | 1435 | 8000 × 2800 | 1100 | 20 | 三相 380v |
7.5 × 2 | 27.8 | 双主动 | QU100 |
| KPT-200-1 | 200 | 1435 | 8200 × 2800 | 1250 | 20 | 三相 380v |
11 × 2 | 33.9 | 双主动 | |
| KPT-300-1 | 300 | 1435 | 12800 × 2800 | 1350 | 15 | 三相 380v |
15 × 2 | 51.2 | 双主动 |
