KPJ系列电缆卷筒轨道平车
卷筒电动平车
产品型号： KPJ系列；载重吨位： 6-160吨；供电方式： 电缆卷筒；运行速度： 20-30米/分钟
KPJ系列电缆卷筒电动轨道平车产品介绍：
KPJ系列卷筒供电电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般最大运行距离小于200m。

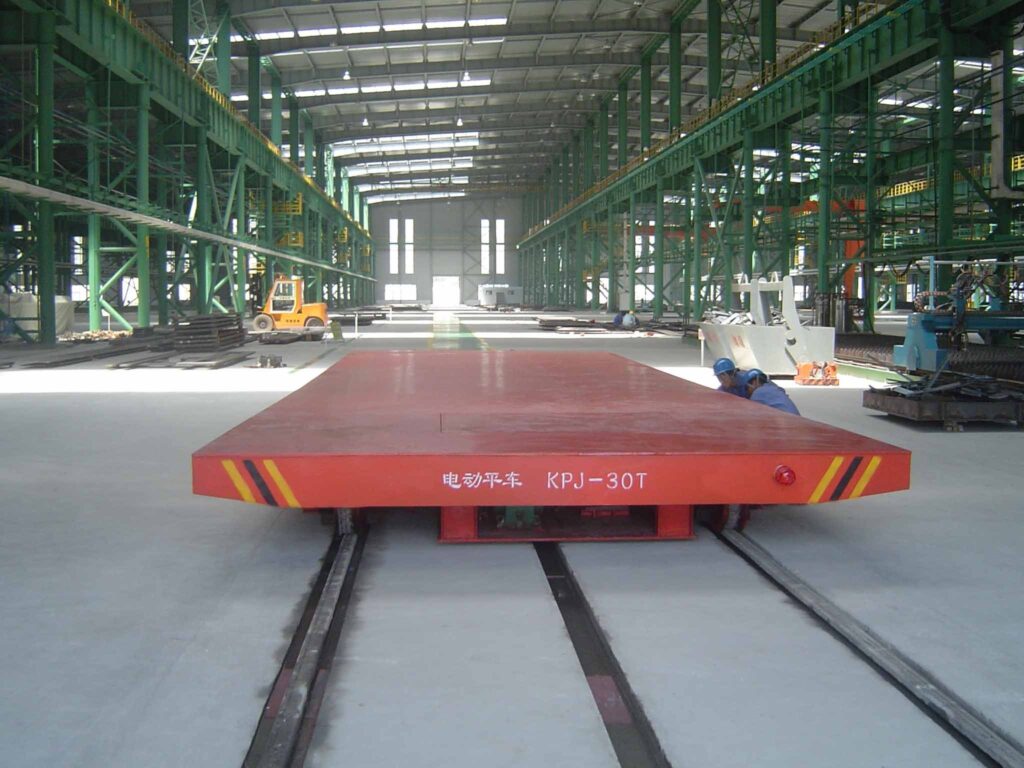

KPJ系列电缆卷筒电动轨道平车图片
KPJ系列电缆卷筒电动轨道平车适用范围
KPJ型电缆卷筒轨道平板车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。
KPJ型电缆卷筒轨道平板车技术参数
| 型号 | KPJ | KPJ6t | KPJ10t | KPJ16t | KPJ25t | KPJ40t | KPJ63t | KPJ100t | KPJ160t |
| 额定载重(t) | 6吨 | 10吨 | 16吨 | 25吨 | 40吨 | 63吨 | 100吨 | 160吨 | |
| 台面 尺寸(mm) |
长L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 |
| 宽B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | |
| 高H | 550 | 550 | 580 | 650 | 700 | 850 | 900 | 1150 | |
| 运行速度(m/min) | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | |
| 底部间隙(mm) | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | |
| 车轮直径(mm) | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | |
| 轨内侧距C(mm) | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| 轴距A(mm) | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | |
| 电机型号 功率(Kw) |
YZ 2.2 2.2 |
YZ 2.2 2.2 |
YZ 3.7 3.7 |
YZ 3.7 3.7 |
YZ 5.5 5.5 |
YZ 7.5 7.5 |
YZ 7.5 7.5 |
YZ 7.5 7.5×2 |
|
| KPJ电缆卷筒 | AC380V 3×2.5+1×1.5 |
AC380V 3×4+1×2.5 |
AC380V 3×6+1×4 | ||||||
| 参考重量(t) | 2.2 | 2.5 | 3.2 | 4.3 | 5.7 | 8.3 | 10.2 | 22.5 | |
| 推荐钢轨型号 | P24 YB222-63 | P38 GB183-63 | P43 GB182-63 | P50 GB181-63 | |||||
| 车轮数量/轮压 | 4/2.2t | 4/3.3t | 4/5t | 4/7.5t | 4/11.5t | 4/18t | 4/27.5t | 8/22.8t | |
