1吨单梁起重机技术参数表1吨单梁行车外形尺寸图纸
1吨单梁起重机技术参数表，1吨单梁行车外形尺寸图。
1吨单梁起重机技术参数包含：
操纵形式，行车工作制度，行吊车轮直径，航车跨度，航吊起升高度等。LDA型1吨行车结构图外形结构图。1吨单梁起重机是一种在工厂车间常用起重量吨位，适用于吊运1吨及以下货物，严紧超载也不推荐经常满载运行。1吨单梁起重机跨度可根据使用定制定做，起升高度也可提供非标设计。

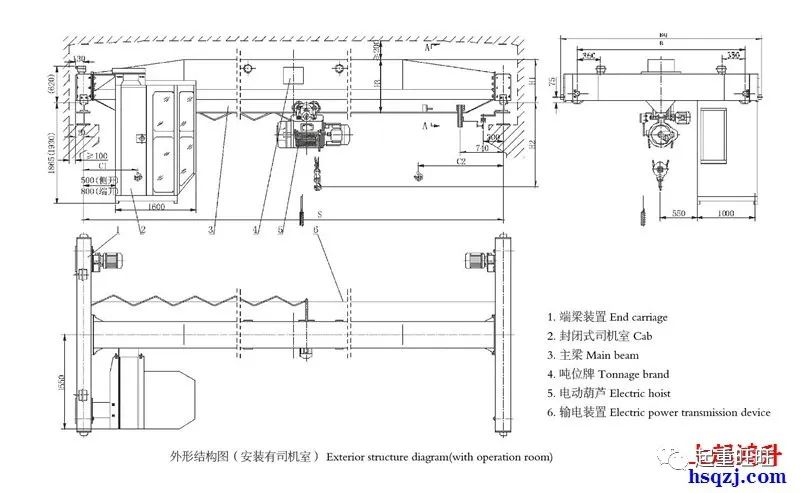

1吨单梁行车外形尺寸图：
| 起重量 | t | 1吨单梁行车 | ||||||||||
| 操纵形式 | 地面操纵 | 操作室操纵 | ||||||||||
| 运行机构 | 运动速度 | m/min | 20m/min | 30m/min | 45m/min | 45m/min | 60m/min | 75m/min | ||||
| 减速比 | 58．78 | 39．38 | 26．36 | 26．36 | 19．37 | 15．61 | ||||||
| 电机型号 | ZDY21-4 | ZDR12-4 | ||||||||||
| 功率 | kW | 2*0.8kW | 2*1.5kW | |||||||||
| 转速 | r/min | 1380r/min | ||||||||||
| 起升机构 | 电动葫芦型号 | CDI型钢丝绳电动葫芦 | MDI型钢丝绳电动葫芦 | |||||||||
| 起升速度 | m/min | 8m/min | 8/0.8m/min | |||||||||
| 运行长度 | m | 6米、9米、12米、18米、24米、30米 | ||||||||||
| 运行速度 | m/min | 20m/min，30m/min | ||||||||||
| 电机型号 | 锥形鼠笼形电动机 | |||||||||||
| 工作制度 | A3-A5 | |||||||||||
| 电源 | 三相50HZ 380V | |||||||||||
| 车轮直径 | mm | 220mm | ||||||||||
| 常用轨道 | kg/m | 18kg/m，24kg/m | ||||||||||
| 起重量 | t | 1吨 | ||||||||||
| 跨度S | m | 7.5米-12米 | 12.5米-14米 | 14.5米-17米 | 19.5米 | 22.5米 | ||||||
| 总重 | 地操 | t | 1.65-2.06吨 | 2.15-2.29吨 | 2.42-2.67吨 | 3.00吨 | 3.41吨 | |||||
| 室操 | t | 2.05-2.46吨 | 2.55-2.69吨 | 2.82-3.07吨 | 3.40吨 | 3.81吨 | ||||||
| 轮压 | 地操 | t | 1.08-1.18吨 | 1.21-1.25吨 | 1.28-1.35吨 | 1.44吨 | 1.56吨 | |||||
| 室操 | 1.38-1.48吨 | 1.5-1.55吨 | 1.58-1.65吨 | 1.74吨 | 1.86吨 | |||||||
| 基本尺寸 | h1 | mm | 550mm | 595mm | 650mm | 700mm | ||||||
| B | 2500mm | 3000mm | 3500mm | |||||||||
| K | 2000mm | 2500mm | 3000mm | |||||||||
| L1 | 796mm | |||||||||||
| L2 | 1274mm | |||||||||||
| H | 810mm | 860mm | 870mm | |||||||||
| H1 | 490mm | 530mm | 580mm | |||||||||
1吨单梁起重机是电动单梁行车中比较常用吨位行车，以上就是为大家介绍的1吨单梁起重机主要技术参数表、1吨单梁行车外形尺寸图及1吨单梁起重机外形结构图。
