16/3吨葫芦双桥式起重机技术参数16/3吨电动葫芦双梁起重机参数表
葫芦双桥式起重机是指电动葫芦双梁桥式起重机，该起重机是双梁形式起重机，常用于起升吨位不大的场合，小编为大家介绍下16/3吨葫芦双技术参数。

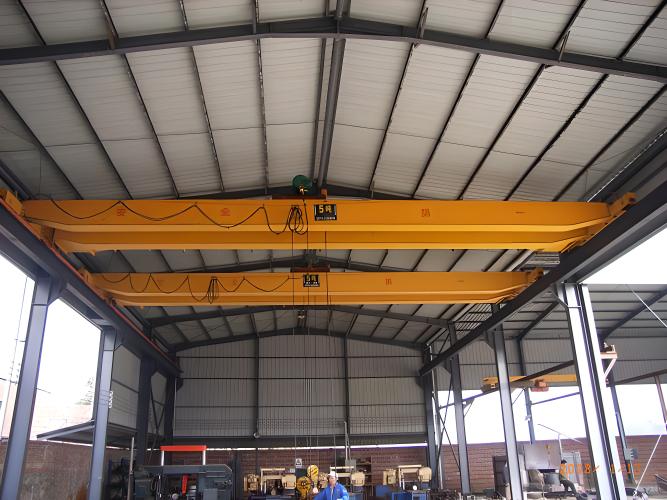

葫芦双起重机产品图片

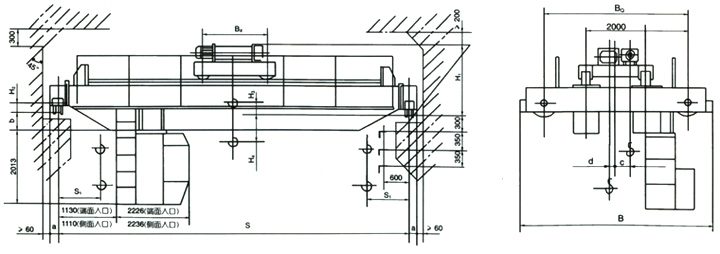

葫芦双起重机产品结构图
16/3吨葫芦双起重机产品技术参数表：
| 额定起重量Fixed litfing weight | t | 16/3吨电动葫芦双梁桥式起重机 | ||||||||||
| 操纵形式operation type | 地面操纵From floor,操纵室操纵Clntrol driver room | |||||||||||
| 速度Speed | 主钩起升Primary hook lift | m/min | 3.5 | |||||||||
| 副钩起升Secondary hook litf | 8 | |||||||||||
| 小车运行handcart travel | 20 | |||||||||||
| 大车运行cart travel | 地面Floor | 20;30 | ||||||||||
| 操纵室Driver Room | 30;45;60 | |||||||||||
| 电动机Motor | 主钩起升Primary hook lift | 型号Type | ZD151-4/13 | |||||||||
| 副钩起升Secondary hook lift | ZD141-4/7.5 | |||||||||||
| 小车运行handcart travel | ZDY22-4/1.5×2 | |||||||||||
| 大车运行cart travel | 地面Floor | ZDY131-4/3×2 | ||||||||||
| 操纵室Driver Room | ZDR112L2-4/3×2 | |||||||||||
| 电动葫芦Electric Hoist | 型号Type | CD1;MD1 | ||||||||||
| 起升高度Lifting Height | m | 9;12;18/6;9;12;18;24;30 | ||||||||||
| 工作制度Working System | A5 JC＝25% | |||||||||||
| 电源Power Supply | 3-PhaseA.C 三相交流；50Hz；380V | |||||||||||
| 荐用钢轨Steel Track | kg/m | 43 | ||||||||||
| 跨度Span | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压Max.Wheel Pressure | 13.1 | 13.5 | 14.0 | 14.6 | 15.3 | 16.1 | 16.9 | 17.7 | 18.5 | |||
| 自重weight | 地面操纵Floor | t | 10.8 | 11.5 | 15.5 | 16.8 | 17.7 | 18.7 | 20.0 | 24.4 | 26.9 | |
| 操纵室开式Driver Room Open Type | 11.3 | 12.0 | 16.0 | 17.4 | 18.2 | 19.3 | 20.5 | 25.0 | 27.5 | |||
| 操纵室闭式Driver | 11.4 | 12.1 | 16.1 | 17.5 | 18.3 | 19.4 | 20.6 | 25.1 | 27.6 | |||
| 基 本 尺 寸 Basic size |
B | mm | 5840 | |||||||||
| BQ | 4800 | |||||||||||
| BX | 1500(H＝9,12);2000(H＝18,24)2500(H＝30) | |||||||||||
| H1 | 1895 | |||||||||||
| H2 | 170 | |||||||||||
| H3 | 82 | |||||||||||
| H4 | 525 | |||||||||||
| a | 160 | |||||||||||
| b | 20 | 130 | 96 | 196 | 296 | 396 | 546 | 646 | 746 | |||
| c | 500 | |||||||||||
| d | 150 | |||||||||||
| S1 | 1600(H＝9,12);1850(H＝18,24);2100(H＝30) | |||||||||||
