YH型/HY型冶金钢丝绳电动葫芦
HY型冶金电动葫芦
产品型号： HY型冶金；起升吨位： 2-10吨；起升高度： 9-20米；起升速度： 8/2-7/1.75米/分钟；工作级别： M6
冶金电动葫芦介绍：
HY型冶金电动葫芦主要用于吊运熔融金属的冶金起重机设备。工作环境温度为-10℃ ~60℃ ,在40℃ 的环境温度下,相对湿度不大于50%。电动葫芦具有双制动、双限位、隔热板等多种保护功能。

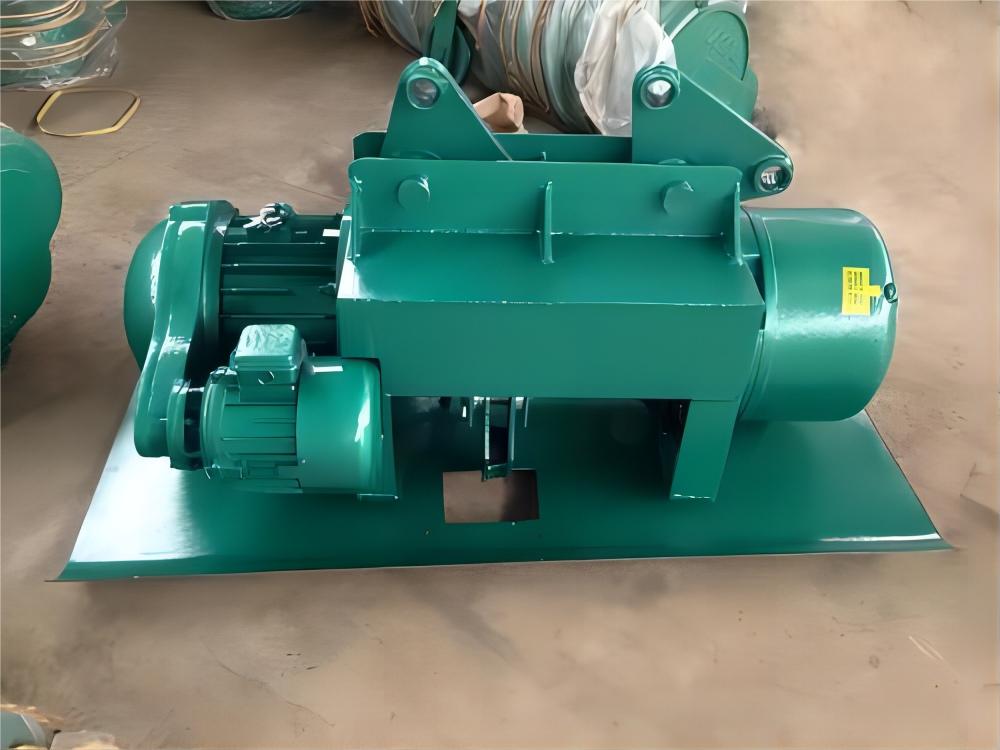

冶金电动葫芦图片：
冶金电动葫芦应用：
冶金电动葫芦可与LDY型冶金单梁起重机配套使用，也可安装于车间固定下悬轨道单独使用，是理想的轻型冶金起重设备。其他吊运熔融非金属材料和吊运炽热固态金属的场所也可参照选用。

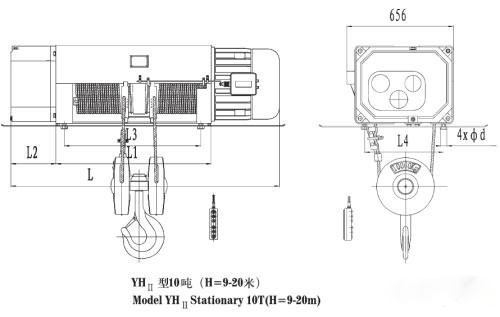

冶金电动葫芦结构图：
冶金电动葫芦技术参数：
HY型冶金钢丝绳电动葫芦技术参数：
| 型号规格 | HY1T | HY2T | HY3T | HY5T | HY10T | ||
| 起升高度 | 米 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 9/12/18/24/30 | |
| 起升速度（/慢速） | 米/分 | 8 | 8 | 8 | 8 | 7 | |
| 运行速度 | 米/分 | 20 | 20 | 20 | 20 | 20 | |
| 钢 | 绳直径 | 毫米 | 7.4 | 11 | 13 | 15.5 | 15.5 |
| 丝 | 丝直径 | 毫米 | 0.34 | 0.5 | 0.6 | 0.7 | 0.7 |
| 绳 | 结构形式 | 18*7+IWS | 18*7+IWS | 18*7+IWS | 18*7+IWS | 18*7+IWS | |
| 工字梁轨道型号 GB706-65 | 16-28b | 20a-32c | 20a-32c | 25a-45c | 32b-63c | ||
| 工作级别 | M6 | M6 | M6 | M6 | M6 | ||
| 型 号 | YZD 22-4 | YZD 31-4 | YZD 32-4 | YZD 41-4 | YZD 51-4 | ||
| 起 | 容量 | 千瓦 | 1.5 | 3 | 4.5 | 7.5 | 13 |
| 升 | 转速 | 转/分 | 1380 | 1380 | 1380 | 1380 | 1380 |
| 电 | 相数 | 3 | 3 | 3 | 3 | 3 | |
| 动 | 电压 | 伏 | 380 | 380 | 380 | 380 | 380 |
| 机 | 电流 | 安培 | 4.3 | 7.6 | 11 | 18 | 30 |
| 频率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |
| 型 号 | YZD 12-4 | YZD 12-4 | YZD 12-4 | YZD21-4 | YZD21-4 | ||
| 运 | 容量 | 千瓦 | 0.4 | 0.4 | 0.4 | 0.8 | 0.8 |
| 行 | 转速 | 转/分 | 1380 | 1380 | 1380 | 1380 | 1380 |
| 电 | 相数 | 3 | 3 | 3 | 3 | 3 | |
| 动 | 电压 | 伏 | 380 | 380 | 380 | 380 | 380 |
| 机 | 电流 | 安培 | 1.25 | 1.25 | 1.25 | 2.4 | 2.4 |
| 频率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |
| 接合次数 | 次/时 | 120 | 120 | 120 | 120 | 120 | |
| 工作制度 | JC% | 25% | 25% | 25% | 25% | 25% | |
