MG型路桥专用起重机
路桥门机介绍
MG型路桥专用门式起重机(主付钩)又称工程门式起重机、工程龙门吊、路桥门机等，它常用于路桥工程建设当中的一种起重机械设备，根据使用场景不同又被称为提梁机、移梁机、架桥龙门吊等。

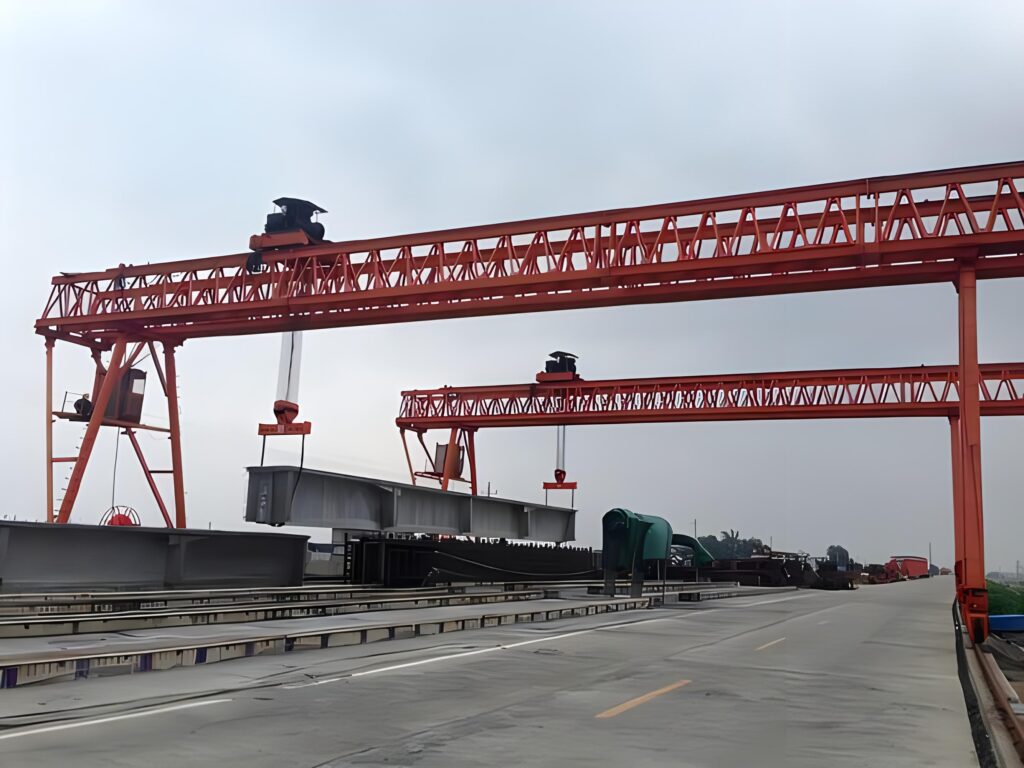

路桥门机图片
路桥门机结构
MG型路桥专用门式起重机(主付钩)结构形式有桁架型和箱梁型，桁架型由于造价低、迎风面积小、容易搬迁等优点被广泛使用，整机是由地梁、支腿、主梁、起升机构（副钩为电动葫芦）、馈电装置等组成，通常是两台MG型路桥专用门式起重机进行抬吊作业。
路桥门机适用范围
MG型制梁场龙门吊使用范围：制梁场、铁路架桥、公路架桥、地铁项目、高架桥施工等各种路桥项目的提梁、架梁等作业，还可用于其它货物的吊装作业.
路桥门机说明
- 产品名称：路桥专用门式起重机
- 别名别称：路桥门机/工程龙门吊/提梁机
- 型号规格：MG型
- 所属类别：双梁门式
- 产品产地：河南新乡
- 非标定制：可非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：20~30天
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修
路桥门机参数

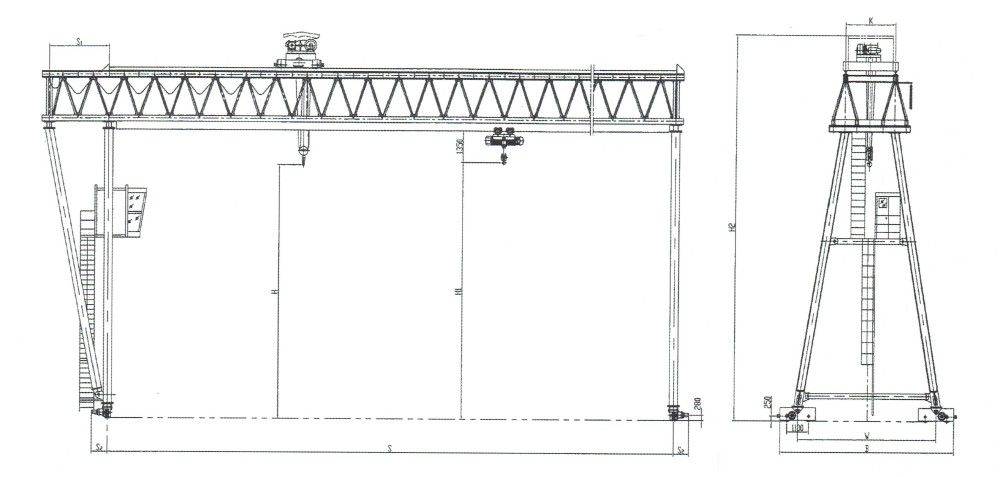

MG型路桥专用门式起重机外形结构示意图（50/10、75/10、100/10吨）
MG型路桥专用门式起重机技术参数及外形尺寸表（50/10、75/10、100/10吨）
| 起重量 | t | 50/10吨 | 75/10吨 | 100/10吨 | ||
| 跨度 | m | 38 | 38 | 28 | ||
| 起升高度 | 主 | m | 16 | 16 | 10 | |
| 副 | 18 | 18 | 12 | |||
| 工作级别 | A3 | |||||
| 速度 | 起升 | 主 | m/min | 1 | ||
| 副 | 7 | |||||
| 小车运行 | 5 | |||||
| 大车运行 | 10 | |||||
| 电动机 | 起升 | 主 | KW | YZR160L-6/11 | YZR180L-6/15 | YZR200L-6/22 |
| 副 | ZD51-4/13 | ZD51-4/13 | ZD51-4/13 | |||
| 小车运行 | YSE100L1-4/2×2.2 | YSE100L2-4/2×3 | YSE100L2-4/2×3 | |||
| 大车运行 | YSE100L2-4/4×3 | YSE112M-4/4×4 | YSE112M-4/4×4 | |||
| 总重 | 小车 | t | 7.5 | 10.3 | 11.5 | |
| 总重 | 76.5 | 84.5 | 89.5 | |||
| 最大轮压 | KN | 230 | 328 | 367 | ||
| 荐用钢轨 | P43,P50 | |||||
| 电源 | 三相交流 380V 50Hz | |||||
| 主要尺寸 | S1 | mm | 3000 | |||
| S2 | 800 | 875 | ||||
| H | 16000 | 16000 | 10000 | |||
| H1 | 18000 | 18000 | 12000 | |||
| H2 | 22252 | 22492 | 17492 | |||
| K | 2500 | |||||
| W | 9300 | |||||
| B | 11200 | |||||

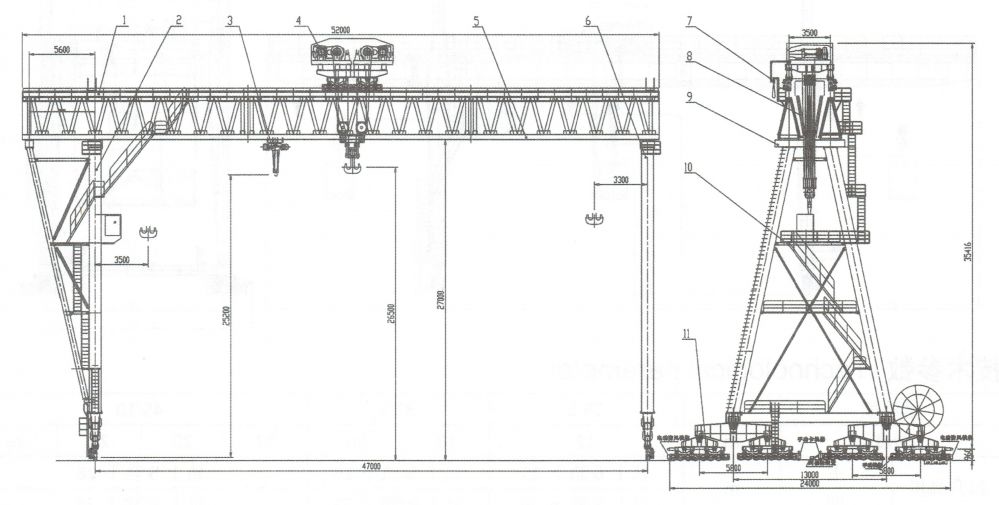

MG型路桥专用门式起重机外形结构示意图（400/20吨）
MG型路桥专用门式起重机技术参数及外形尺寸表（400/20吨）
| 整机性能 | 起升机构 | 运行机构 | |||||
| 形式 | A型桁梁 | 主钩 | 电动葫芦 | 大车 cart |
小车 handcart |
||
| 跨度 | 47m | 起重量w | 400t | 20t | 运行方式 | 32轮主动 | 12轮主动 |
| 整机工作级别 | A3 | 起升高度 | 26.5 | 25.2 | 运行速度 | 10.8m/min | 12m/min |
| 工作时最大风压 | 300N/M2 | 起升速度 | 3m/min | 3.5 | 工作级别 | M3 | M3 |
| 非工作时最大风压 | 800N/M2 | 行走速度 | 5 | 20 | 电机 | YZRE132M-4 (7.5KW 1480r/ min) |
YZRE132M-4 (5.5KW 1480r/ min) |
| 电源 | 380V 50Hz三相四线 | 工作类型 | M3 | ||||
| 整机电机功率 | 325KW | 电动机 | 20t卷扬机配置 | 减速器 | TKF108-72.27 | TKF108-81.46 | |
| 小车质量 | 75t | 减速器 | 制动器 | ||||
| 整机质量 | 385t | 制动器B | |||||
| 外形尺寸 | 52x26x35m | 卷筒 | Φ1000 | 轮压 | 185KN | 300KN | |
| 超载限制器 | 有 | 滑轮 | Φ960 | 车轮 | φ500实心加宽轮 | Φ500实心 | |
| 钢丝绳倍率 | 2×12 | 钢轨 | QU100 | 方钢 | |||
| 限位开关 | DXZ+Lx10-31 | 限位开关 | Lx10-12 | Lx10-12 | |||
路桥门机厂家
MG型路桥专用门式起重机(主付钩)生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造和出租租赁、安装调试、搬迁移装、大修改造、修理维修、年检维保等服务，更多地铁出渣、地铁盾构、架桥和防爆、抓斗、电磁吸盘、欧式新型（低净空）、集装箱、造船等国标/非标/专用门式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
