LDP型电动单梁偏挂起重机
LDP型电动单梁起重机介绍
LDP型电动单梁桥式起重机（以下简称单梁偏轨起重机）是按JB/T1306-94标准设计制造的，与CD1、MD1等型号电动葫芦配套使用，成为一种属于超低净空轻小型偏轨运行的轻小型起重机。单梁偏挂起重机适用起重量为1-32t，适用跨度为10.5-25.5米工作环境温度在—25—+40℃范围内，

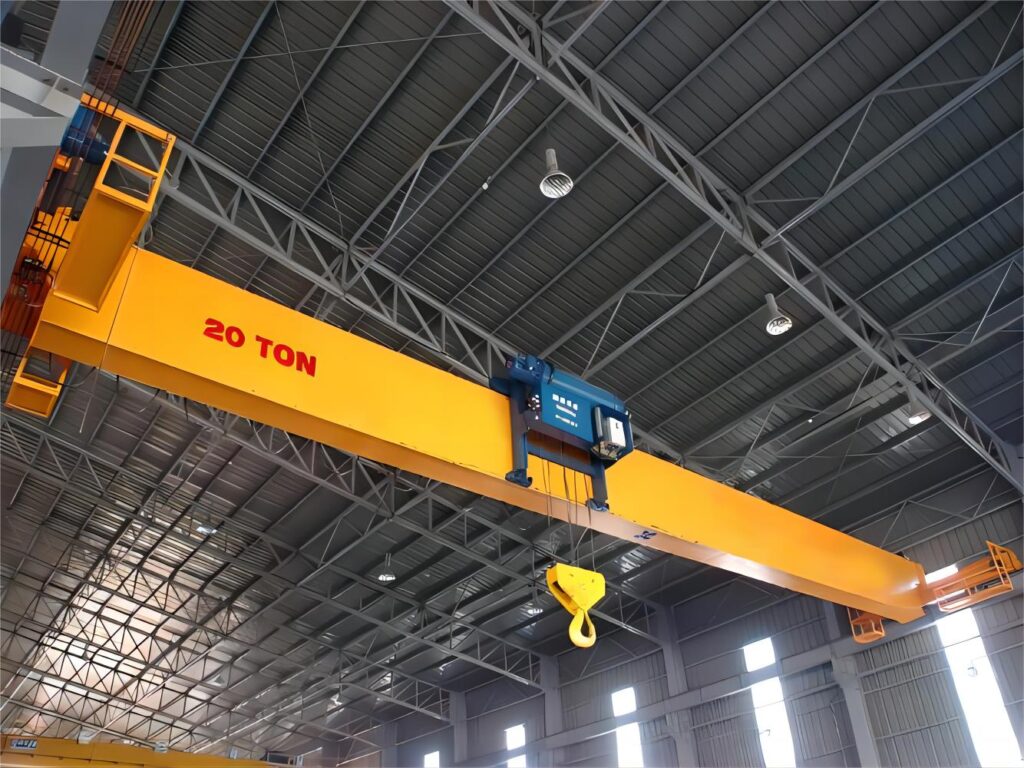

LDP型电动单梁偏挂起重机图片
LDP型电动单梁起重机工作原理
单梁偏轨起重机特点是与LD型的结构上有区别，LDP型的电动葫芦安置在起重机主梁上方，而LD型起重机的电动葫芦则悬挂在起重机主梁下方，其主要的作用是高性价比的基础上提升起重机的起升高度，在更拮据的空间里发挥最大的起吊高度。电动葫芦位于主梁的一侧，增大了吊钩的服务空间，可以降低厂房的高度和厂房造价。
LDP型电动单梁桥式起重机应用范围：
单梁偏挂起重机多用于机械制造，机械装配及仓库等场所。为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。
LDP型电动单梁起重机优点缺点
优点：外形尺寸紧凑、建筑净空高度低、克服了LD型电动单梁起重机的稳定性差、有效起升高度小的缺点、经济实惠；
缺点：工作级别低，不适用繁重车间。
本产品规格表示方法如如下：
（1） 地面操纵
例：起重量：10t，跨度：22.5m，工作级别：A3
表示方法：LDP10-22.5A3D，JB/T1306-94
（2） 操纵室操纵
例：起重量：10t，跨度：22.5m，工作级别：A3
表示方法：LDP10-22.5A3S，JB/T1306-94

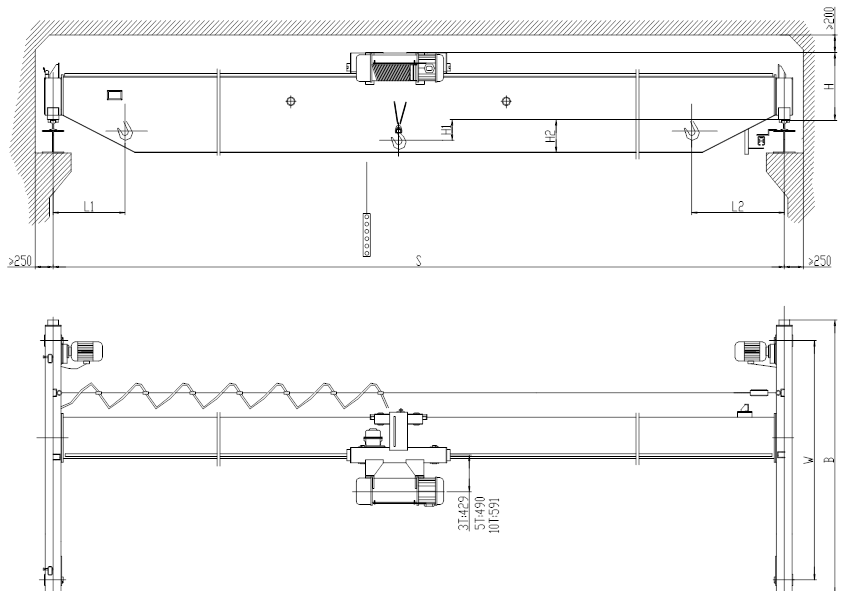

LDP型电动单梁起重机主要尺寸图纸：
LDP型电动单梁起重机主要技术参数：
| 起重量Cap(t) | 3吨 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (标准起升高度为6m) |
||||||
| 起升速度LiftingSpeed | 8,8/0.8m/min (标准起升速度为8m/min) |
||||||
| 小车运行速度Travelling | 20、30m/min (标准小车运行速度为20m/min) |
||||||
| 起重机运行速度Travelling | 20、30、45m/min (标准起重机运行速度为30m/min) |
||||||
| 操纵方式Worktype | 地控、遥控 | ||||||
| 电源PowetSupply | 3AC,380V,50HZ | ||||||
| 装机容量Chiefvolume | 8.3KW | ||||||
| 荐用轨道CraneRail | P15、P18、P22 | ||||||
| 主要尺寸(mm) MainDimension |
H | 780 | 870 | 923 | |||
| H1 | 110 | 17 | -36 | ||||
| H2 | 49 | 149 | 199 | 199 | 350 | 450 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 850 | ||||||
| L2 | 850 | ||||||
| 最大轮压(KN) Max.Wheelloading |
25.6 | 25.8 | 26.6 | 28.8 | 33.4 | 35.8 | |
| 起重机总重(t) Totalweight |
2.91 | 3.43 | 4.2 | 4.96 | 6.23 | 7.2 | |
| 起重量Cap(t) | 5吨 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (标准起升高度为6m) |
||||||
| 起升速度LiftingSpeed | 8,8/0.8m/min (标准起升速度为8m/min) |
||||||
| 小车运行速度Travelling | 20、30m/min (标准小车运行速度为20m/min) |
||||||
| 起重机运行速度Travelling | 20、30、45m/min (标准起重机运行速度为30m/min) |
||||||
| 操纵方式Worktype | 地控、遥控 | ||||||
| 电源PowetSupply | 3AC,380V,50HZ | ||||||
| 装机容量Chiefvolume | 12.1KW | ||||||
| 荐用轨道CraneRail | P18、P22、P24 | ||||||
| 主要尺寸(mm) MainDimension |
H | 790 | 863 | 980 | |||
| H1 | 50 | -10 | -57 | ||||
| H2 | 100 | 200 | 250 | 350 | 450 | 600 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 900 | ||||||
| L2 | 900 | ||||||
| 最大轮压 (KN)Max.Wheelloading |
38.6 | 38.8 | 40.2 | 41.4 | 43.2 | 47.5 | |
| 起重机总重(t) Totalweight |
3.4 | 4.04 | 4.65 | 5.75 | 6.61 | 7.8 | |
| 起重量Cap(t) | 10吨 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (标准起升高度为6m) |
||||||
| 起升速度LiftingSpeed | 7,7/0.7m/min (标准起升速度为7m/min) |
||||||
| 小车运行速度Travelling | 20、30m/min (标准小车运行速度为20m/min) |
||||||
| 起重机运行速度Travelling | 20、30、45m/min (标准起重机运行速度为30m/min) |
||||||
| 操纵方式Worktype | 地控、遥控 | ||||||
| 电源PowetSupply | 3AC,380V,50HZ | ||||||
| 装机容量Chiefvolume | 19KW | ||||||
| 荐用轨道CraneRail | P24、P38 | ||||||
| 主要尺寸(mm) | H | 950 | 980 | 1016 | 1080 | ||
| MainDimension | H1 | 0 | -17 | -66 | -130 | ||
| H2 | 162 | 252 | 352 | 372 | 472 | 622 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 1200 | ||||||
| L2 | 1200 | ||||||
| 最大轮压(KN) Max.Wheelloading |
65.4 | 64.7 | 66.6 | 70.8 | 73.1 | 78.7 | |
| 起重机总重(t) Totalweight |
4.54 | 5.3 | 6.05 | 7.01 | 8.3 | 9.6 | |
