LDA型电动单梁行车航车天车

LD型电动单梁吊车产品简介

LD型电动单梁起重机（以下简称单梁起重机）是按标准JB/T1306-94设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型单梁起重机，其适用起重量为1-10t，适用跨度为7.5-22.5米工作环境温度在—25—+40℃范围内。为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。本产品为一般用途起重机，多用于机械制造、装配、仓库等场所。

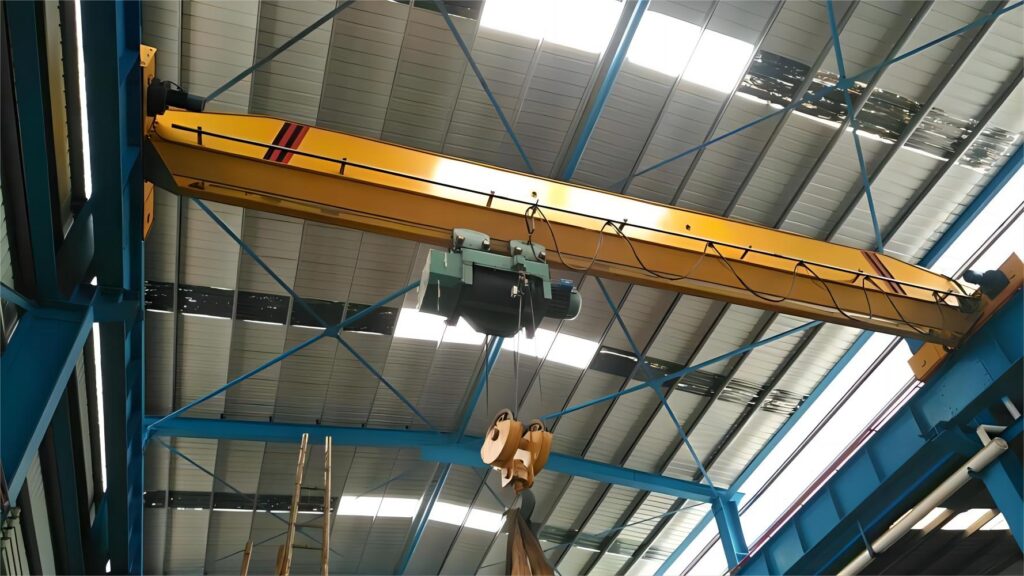

LD型电动单梁吊车图片

LDA型电动单梁行车航车天车LDA型电动单梁行吊航吊天吊

LD型电动单梁吊车规格表示方法如如下：

（1）地面操纵
例：起重量：3t，跨度：10.5m，工作级别：A4
表示方法：LD3-10.5 A4
（2）操纵室操纵
例：起重量：5t，跨度：16.5m，工作级别：A5
表示方法：LD5-16.5A5S

LD型电动单梁吊车优缺点

应用范围：多用于工厂、机械制造、装配、仓库等使用频度低起重量起吊次数少的场所。
优点：订货周期短、经济实惠；
缺点：有效起升高度相对较低，使用中晃动相对较大，工作级别低，不适用繁重车间。

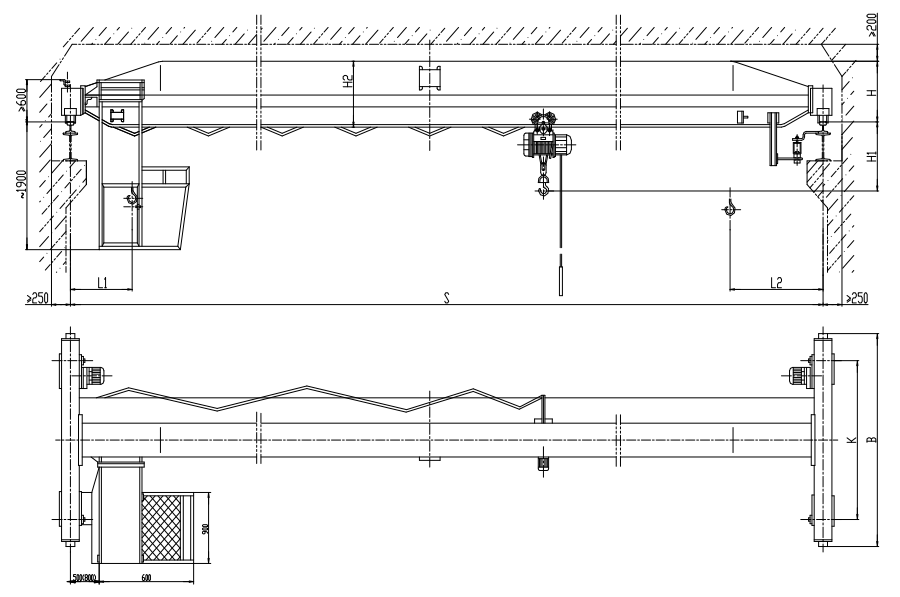

LD型电动单梁吊车主要尺寸图纸：

LDA型电动单梁行车航车天车

LD型电动单梁吊车主要技术参数：

起重量 C a p ( t )		1												2
跨度 S p a n ( m )		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度 D u t y		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 标准起升高度为 6 m )
起升速度 L i f t i n g S p e e d		8,8/0 . 8m/min (标准起升速度为8m/min)
葫芦运行速度 T r a v e l l i n g		20、30m/min (标准葫芦运行速度为20m/min)
起重机运行速度 T r a v e l l i n g		20、30、45m/min (标准起重机运行速度为30m/min)
操纵方式 W o r k t y p e		地控、室控、遥控
电源 P o w e t S u p p l y		3AC,380V,50HZ
装机容量 C h i e f v o l u m e		3.1KW												4.6KW
荐用轨道 C r a n e R a i l		P15、P18、P22、P24
主要尺寸(mm) Main Dimension	H	490										530	580	490							581			660	720
	H1	810							860			870		1000				1050			1060			1080	1120
	H2	550							600			650	700	550				600			700			800	900
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	800												880
	L2	1280												1300

起重量 C a p ( t )		3												5
跨度Span(m)		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度Duty		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 标准起升高度为 6 m )
起升速度 L i f t i n g S p e e d		8,8/0 . 8m/min (标准起升速度为8m/min)
葫芦运行速度 T r a v e l l i n g		20、30m/min (标准葫芦运行速度为20m/min)
起重机运行速度 T r a v e l l i n g		20、30、45m/min (标准起重机运行速度为30m/min)
操纵方式 W o r k t y p e		地控、室控、遥控
电源 P o w e t S u p p l y		3AC,380V,50HZ
装机容量 C h i e f v o l u m e		6.5KW												9.9KW
荐用轨道 C r a n e R a i l		P18、P22、P24
主要尺寸(mm) Main Dimension	H	520				580			660			745	820	580				660			785			820	875
	H1	1150							1170			1185	1210	1380				1400			1415			1440	1485
	H2	650				700			800			900	1000	700				800			900			1000	1100
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	820												850
	L2	1300												1310

起重量 C a p ( t )		10												16
跨度Span(m)		8	9	10	11	12	13	14	15	16	17	19.5	22.5	8	9	10	11	12	13	14	15	16	17	19.5	22.5
工作制度 D u t y		A3-A5
起升高度Lifting Height		6 、 9 、 1 2 、 1 8 、 2 3 、 3 0 m ( 标准起升高度为 6 m )
起升速度 L i f t i n g S p e e d		4/0.4m/min、7/0.7m/min (标准起升速度为7m/min)												3.5/0.35m/min (标准起升速度为3.5m/min)
葫芦运行速度 T r a v e l l i n g		20、30m/min (标准葫芦运行速度为20m/min)
起重机运行速度 T r a v e l l i n g		20、30、45m/min (标准起重机运行速度为30m/min)
操纵方式 Work type		地控、室控、遥控
电源 P o w e t S u p p l y		3AC,380V,50HZ
装机容量 C h i e f v o l u m e		16.2KW									17.6KW			17.6KW									19KW
荐用轨道 C r a n e R a i l		P24、P38
主要尺寸(mm) Main Dimension	H	875				975			1050			1075	1100	1068				1168
	H1	1470				1495			1540			1600	1640	2032
	H2	950				1050			1150			1200	1250	1200				1300						1400
	K	2000					2500					3000		2000					2500					3000
	B	2500					3000					3500		2500					3000					3500
	L1	1230												1300
	L2	1830												1900

如您需要更多其他起重量的技术参数，请随时与我们联系。
