QBH型双钩同步闸门电动葫芦
QBH型双吊点电动葫芦
产品型号： 双吊点型；起升吨位： 2*0.5-2*32吨；起升高度： 6-30米；起升速度： 8/0.8-3.5/0.35米/分钟；工作级别： M3-M4
双吊点电动葫芦介绍：
双吊点电动葫芦又称：双钩电动葫芦、同升同降电动葫芦、同步连轴电动葫芦、连体双钩电动葫芦、同筒双钩电动葫芦、双钩同步钢丝绳电动葫芦、双钩同步电动葫芦、闸门电动葫芦等。
同轴双钩双速电动葫芦，就是用传动轴相连接的两个葫芦为双速钢丝绳电动葫芦。

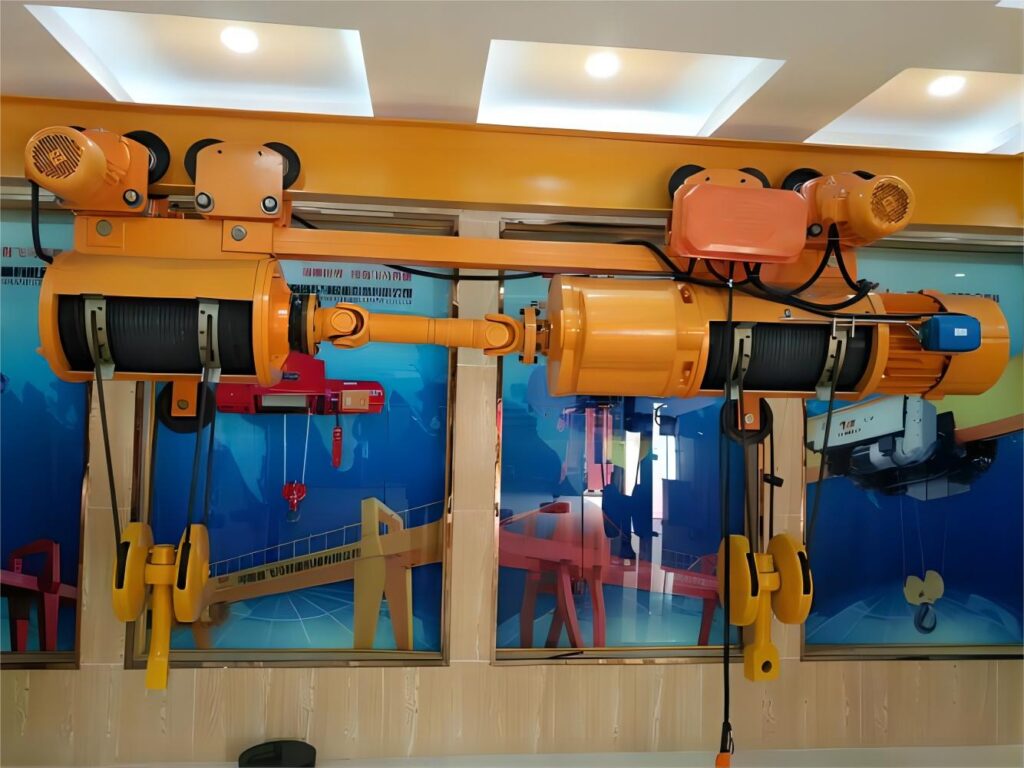

双吊点电动葫芦图片：
双吊点电动葫芦特点：
双吊点电动葫芦适用于吊运超长工件或物品。钩距可根据用户要求进行非标设计制作。采用中间传动轴连接两上葫芦，来实现同升同降。两台电动葫芦采用一套电气控制系统，克服了电气动作误差，从而保证两台电动葫芦同时升降起吊重物。设备组合方便，还可增加超载限制、高度显示及遥控等辅助功能。

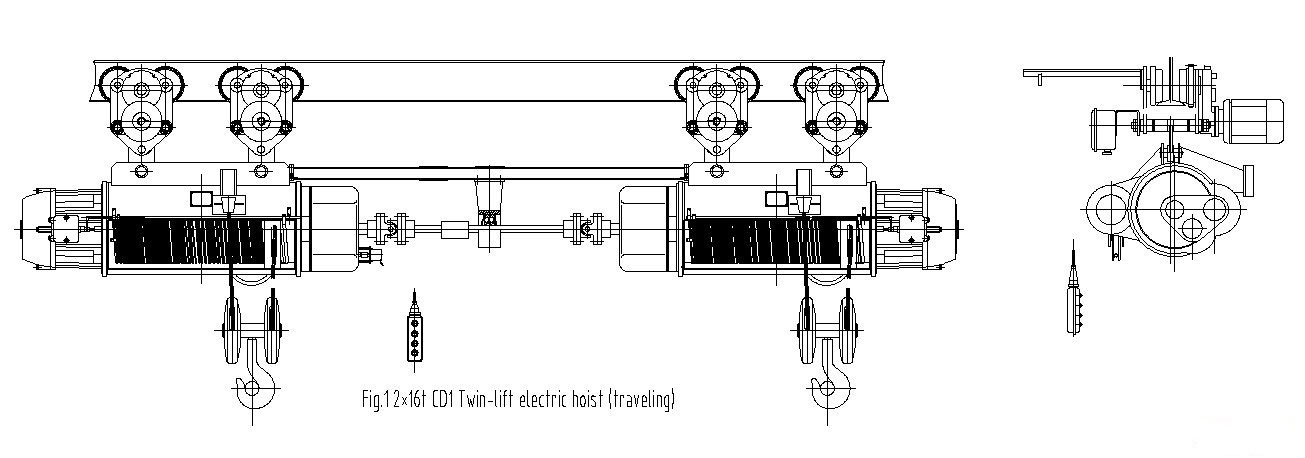

双吊点电动葫芦结构图：
双吊点电动葫芦技术参数：
| 型号 | QBH5+5 | QBH8+8 | QBH10+10 | QBH12.5+12.5 | QBH16+16 | ||||||||||||||||
| 工作级别 | M3 | M3 | M3 | M4 | M4 | ||||||||||||||||
| 起重量(t) | 2×5 | 2×8 | 2×10 | 2×12.5 | 2×16 | ||||||||||||||||
| 电动葫芦型号 | CD5 FCD5/ MD5 FMDE5 |
HC082B FHC082B/HC082B FHN082B |
CD10 FCD10/ MD10FMD10 |
FHC084B | |||||||||||||||||
| 起升速度(m/min) | 8；8/0.8 | 7； 7/0.7 | 7； 7/0.7 | 3.5 | |||||||||||||||||
| 运行速度(m/min) | 20 | 20 | 20 | 20 | |||||||||||||||||
| 起升电机 | 型号 | ZD51-4; ZDS1-0.8/7.5 |
ZDX51-4; ZDS1-1.5/11 |
ZD51-4; ZS51-1.5/13 |
ZDX52-4 | ||||||||||||||||
| 功率(KW) | 2×7.5; 2×7.5/0.8 |
2×11;2×11/1.5 | 2×13;2×13/1.5 | 2×11 | |||||||||||||||||
| 转速(rpm) | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||
| 运行电机 | 型号 | ZDY21-4 | ZDY21-4 | ZDY21-4 | ZDY21-4 | ||||||||||||||||
| 功率(KW) | 2×0.8 | 4×0.8 | 4×0.8 | 4×0.8 | |||||||||||||||||
| 转速(rpm) | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||
| 荐用轨道型号 | I25-I63 | I25-I63 | I25-I63 | I25-I63 | |||||||||||||||||
| 吊点距离L(m) | 1.5~6 | 1.5~8 | 1.5~8 | 1.5~10 | |||||||||||||||||
| 起升高度L（m） | 6 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 16 | 24 | 30 | 9 | 12 | 16 | 24 | 30 | 8 | 12 | 16 | 18 | |
| L1(mm) | 1057 | 1162 | 1267 | 1477 | 1687 | 1897 | 1363 | 1478 | 1628 | 1933 | 2223 | 1624 | 1805 | 1867 | 2529 | 2891 | 1628 | 1933 | 2223 | 2373 | |
| L4(mm) | 228 | 228 | 402 | 612 | 822 | 1032 | 440 | 485 | 625 | 930 | 1220 | 702 | 883 | 1245 | 1607 | 1969 | 625 | 930 | 1220 | 1370 | |
| Hmin(mm) | 1410 | 2100 | 1400 | ||||||||||||||||||
| 最大轮压（KN） | 19 | 21 | 16 | 16.5 | 17 | 17.5 | 14 | 15 | 16 | 17 | 18 | 16 | 16.5 | 17 | 17.5 | 18 | 25 | 26 | 27 | 28 | |
| 总量（kg） | 1530 | 1580 | 1620 | 1720 | 1820 | 1920 | 2060 | 2130 | 2220 | 2410 | 2600 | 2700 | 2820 | 3060 | 3300 | 3540 | 2725 | 2825 | 2925 | 2975 | |
| 电源 | 三相交流 380V 50HZ | ||||||||||||||||||||
