MH型3t单梁门式起重机参数Mh型3吨电动葫芦门式起重机尺寸

3吨单梁门式起重机介绍

MH型3t单梁门式起重机（以下简称3吨单主梁门式起重机），3吨电动葫芦门式起重机与3吨电动葫芦配套使用，是一种有轨运行的中小型起重机，其适用起重量1~32吨，适用跨度12~35米，工作环境-20℃~+40℃内。
Mh型3吨电动葫芦门式起重机为一般用途起重机，多用于露天场所及仓库的装卸或抓取物料，本产品有地面操纵和室内操纵两种型式。

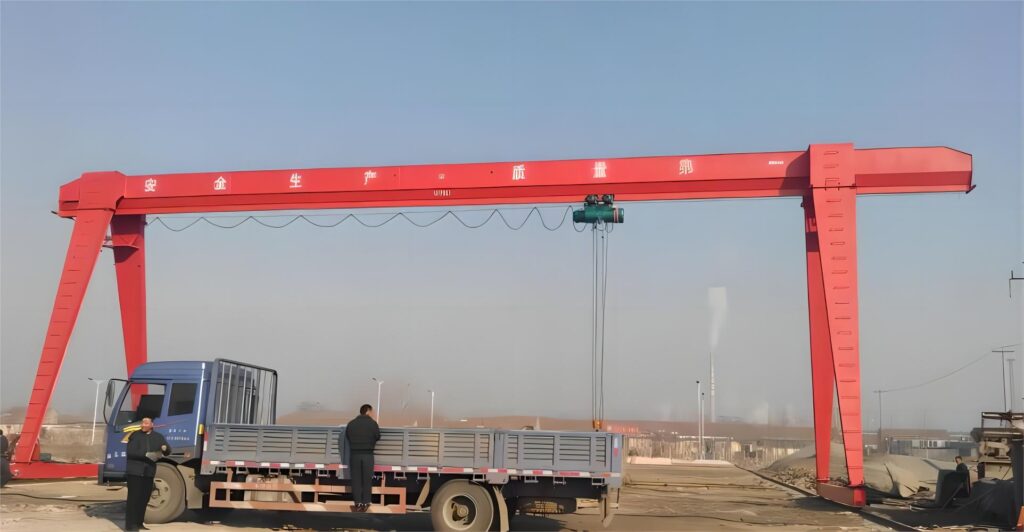

3吨单梁门式起重机图片

3吨单梁门式起重机优点：

MH型门式起重机主要由桁架、托梁、支腿等组成，构件间采用轴副连接，易于拆装、运输；它配置自动力走行及起重设备，可以实现全方位机械化动作，MH型门式起重机适用于各种场所，具有起重量大、跨度规格多、工作平稳安全、应用广泛等优点。

3吨单梁门式起重机结构图

3吨单梁门式起重机参数尺寸表

起重量Lifting Weight			t	3吨
跨度Spa			m	12	16	20		24
起升高度(m)Lifting Heigh			m	6/9
运 行 机 构W a x i n g	运行速度TravellingSpeed	地面Ground	m/min	20
		可机室Controlling  Room		20/30/45
	电动机Motor	地面Ground	型号/kw	YSE8O₂-4/0.8×2			YSE90L-4/1.5×2
		司机室Controlling  Room		ZDR100-4/1.5×2			ZDR112L1-4/2.1×2
电动葫芦	型号Type No			CD,  MD,
	起升速度Liting Speed		m/min	8   0.8/8
	运行速度Travelling Speed		mmin	20
	电动机Motor	起升Lifting	型号/kw	ZD 41-4/4.5 ZDS,0.4/4.5
		运行Ttavelin		ZDY 12-4/0.4
工作级别Working class				A3
荐用钢轨Steel track				P24   P38
电源Power Supply				三相交流380V 50HZ
起重机质量 The Crane Weight		地面Ground	t	6.646/8.646	7,430/9,43	10.163/12.163		11.931/13.931
		司机室Controlling  Room	t	6.996/8.996	7.780/9.78	10.513/12.513		12.281/14.281
最大轮压 Max.Wheel Pressure			KN	37/42	40/46	44/50		48/54
基本尺寸 Basic Dimensions		L;	mm	2000	3000	4000		5000
		La	mm	2000	3000	4000		5000
		H₁	mm	960
		H₂	mm	650	700	800		900
		H₃	mm	7635/10635	7685/10685	7785/10785		7885/10885
		B	mm	4500/5500			5500/6500
		B₁	mm	5000/6000			6000/7000
		B₂	mm	5400/6400			6500/7500
		B₂	mm	1500

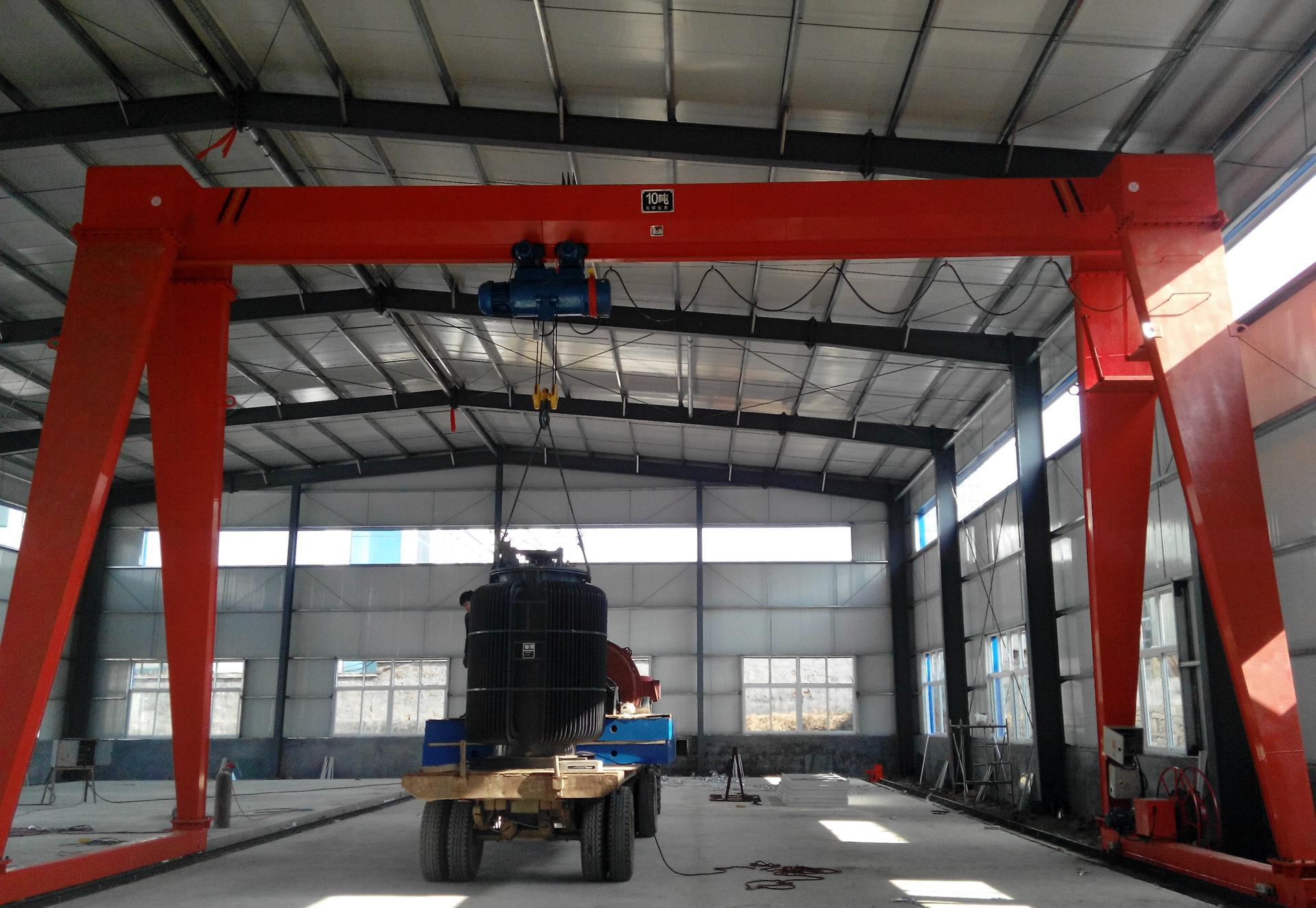

MH型电动葫芦门式起重机电动葫芦门式起重机外形结构分类可以分为：上包下花门式起重机、包箱门式起重机、花架门式起重机、倒三角门式起重机、钢管腿门式起重机。
