MH型10t单梁门式起重机参数Mh型10吨电动葫芦门式起重机尺寸
10吨单梁门式起重机介绍
MH型10t单梁门式起重机（以下简称10吨单主梁门式起重机），10吨电动葫芦门式起重机与10吨电动葫芦配套使用，是一种有轨运行的中小型起重机，其适用起重量1~32吨，适用跨度12~35米，工作环境-20℃~+40℃内。

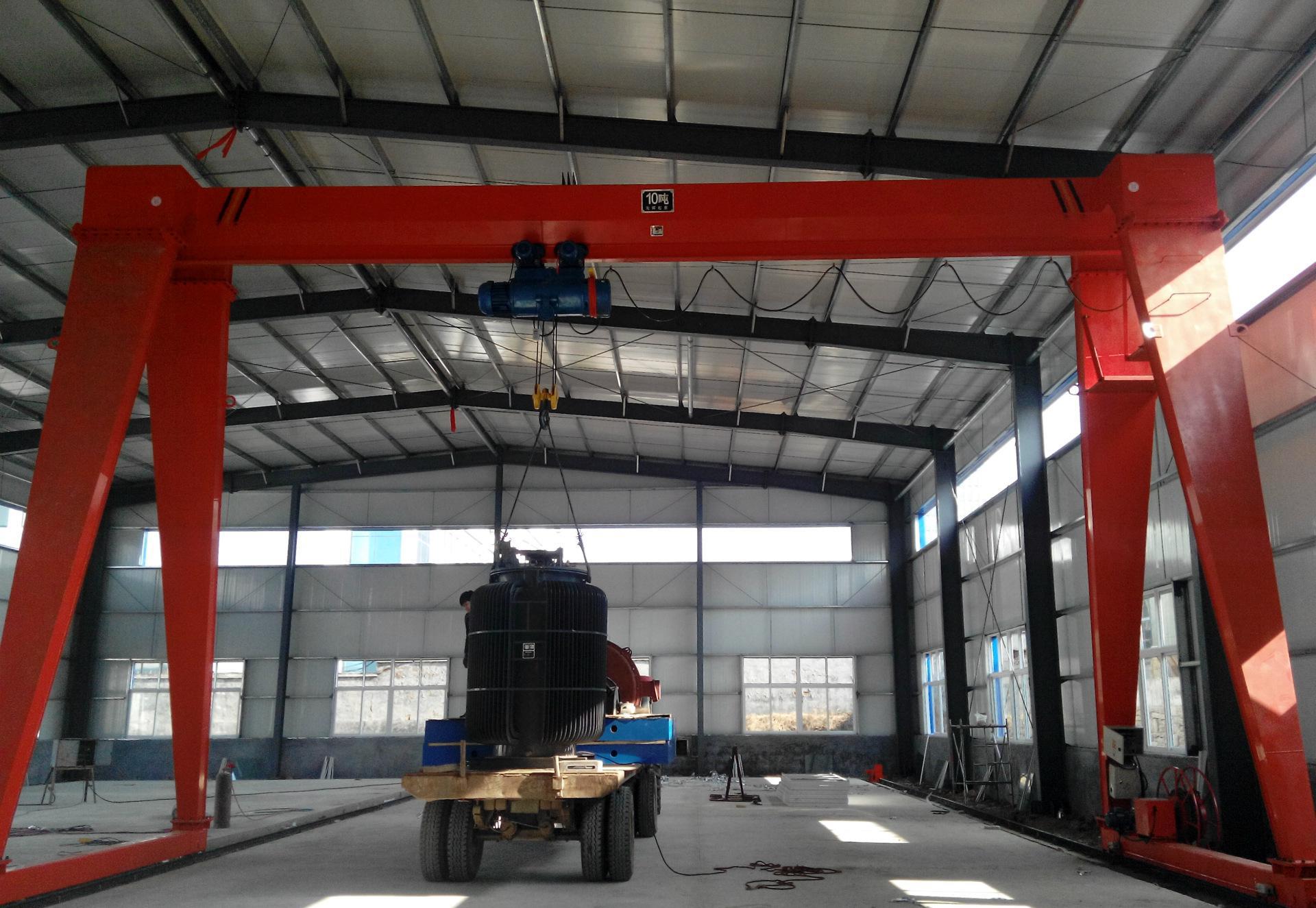

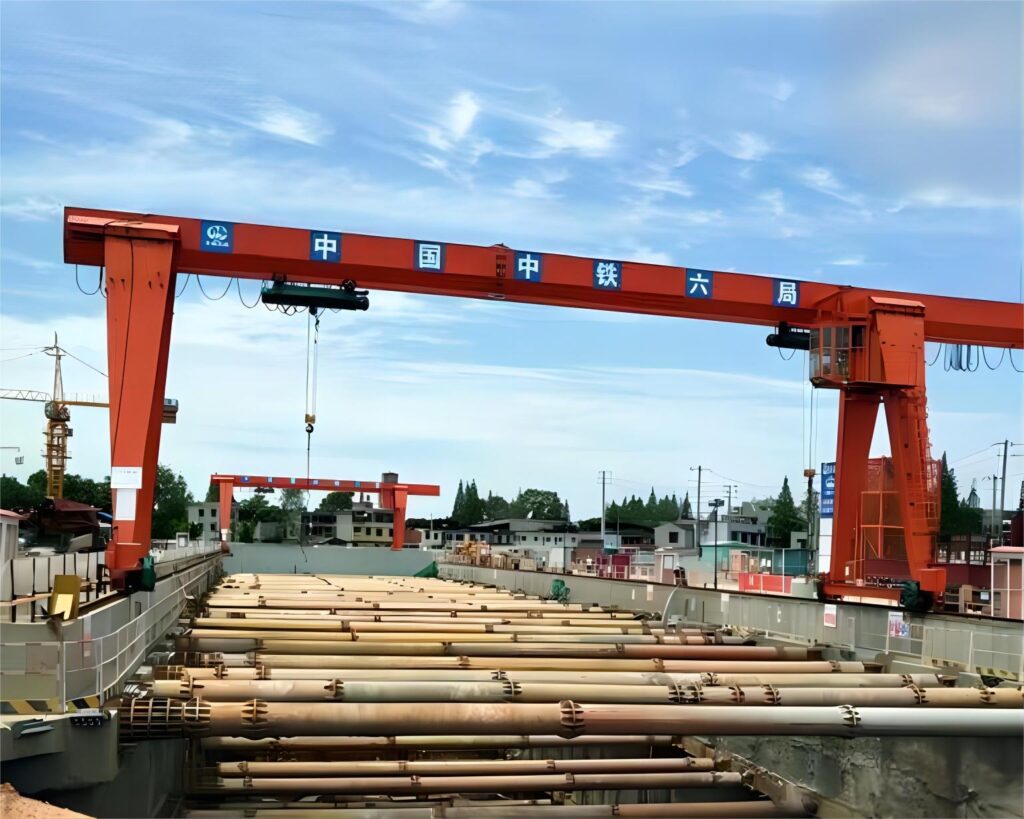

10吨单梁门式起重机图片
10吨单梁门式起重机技术参数：
电动葫芦门式起重机起重量：3T、5T、10T、16T、20吨（可非标定制）；
起升高度：6M、8M、9M、12M、18M、30米（可定做）；
跨度有6.5M、7.5M、8.5M、9.5M、13.5M、19.5M、20.5M、21.5M、22.5M、23.5M、25.5M（可订制）；
大小车运行速度：20M/MIN、30M/MIN（可非标设计订做）；
工作级别：A3/M3；
电源：三相交流 380V 50HZ；

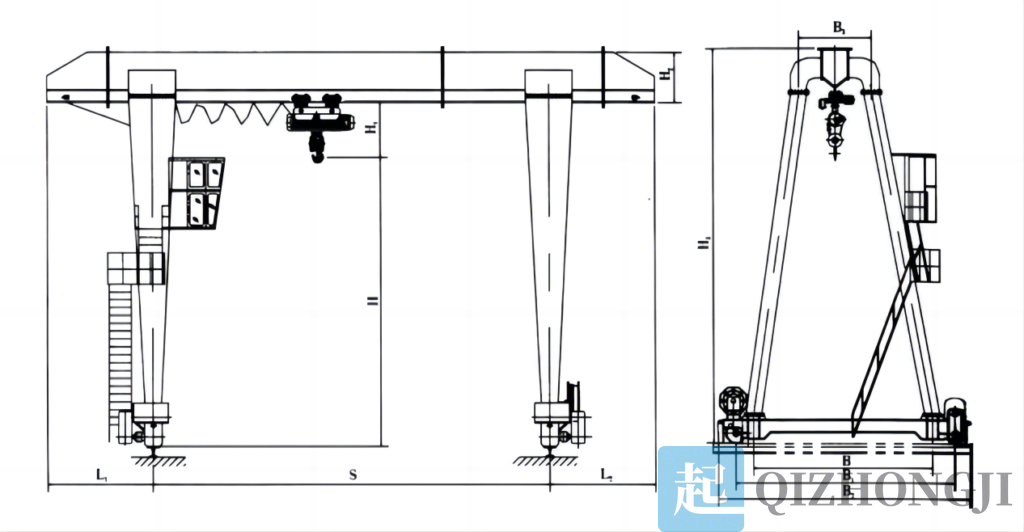

10吨单梁门式起重机结构图
10吨单梁门式起重机外形尺寸表
| 起重量Lifing Woight | t | 10吨 | |||||||
| 跨度Span | m | 12 | 16 | 20 | 24 | 30 | |||
| 起升高度(m)Litting Height | m | 6/9 | |||||||
| 运行机构 |
运行速度TravellingSpeed | 地面Ground | m/min | 20 | |||||
| 司机室Contrelling Room | 20/30 | ||||||||
| 电动机Molor | 地面Ground | 型号kw | YSE90L-4/1.5×2 | ||||||
| 司机室Contralling Room | ZDR112L1-4/2.1×2 | Y2R132M2-6/4×2 | |||||||
| 电动葫芦 | 型号Type Na | CD, MD | |||||||
| 起升速度Liting Speed | mmin | 7 0.7/7 | |||||||
| 运行速度Travelling Spood | m/min | 20 | |||||||
| 电动机Molor | 起升Lming | 型号/w | ZD,51-4/13 ZDS,15/4.5 | ||||||
| 运行Traveling | ZDY21-4/0.8×2 | ||||||||
| 工作级别Working class | A3 | ||||||||
| 推荐钢轨 Steel Track Recommended | P38 | P43 | |||||||
| 电源 | 三相交流380V 50HZ | ||||||||
| 起重机质量The Crane Waight | 地面Ground | t | 12.23/14.23 | 15.05/17.05 | 17,42/19,42 | 21.12/23.12 | 32.7 | ||
| 司机室Controlling Foom | t | 12.75/14.68 | 15.50/17.50 | 17.87/20.87 | 21.57/23.57 | 33.2 | |||
| 最大轮压Max.Wheel Fressure | KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 | |||
| 基本尺寸 Basic Dimensians |
L₁ | mm | 3000 | 4000 | 5000 | 8000 | 7500 | ||
| L₂ | mm | ||||||||
| H, | mm | 1350 | |||||||
| H₂ | mm | 1000 | 1100 | 1200 | 1300 | 1600 | |||
| H₃ | mm | 8350/1135 | 8450/1450 | 8550/11550 | 8650/11650 | 12250 | |||
| B | mm | 4500/5500 | 5500/6500 | ||||||
| B₁ | mm | 5500/6500 | 6500/7500 | ||||||
| B | mm | 6000/7100 | 7100/8100 | ||||||
| B₂ | mm | 1600 | |||||||
