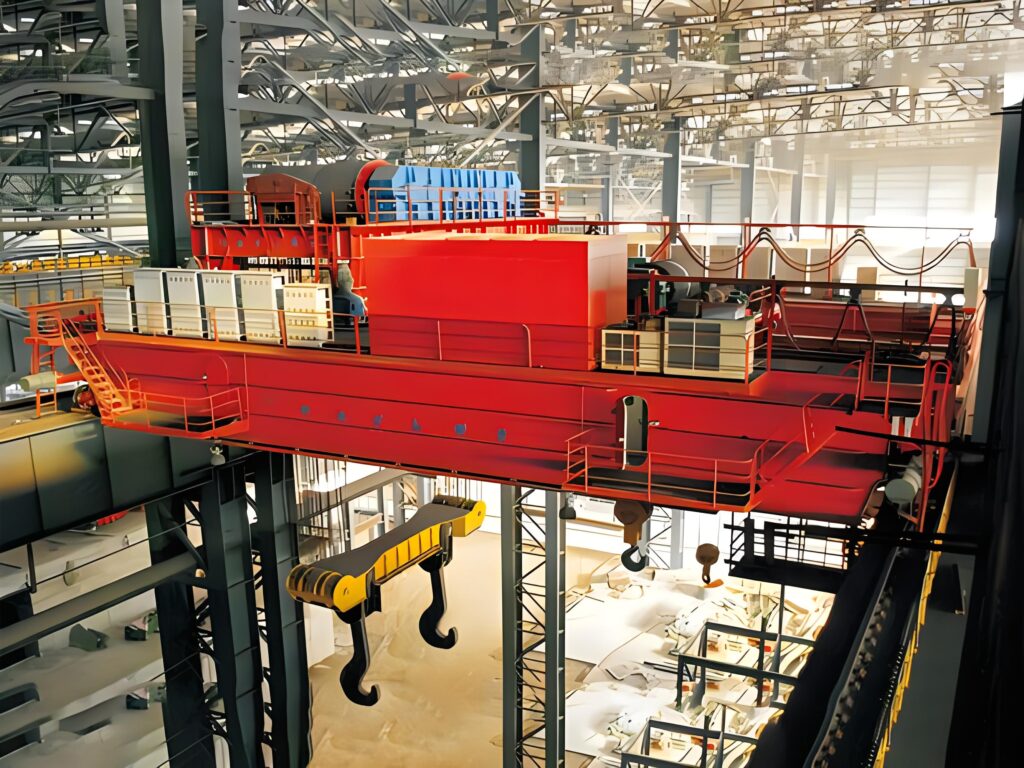

YZ型双梁铸造起重机
冶金铸造起重机介绍
YZ型铸造双梁桥式起重机设计起重量有：100/32吨、125/32吨、140/40吨、160/50吨、180/40(50）吨（T）等，它是钢铁厂炼钢连铸中的主要设备，主要用于转炉加料跨向转炉兑铁液，在精炼跨将钢液吊运至精炼炉或在钢液接受跨将钢液吊运到连铸大包回转台上。
冶金铸造起重机图册
冶金铸造起重机工作环境
铸造起重机吊运熔融金属，在高温、高粉尘的恶劣环境中工作，工作级别为A7。由于其使用环境特殊，所以其设计制造有特殊的要求的，铸造起重机应完全满足各相关标准要求，制造质量、性能安全可靠。
冶金铸造起重机说明
- 产品名称：铸造双梁桥式起重机
- 别名别称：铸造吊/耐高温起重机/天车/行车
- 型号规格：YZ型
- 所属类别：冶金铸造双梁桥式
- 产品产地：河南新乡长垣
- 非标定制：可非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：60~80天
- 供货范围：全国
- 送达方式：自提/送货上门
- 是否安装：安装另计
- 售后方式：一年保修
冶金铸造起重机参数

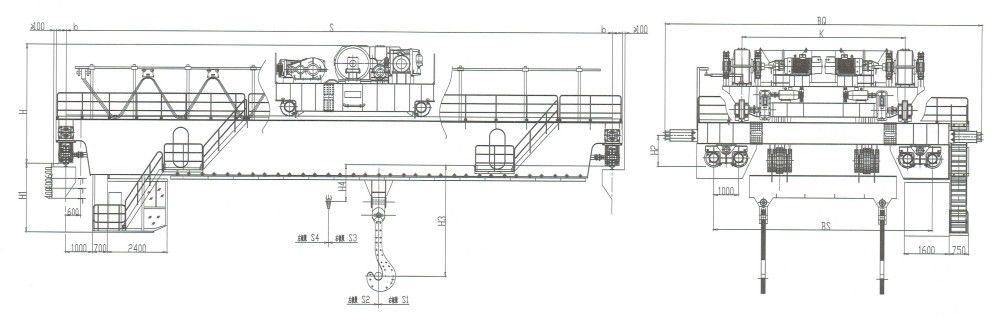

YZ型双梁铸造桥式起重机外形尺寸图
YZ型双梁铸造桥式起重机技术参数及外形尺寸表
| 起重量（t） | 100/32吨 | 125/32吨 | 140/40吨 | 160/50吨 | 180/40(50)吨 | ||||||||||||
| 工作级别 | A7 | A7 | A7 | A7 | A7 | ||||||||||||
| 跨度 S（m） | 19 | 22 | 25 | 19 | 22 | 19 | 22 | 25 | 19 | 22 | 25 | 19 | 22 | 25 | |||
| 起升高度 (m) |
主钩 | 18 | 20 | 25 | 24 | 20 | 23 | 24 | 24 | ||||||||
| 副钩 | 20 | 22 | 27 | 26 | 22 | 25 | 26 | 26 | |||||||||
| 速度 (m/mim) |
主钩 | 6.8 | 6.8 | 8.6 | 9.5 | 7.6 | 6.3 | 6 | 6 | ||||||||
| 副钩 | 9.5 | 9.5 | 12 | 12 | 9.5 | 9.5 | 7.8 | 9.5 | |||||||||
| 小车 | 37 | 37 | 41 | 42 | 36 | 34.8 | 36 | 38.8 | |||||||||
| 大车 | 68 | 68 | 77 | 77 | 77 | 77.8 | 68 | 78 | |||||||||
| 主要尺寸 (mm) |
H | 4300 | 4300 | 4500 | 5150 | 5200 | 5350 | 5350 | 5350 | 5600 | 5600 | 5600 | 6600 | 6600 | 6600 | ||
| H1 | 4500 | 4500 | 5000 | 5000 | 5000 | 2750 | 2850 | 2950 | 2850 | 2950 | 3050 | 2850 | 2950 | 3050 | |||
| H2 | 1200 | 1200 | 1300 | 1350 | 1350 | 1300 | 1300 | 1300 | 1350 | 1350 | 1350 | 1400 | 1400 | 1400 | |||
| BQ | 13500 | 13800 | 14800 | 14800 | 14800 | 12850 | 12850 | 12850 | 12850 | 12850 | 12850 | 16800 | 16800 | 16800 | |||
| Bs | 8900 | 8900 | 8900 | 10000 | 10000 | 10000 | 13700 | 13700 | 13700 | ||||||||
| K | 7800 | 8000 | 9000 | 9000 | 9000 | 6500 | 6500 | 6500 | 6800 | 6800 | 6800 | 10500 | 10500 | 10500 | |||
| b | 410 | 410 | 410 | 410 | 410 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| 极限尺寸 (mm) |
H3 | 3500 | 3500 | 3500 | 380 | 380 | 5000 | 5000 | 5000 | 5500 | 5500 | 5500 | 6000 | 6000 | 6000 | ||
| H4 | 1200 | 1200 | 1200 | 1200 | 1200 | 1600 | 1600 | 1600 | 1700 | 1700 | 1700 | 1500 | 1500 | 1500 | |||
| S1 | 2000 | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | |||
| S2 | 3700 | 3700 | 3700 | 4100 | 4100 | 4600 | 4600 | 4600 | 4750 | 4750 | 4750 | 5100 | 5100 | 5100 | |||
| S3 | 4100 | 4100 | 4100 | 4700 | 4700 | 4700 | 4700 | 4700 | 4850 | 4850 | 4850 | 5100 | 5100 | 5100 | |||
| S4 | 1600 | 1600 | 1600 | 1600 | 1600 | 2400 | 2400 | 2400 | 2500 | 2500 | 2500 | 2600 | 2600 | 2600 | |||
| 车轮数量 | 8 | 8 | 8 | 16 | 16 | 16 | 16 | 16 | 16 | ||||||||
| 最大轮压（KN） | 520 | 530 | 545 | 580 | 595 | 640 | 650 | 665 | 404 | 412 | 420 | 505 | 515 | 530 | |||
| 荐用钢轨 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | |||
| 电源 | 三相交流280V-50Hz | ||||||||||||||||
冶金铸造起重机厂家
YZ型铸造双梁桥式起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、铝电解多功能、抓斗、电磁吸盘、冶金耐高温、新型智能等欧式新型（低净空）/国标/非标/专用桥式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
