LH型电动葫芦双梁起重机
葫芦双起重机产品
LH型电动葫芦双梁桥式起重机，设计起重量有：1吨、2吨、3吨、5吨、8吨、10吨、16吨、20吨、32吨、50吨、75吨、80吨、100吨（T）等，并且有主付钩电动葫芦双梁起重机，它广泛用于工厂、仓库、料场等不同场合吊运货物，起升机构电动葫芦可采用环链葫芦和钢丝绳电动葫芦，钢丝式电动葫芦设计形式可采用小车上座式和下悬式的安装方法，尤其适合较为低矮的车间安装使用，禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式。地面分为有线按钮控制和无线遥控器控制，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。
葫芦双起重机说明
- 产品名称：电动葫芦双梁起重机
- 别名别称：葫芦双/吊车/行车/航吊/航车
- 型号规格：LH系列
- 所属类别：双梁桥式
- 产品产地：河南新乡
- 非标定制：承接非标制造
- 动力形式：三相交流380V-50Hz
- 是否现货：定制产品
- 生产周期：10~15天
- 包装形式：无/包装另计
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修
葫芦双起重机图册
葫芦双起重机参数

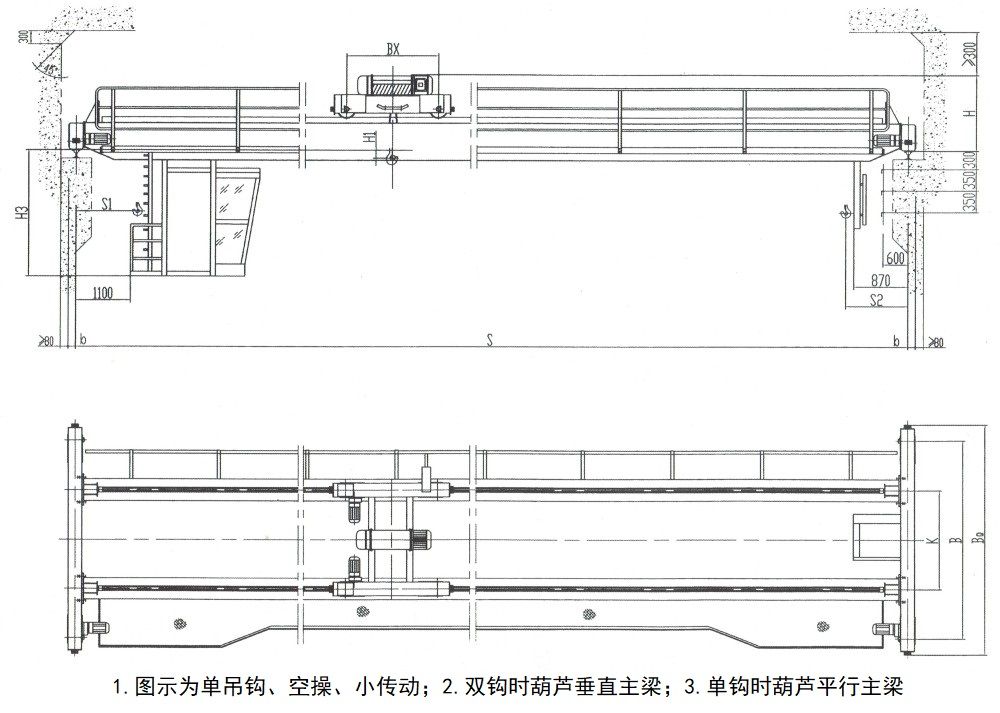

LH型电动葫芦双梁桥式起重机设计图
LH型3吨电动葫芦双梁桥式起重机技术参数表
| 起重量 | t | 3 | |||||||||
| 操纵形式 | 空操或地操 | ||||||||||
| 速度 | 起升 | m/min | 8、8/0.8 | ||||||||
| 小车运行 | 20 | ||||||||||
| 大车运行 | 地面 | 20(30) | |||||||||
| 操纵室 | 20(30) | ||||||||||
| 电动机 | 起升 | 型号 KW |
ZD132-4/4.5 ZDS1-0.4/4.5 | ||||||||
| 小车运行 | YSE801-4/0.4X2 | ||||||||||
| 大车运行 | 地面 | YSEP 90L-4/1.5×2 | YSE802-4/0.8×4 | ||||||||
| 操纵室 | ZDR100-4/1.5×2 | ZDR100-4/1.5×4 | |||||||||
| 电动葫芦 | 型号 | CD1-3 MD1-3 | |||||||||
| 起升高度 | m | 6、9、12 | |||||||||
| 工作级别 | A3~A4 | ||||||||||
| 电源 | 三相交流50 Hz 380V | ||||||||||
| 荐用钢轨 | kg/m | 24 | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压 | KN | 33 | 36 | 38 | 45 | 50 | 60 | 77 | 87 | ||
| 自重 | 地面操纵 | t | 4.5 | 5.4 | 6.4 | 8 | 9.9 | 13.8 | 16.9 | 19.1 | |
| 操纵室闭式 | 5.6 | 6.6 | 7.7 | 9.4 | 10.7 | 14.6 | 17.7 | 19.9 | |||
| 基本尺寸 | Bo | mm | 4150 | 3900 | 4350 | 4650 | |||||
| B | 3400 | 3400 | 3600 | 3900 | |||||||
| K | 1400 | ||||||||||
| H3 | 空操为2300，地操无此尺寸 | ||||||||||
| H1 | ~100 | ~350 | |||||||||
| H | 1200 | 1450 | |||||||||
| Bx | 1300 | ||||||||||
| S1、S2 | 1500/1900 | ||||||||||
LH型5吨电动葫芦双梁桥式起重机技术参数表
| 起重量 | t | 5 | |||||||||
| 操纵形式 | 空操或地操 | ||||||||||
| 速度 | 起升 | m/min | 8、8/0.8 | ||||||||
| 小车运行 | 20 | ||||||||||
| 大车运行 | 地面 | 20(30) | |||||||||
| 操纵室 | 20(30) | ||||||||||
| 电动机 | 起升 | 型号 KW |
ZD1 41-4/7.5 ZDS1-0.8/7.5 | ||||||||
| 小车运行 | YSE802-4/0.8X2 | ||||||||||
| 大车运行 | 地面 | YSE90L-4/1.5×2 | YSE802-4/0.8×4 | ||||||||
| 操纵室 | ZDR100-4/1.5×2 | ZDR100-4/1.5×4 | |||||||||
| 电动葫芦 | 型号 | CD1-5 MD1-5 | |||||||||
| 起升高度 | m | 6、9、12、18 | |||||||||
| 工作级别 | A3~A4 | ||||||||||
| 电源 | 三相交流50 Hz 380V | ||||||||||
| 荐用钢轨 | kg/m | 38 | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压 | KN | 45 | 50 | 55 | 61 | 66 | 78 | 89 | 95 | ||
| 自重 | 地面操纵 | t | 5.1 | 6.4 | 7.6 | 9.2 | 11.3 | 15.5 | 18.4 | 20.7 | |
| 操纵室闭式 | 6.2 | 7.6 | 8.9 | 10.6 | 12.8 | 16.3 | 19.2 | 21.5 | |||
| 基本尺寸 | Bo | mm | 4150 | 4350 | 4650 | ||||||
| B | 3400 | 3600 | 3900 | ||||||||
| K | 1400 | ||||||||||
| H3 | 空操为2300，地操无此尺寸 | ||||||||||
| H1 | ~-50 | ~-300 | |||||||||
| H | 1250 | 1500 | |||||||||
| Bx | 1300 | ||||||||||
| S1、 S2 | 1600/2000 | ||||||||||
LH型10吨电动葫芦双梁桥式起重机技术参数表
| 起重量 | t | 10 | |||||||||
| 操纵形式 | 空操或地操 | ||||||||||
| 速度 | 起升 | m/min | 7、7/0.7 | ||||||||
| 小车运行 | 20 | ||||||||||
| 大车运行 | 地面 | 20(30) | |||||||||
| 操纵室 | 20(30) | ||||||||||
| 电动机 | 起升 | 型号 KW |
ZD151-4/13 | ||||||||
| 小车运行 | YSE802-4/0.8×2 | ||||||||||
| 大车运行 | 地面 | YSEP90L-4/1.5×2 | YSEP100L1-4/ 2.2×2 |
YSEP90L-4/1.5 | |||||||
| 操纵室 | ZDR100-4/1.5×2 | ZDR112L1-4/ 2.2×2 |
|||||||||
| 电动葫芦 | 型号 | CD1-10 MD1-10 | |||||||||
| 起升高度 | m | 9、12 | |||||||||
| 工作级别 | A3~A4 | ||||||||||
| 电源 | 三相交流50Hz380V | ||||||||||
| 荐用钢轨 | kg/m | 38 | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压 | KN | 72 | 77 | 83 | 88 | 95 | 109 | 122 | 132 | ||
| 自重 | 地面操纵 | t | 6.1 | 7.2 | 8.3 | 10.3 | 12.4 | 17 | 19.5 | 23 | |
| 操纵室闭式 | 7.2 | 8.4 | 9.6 | 11.7 | 13.9 | 17.8 | 20.4 | 23.8 | |||
| 基本尺寸 | Bo | mm | 4150 | 4250 | 4350 | 4650 | |||||
| B | 3400 | 3500 | 3600 | 3900 | |||||||
| K | 1400 | ||||||||||
| H3 | 空操为2300，地操无此尺寸 | ||||||||||
| H1 | ~100 | ~350 | |||||||||
| H | 1450 | 1700 | |||||||||
| Bx | 2000 | ||||||||||
| S1、S2 | 1600/2000 | ||||||||||
LH型16吨电动葫芦双梁桥式起重机技术参数表
| 起重量 | t | 16 | |||||||||
| 操纵形式 | 空操或地操 | ||||||||||
| 速度 | 起升 | m/min | 3.5、3.5/0.35 | ||||||||
| 小车运行 | 20 | ||||||||||
| 大车运行 | 地面 | 20(30) | |||||||||
| 操纵室 | 20(30) | ||||||||||
| 电动机 | 起升 | 型号 KW |
ZD151-4/13 | ||||||||
| 小车运行 | YSE90L-4/1.5X2 | ||||||||||
| 大车运行 | 地面 | YSEP90L-4/1.5×4 | 三合一减速机 | ||||||||
| 操纵室 | ZDR100-4/1.5×4 | ||||||||||
| 电动葫芦 | 型号 | CD1-16 MD1-16 | |||||||||
| 起升高度 | m | 9、12 | |||||||||
| 工作级别 | A3~A4 | ||||||||||
| 电源 | 三相交流50 Hz 380V | ||||||||||
| 荐用钢轨 | kg/m | 38 | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压 | KN | 107 | 115 | 122 | 135 | 149 | 160 | 170 | 178 | ||
| 自重 | 地面操纵 | t | 7 | 8.5 | 9.8 | 11.8 | 17.7 | 21.2 | 23.7 | 26.7 | |
| 操纵室闭式 | 8.1 | 9.7 | 11.1 | 13.2 | 18.5 | 22 | 24.5 | 27.5 | |||
| 基本尺寸 basic size |
Bo | mm | 4250 | 4920 | 4960 | ||||||
| B | 3500 | 3800 | 4000 | ||||||||
| K | 1400 | ||||||||||
| H3 | 空操为2300，地操无此尺寸 | ||||||||||
| H1 | ~550 | ~300 | |||||||||
| H | 1450 | 1700 | |||||||||
| Bx | 2000 | ||||||||||
| S1 S2 | 1900/2200 | ||||||||||
LH型20吨电动葫芦双梁桥式起重机技术参数表
| 起重量 | t | 20 | |||||||||
| 操纵形式 | 空操或地操 | ||||||||||
| 速度 | 起升 | m/min | 6、6/0.6 | ||||||||
| 小车运行 | 20 | ||||||||||
| 大车运行 | 地面 | 20 | |||||||||
| 操纵室 | 20 | ||||||||||
| 电动机 | 起升 | 型号 KW |
ZD152-4/18.5 | ||||||||
| 小车运行 | YSE90L-4/1.5×2 | ||||||||||
| 大车运行 | 地面 | YSEP90L-4/1.5×4 | 三合一减速机 | ||||||||
| 操纵室 | ZDR100-4/1.5×4 | ||||||||||
| 电动葫芦 | 型号 | ||||||||||
| 起升高度 | m | 9、12 | |||||||||
| 工作级别 | A3~A4 | ||||||||||
| 电源 | 三相交流50 Hz 380V | ||||||||||
| 荐用钢轨 | kg/m | 38 | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 最大轮压 | KN | 132 | 138 | 150 | 157 | 180 | 190 | 200 | 210 | ||
| 自重 | 地面操纵 | t | 8.9 | 10.3 | 11.7 | 13.9 | 20.4 | 23.8 | 27 | 29.7 | |
| 操纵室闭式 | 10 | 11.5 | 13 | 15.3 | 21.2 | 24.6 | 27.8 | 30.5 | |||
| 基本尺寸 | BQ | mm | 4650 | 5400 | 5460 | ||||||
| B | 3900 | 4300 | 4500 | ||||||||
| K | 1800 | ||||||||||
| H3 | 空操为2300，地操无此尺寸 | ||||||||||
| H1 | 600 | 400 | |||||||||
| H | 1700 | 1900 | |||||||||
| Bx | 2000 | ||||||||||
| S1 S2 | 2000/2200 | ||||||||||
葫芦双起重机厂家
LH型电动葫芦双梁桥式起重机主梁与端梁连接设计形式有挂式、半座式、座式加高等，厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、双起升、抓斗、电磁吸盘、冶金耐高温、欧式新型（低净空）、悬挂等国标/非标/专用电动葫芦双梁起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
