MG型电动双梁门式起重机
电动双梁门式起重机介绍
MG型通用门式起重机属双主梁通用门式起重机，也称电动双梁门式起重机，由桥架、大车运行机构、小车、电气设备等部分构成。本起重机是按照GB/T14406-1993《通用门式起重机》设计制造，常用起重量10～50t，工作环境为－20～＋40℃，工作级别A5、A6两种。

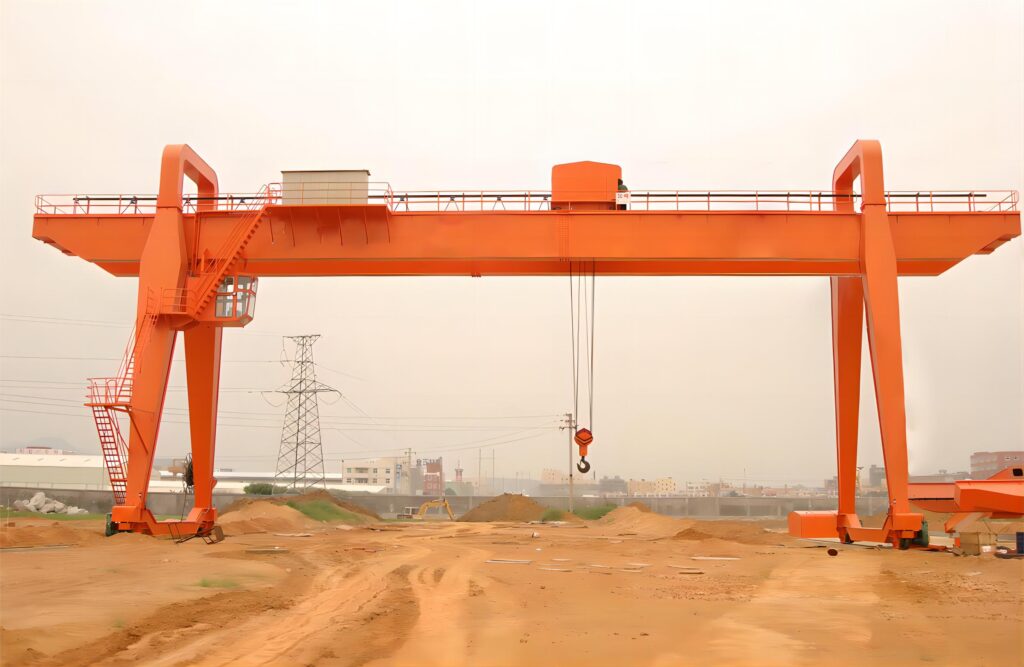

电动双梁门式起重机图片
电动双梁门式起重机供电方式
本起重机小车导电采用软缆导电，大车采用滑触线或电缆卷筒方式供电。
电动双梁门式起重机操作方式
操纵方式有地面控制、操纵室控制、遥控三种形式供用户选择。标准操纵方式为室控，全部机构均在司机室操纵并有防雨设备。
电动双梁门式起重机适用范围
适用于露天仓库、货（料）场、铁路车站、港口码头各种物料的装卸和搬运工作。
电动双梁门式起重机优点缺点
特点：桥架采用箱形双梁焊接结构，起重机运行平稳，抗风性能好，各机构均设有安全保护装置。
优点：工作级别高、工作效率快速、稳定性好、使用寿命长
MG型通用门式起重机的缺点：货期长、价格相对较高。
本产品规格表示方法如如下：
（1） 地面操纵
例：起重量：20/5t，跨度：22.5m，工作级别：A5
表示方法：MG20/5-22.5 A5DY
（2） 操纵室操纵
例：起重量：50/5t，跨度：28.5m，工作级别：A5
表示方法：MG50/5-28.5A5SY
电动双梁门式起重机主要尺寸图纸：
电动双梁门式起重机技术参数外形尺寸
| 起重量Cap(t) | 10吨通用门式起重机 | 20/5吨通用门式起重机 | ||||||||
| 工作制度Duty | A5 | |||||||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | 18 | 22 | 26 | 30 | ||
| 最大起升高度(m) | 主钩 | 10 | 10 | |||||||
| Max.LiftingHeight | 副钩 | 11 | ||||||||
| 速度(m/min) | 起升 | 主钩 | 8.52 | 9.82 | ||||||
| Speed | Hoisting | 副钩 | 15.4 | |||||||
| 小车运行Traversing | 42.7 | 39.76 | ||||||||
| 大车运行Traversing | 37.8 | 37.6 | ||||||||
| 电动机型号 | 起升 | 主钩 | YZR180L-6/15 | YZR250M1-6/37 | ||||||
| Motor | Hoisting | 副钩 | YZR180L-6/15 | |||||||
| 小车运行Traversing | YZR132M1-6/2.2 | YZR132M2-6/3.7 | ||||||||
| 大车运行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||||
| 主要尺寸(mm) MainDimension |
S1 | 5000 | 6000 | 7000 | 8000 | 4900 | 5900 | 6900 | 7900 | |
| S2 | 5000 | 6000 | 7000 | 8000 | 5200 | 6200 | 7200 | 8200 | ||
| C | 836 | |||||||||
| L | 32000 | 38000 | 45000 | 51000 | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9500 | 10500 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9500 | 10500 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 13694 | 13814 | 13964 | 14120 | 13916 | 13966 | 14020 | 14120 | ||
| H2 | 10245 | 10445 | 10575 | 10741 | 10155 | 10205 | 10259 | 10309 | ||
| H3 | 11295 | 11495 | 11625 | 11791 | 11503 | 11553 | 11607 | 11657 | ||
| W | 8000 | 8000 | ||||||||
| B | 9712 | 10658 | ||||||||
| 重量(t) | 小车重量Trolleyweight | 3.4 | 7.6 | |||||||
| weight | 起重机总重Totalweight | 49.9 | 54.7 | 66.5 | 73.94 | 75.1 | 81 | 88.5 | 94.8 | |
| 最大轮压(KN)Max.Wheelloading | 220 | 236 | 263 | 280 | 206 | 213 | 223 | 232 | ||
| 荐用钢轨(Kg/m)RailRecommended | 38,43,50 | |||||||||
| 电源PowerSupply | 3AC380V50HZ | |||||||||
| 起重量Cap(t) | 32/10吨通用门式起重机 | 50/10吨通用门式起重机 | ||||||||
| 工作制度Duty | A5-A6 | |||||||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | 18 | 22 | 26 | 30 | ||
| 最大起升高度(m) | 主钩 | 10 | 10 | |||||||
| Max.LiftingHeight | 副钩 | 11 | 11 | |||||||
| 速度(m/min) | 起升 | 主钩 | 7.49 | 6.66 | ||||||
| Speed | Hoisting | 副钩 | 15.4 | 13.2 | ||||||
| 电动机型号 Motor |
小车运行Traversing | 38.15 | 38.5 | |||||||
| 大车运行Traversing | 32.3 | 37.6 | ||||||||
| 起升 | 主钩 | YZR280S-8/45 | YZR315S-10/55 | |||||||
| Hoisting | 副钩 | YZR180L-6/15 | YZR225M-6/30 | |||||||
| 小车运行Traversing | YZR160M1-6/5.5 | YZR160M2-6/7.5 | ||||||||
| 大车运行Traversing | YZR160L-8/4X7.5 | YZR180L-8/4X11 | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||||
| 主要尺寸(mm) MainDimension |
S1 | 4600 | 5600 | 6600 | 7600 | 4900 | 5900 | 6900 | 7900 | |
| S2 | 4900 | 5900 | 6900 | 7900 | 5200 | 6200 | 7200 | 8200 | ||
| C | 988 | 1071 | ||||||||
| L | 32000 | 38000 | 45000 | 51000 | 32000 | 38000 | 46000 | 52500 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 14542 | 14592 | 14646 | 14648 | 15064 | 15068 | 15170 | 15172 | ||
| H2 | 10348 | 10398 | 10452 | 10454 | 10180 | 10184 | 10286 | 10288 | ||
| H3 | 11842 | 11892 | 11946 | 11948 | 12284 | 12288 | 12390 | 12392 | ||
| W | 8000 | 8000 | ||||||||
| B | 10658 | 10658 | ||||||||
| 重量(t) | 小车重量Trolleyweight | 11 | 13.6 | |||||||
| weight | 起重机总重Totalweight | 92.2 | 99.9 | 110 | 118 | 106 | 120 | 129 | 135 | |
| 最大轮压(KN)Max.Wheelloading | 286 | 305 | 322 | 340 | 286 | 305 | 322 | 340 | ||
| 荐用钢轨(Kg/m)RailRecommended | 43,50,QU80 | |||||||||
| 电源PowerSupply | 3AC380V50HZ | |||||||||
