MG型50t双主梁吊钩门式起重机参数MG型50吨通用门式起重机尺寸
50吨通用门式起重机参数尺寸
MG型50/10t双主梁吊钩门式起重机主要技术参数，50/10吨通用门式起重机主要外形尺寸，MG型50t双主梁通用门式起重机技术参数表，MG型50t双主梁吊钩门式起重机外形尺寸表，50吨双梁门式起重机主要技术参数及尺寸

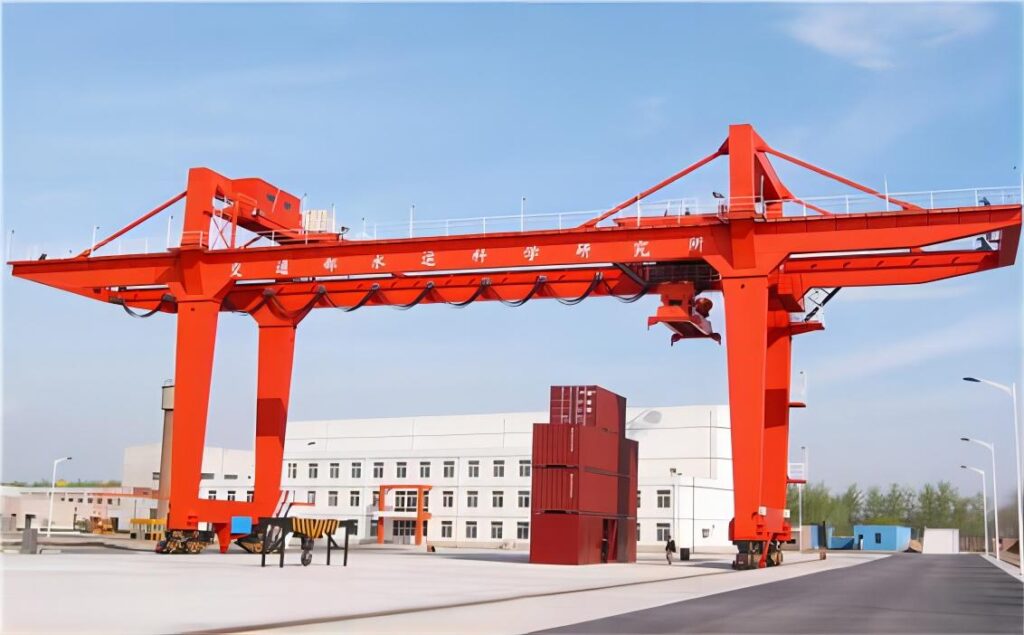

50吨通用门式起重机图片
50吨通用门式起重机介绍
MG型双梁吊钩门式起重机属双主梁通用门式起重机，也称50吨双梁龙门吊，由桥架、大车运行机构、小车、电气设备等部分构成。本50t门式起重机是按照GB/T14406-1993《通用门式起重机》设计制造，起重量50t，工作环境为－20～＋40℃，工作级别A5、A6两种。
50吨通用门式起重机技术参数
MG型双梁吊钩门式起重机规格：50T/10T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
还可根据用户使用需求非标设计定做定制起重机。

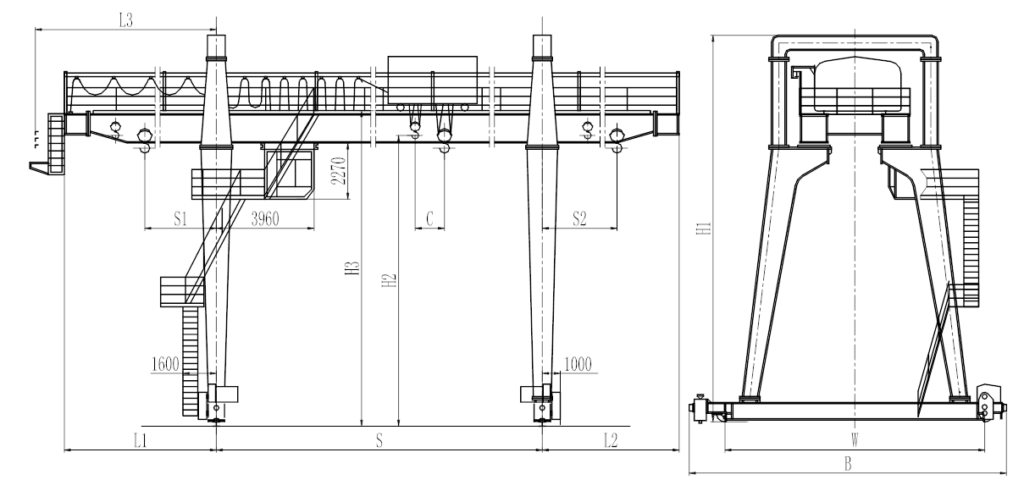

50吨通用门式起重机结构图
50吨通用门式起重机外形尺寸表
| 起重量Cap(t) | 50/10 | |||||
| 工作制度Duty | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
| 最大起升高度(m) Max.Lifting Height |
主钩 | 10 | ||||
| 副钩 | 11 | |||||
| 速度(m/min） Speed |
起升 Hoisting |
主钩 | 6.66 | |||
| 起升 Hoisting |
副钩 | 13.2 | ||||
| 小车运行Traversing | 38.5 | |||||
| 大车运行Traversing | 37.6 | |||||
| 电动机型号 Motor | 起升Hoisting | 主钩 | YZR315S-10/55 | |||
| 副钩 | YZR225M-6/30 | |||||
| 小车运行Traversing | YZR160M2-6/7.5 | |||||
| 大车运行Traversing | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||
| 主要尺寸 (mm)Main Dimension |
S1 | 4900 | 5900 | 6900 | 7900 | |
| S2 | 5200 | 6200 | 7200 | 8200 | ||
| C | 1071 | |||||
| L | 32000 | 38000 | 46000 | 52500 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 15064 | 15068 | 15170 | 15172 | ||
| H2 | 10180 | 10184 | 10286 | 10288 | ||
| H3 | 12284 | 12288 | 12390 | 12392 | ||
| W | 8000 | |||||
| B | 10658 | |||||
| 重量(t)weight | 小车重量 Trolley wigt |
13.6 | ||||
| 起重机总重 rotal rlght |
106 | 120 | 129 | 135 | ||
| 最大轮压(KN) Max.Wheel loading |
286 | 305 | 322 | 340 | ||
| 荐用钢轨(Kg/m） kail Recommended |
43,50,QU80 | |||||
| 电源Power Supply | 3AC 380V 50HZ | |||||
