L型5t单主梁吊钩门式起重机参数MGD型5吨偏挂门式起重机尺寸
5吨偏挂门式起重机参数尺寸
L型5t单主梁吊钩门式起重机主要技术参数及尺寸，5吨偏挂门式起重机主要技术参数及尺寸，L型5t单主梁偏挂门式起重机技术参数表，L型5t单主梁偏挂门式起重机外形尺寸表，5吨偏挂起重机主要技术参数及尺寸

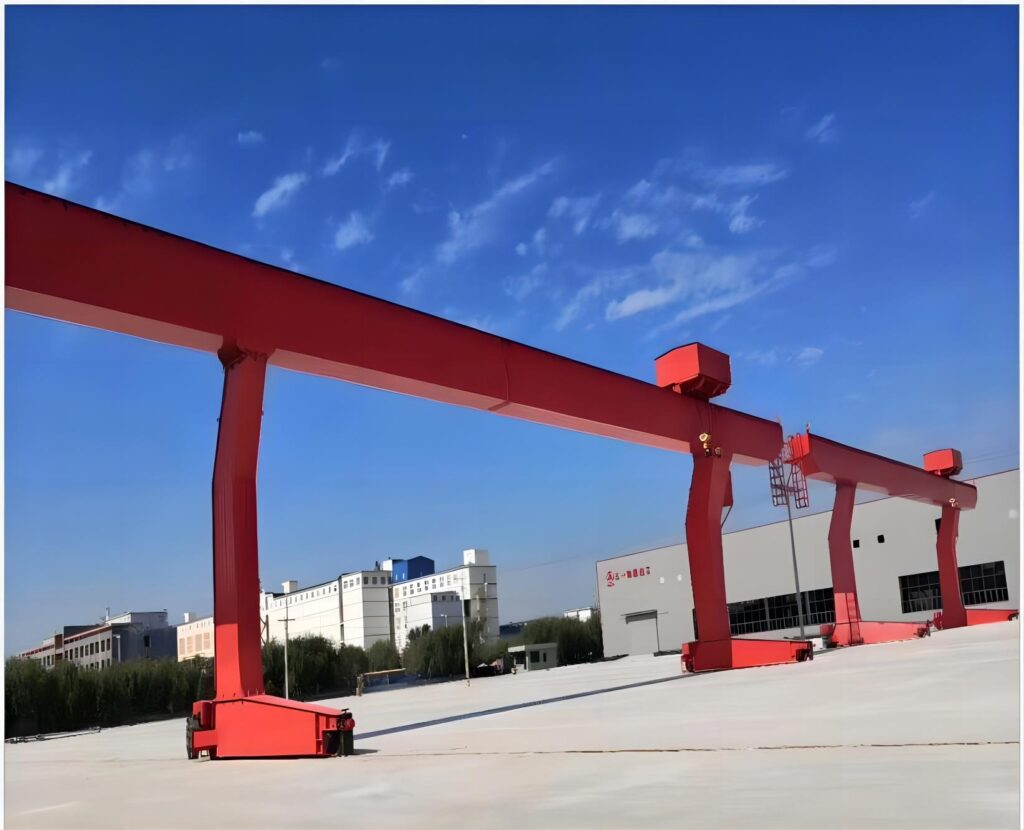

5吨偏挂门式起重机图片
5吨偏挂门式起重机规格型号：
单梁偏挂门式起重机型号：MDG型、MDGL型、MDGC型、C型、L型；
偏挂起重机起重量：5吨等规格；
常用跨度：19米、21米、22.5米、25米、30米、35.5米等规格、可定做；
常用起升高度：9米、10米、11米、12米、15米、18米、20米等规格、可定制；
5吨偏挂门式起重机技术参数：
A、工作级别：A5/M5；
S、主钩起升速度：12M/MIN、9M/MIN、7M/MIN；
D、大车运行速度：39M/MIN、40M/MIN、38M/MIN；
X、小车运行速度：48M/MIN、49M/MIN、54M/MIN、56M/MIN；
以上起重机参数需要根据实际起重量、跨度、起升高度设计生产，也可根据客户使用需要设计定做；
F、电源：三相交流 380V 50HZ 可订制其他电压（如出口国外，需要参考他国电源电压）；

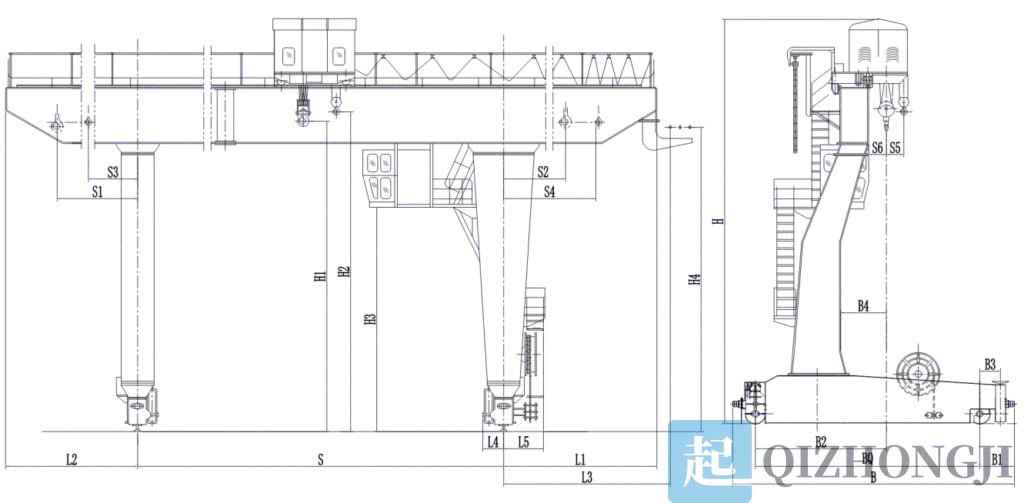

5吨偏挂门式起重机结构图
5吨偏挂门式起重机外形尺寸表
| 起重量 Cap | 主钩 Mam | t | 5t | |||||
| 副钩 Auxiliary | 一 | |||||||
| 跨度 Span | m | 18 | 22 | 26 | 30 | 35 | ||
| 起升高度 Lifting Height | 10 | 11 | ||||||
| 一 | ||||||||
| 工作制度Duty | A5 | |||||||
| 速度Speed | 主 钩Mam | m/min | 9.2 | |||||
| 副 钩 Auxiliary | 一 | |||||||
| 小车运行 Crab travelling | 36.6 | |||||||
| 大车运行 Trolley travelling | 46.25 | 40.1 | ||||||
| 极限尺寸 Limt dimension |
L1 | mm | 6700 | 8700 | ||||
| L2 | 7000 | 9400 | ||||||
| L | – | |||||||
| C1 | . 5000 | 7000 | ||||||
| C2 | 5000 | 7000 | ||||||
| 主要尺寸 Mam dimension |
H | 12950 | 13950 | |||||
| H1 | 10 | 11 | ||||||
| H2 | – | |||||||
| H3 | 577 | 660 | ||||||
| B | 8000 | 8650 | ||||||
| W | 6500 | 7000 | ||||||
| K | 899 | 999 | 1149 | 1249 | ||||
| L3 | 670 | |||||||
| 最 大轮压 Max.Wheel Loading | kN | 160 | 166 | 185 | 213 | 233 | ||
| 电机总功率Total Power | kw | 27.8 | 36.8 | |||||
| 荐用钢轨 Crane Rail Recommended | 43kg/m | |||||||
| 电 源 Power Supply | 三相交流 3-Phase A.C.50HZ380V | |||||||
