QZ型双梁抓斗起重机

抓斗起重机介绍

QZ型抓斗双梁起重机又称抓斗吊、抓斗天车，起重设计量有：5吨、10吨、16吨、20吨（t）等，可用于装卸散装物料，其生产效率高，操作便捷。广泛用于港口、车站、电厂、矿山、料场和船舶等作业场所。根据抓斗类型可以分为机械抓斗和电动液压抓斗。该机禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

抓斗起重机说明

产品名称：抓斗桥式起重机
别名别称：抓斗吊机/天车/航车/航吊
型号规格：QZ型
所属类别：双梁桥式
产品产地：河南新乡
非标定制：可非标定制
动力形式：三相交流380V-50Hz
是否现货：定制生产
生产周期：40~60天
供货范围：全国
是否安装：安装另计
售后方式：一年保修

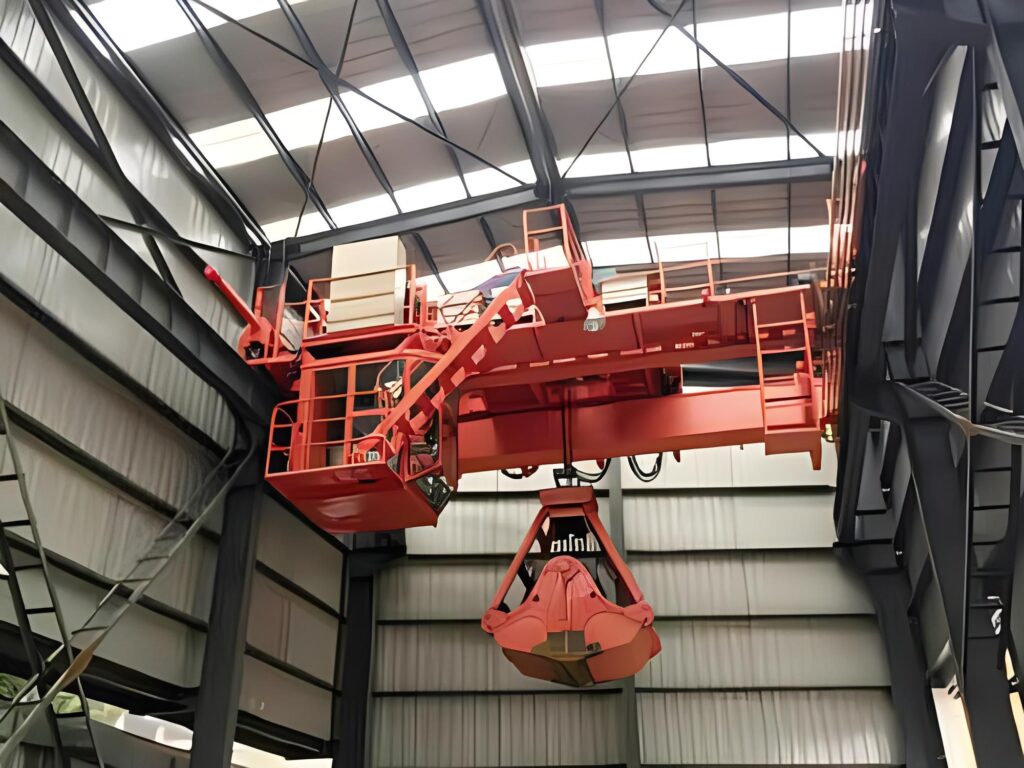

抓斗起重机图册

QZ型抓斗双梁起重机QZ型双梁抓斗起重机QZ型抓斗起重机

抓斗起重机参数

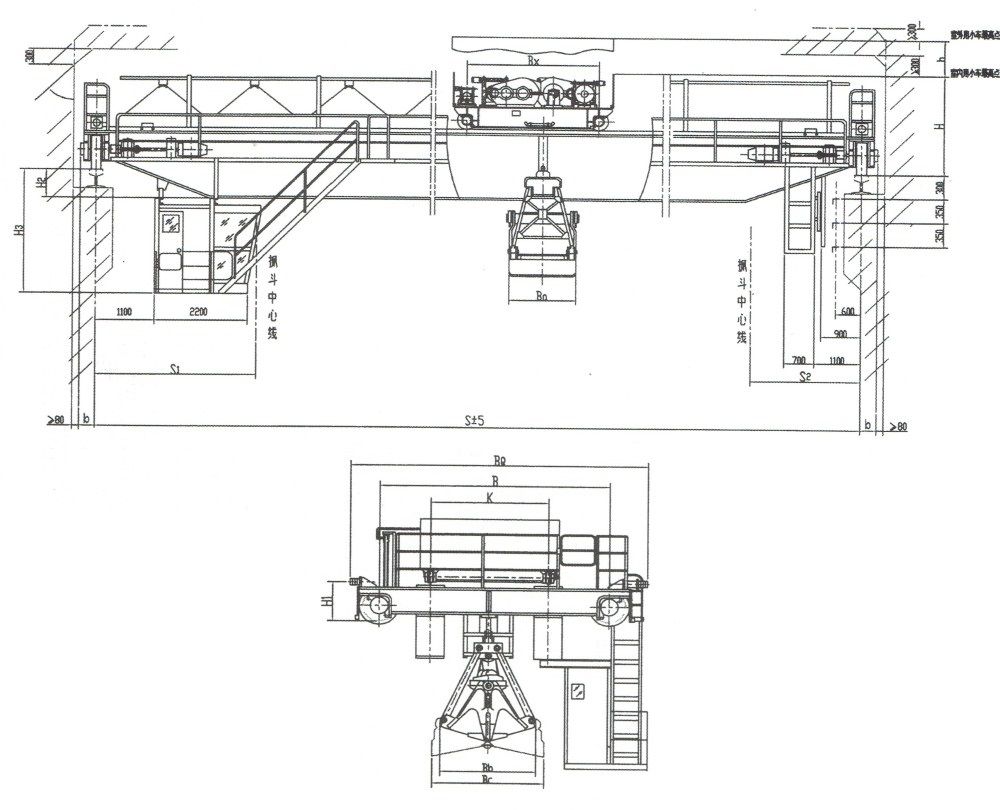

QZ型抓斗桥式起重机外形尺寸图（5、10、16、20吨）


QZ型抓斗桥式起重机技术参数及外形尺寸表（5、10、16、20吨）


起重量			t	5吨								10吨								16吨						20吨
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25 .5	28.5	31.5	16.5	19.5	22.5	25.5	28.5	31.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度			m	20								18								22						26
工作级别				A6
速度	起升			40.1								40.7								41.8						48.6
	小车运行		min	44.6								45.6								43.2
	大车运行			93.7				86.4				76				89				89			87.3			87.3
电动机	起升开闭		型号/kw	YZR225M-8/22×2								YZR280S-10 / 37 × 2								YZR315M-10/ 75× 2						YZR355M-10/90×2
	小车运行			YZR132M₂-6 / 3.7								YZRI6OM₁-6 / 5. 5								YZR160M₂-6/7.5
	大车运行			YZR16OM₁-6/5.5×2				YZR16OM-6/7.5×2				YZR160M₂-6/7.5×2				YZR160L-6/11×2				YZR160L-6/11×2			YZR180L-8/11×2			YZR180L-8/11×2			YZR200L-8/15×2
主要尺寸（mm）			B_Q	5704		5934			6500			6274		7004			6574			6744			7044			6944			7024
			B	4050		4050			5000			4400		5000			4650			4700			5000			4800			5000
			Bx	2300								2900								3500						4000
			b	230								250								300
			K	2000																2500
			H	1893			1943					2095			2185					2373			2503			2560
			H₃	2548	2608	2708	2858	3008	3108	3258	3408	2550	2610	2760	2770	2920	3037	3220	3320	2774	2924	2944	3094	3194	3294	2646	2796	2946	3096	3196	3296
			H₁	765			815					815			905					905	1035					1055	1090
			S₁	1600(1800)								1950 (2150)								2400 ( 2600 )						2600 (2800)
			S₂	1600								1650(1800)								2050(2250)						2300(2500)
			H₂	128	228	328	478	628	728	878	1028	130	230	380	380	530	680	830	930	394	544	564	714	814	914	266	416	566	716	816	916
			h	870								720								760						705
重量	小车		t	5.2(5.9)								8.2(9.1)								14.8(15.9)						19.3(20.4)
	总重	室内		19.9	21.6	23.7	26.4	29.3	34.3	38	41.3	26.5	28.4	31.1	35	38.4	43	46.8	50.4	47.3	51.7	55.7	60.4	63.3	67.9	56.1	60	63.3	68.3	71.1	75.6
		室外		20.7	22.3	24.7	27.3	30.3	35	38.8	42.1	27.4	29.3	32.5	35.8	39.3	43.9	47.8	51.2	48.5	52.9	56.5	61.5	64.4	69	57.3	61.3	64.6	69.5	72.4	76.8
最大轮压		室内	KN	81	90	96	104	112	124	132	144	121	130	139	150	162	173	185	196	207	221	233	244	255	263	245	260	272	285	294	312
		室外		86	94	101	109	117	128	138	148	124	134	144	156	166	179	200	201	211	224	237	250	260	268	251	263	276	288	297	316
抓斗	型号		u	113	109	110	105	106	101	102	127	123	124	119	120	115	116	141	137	138	133	134	129	130	155	151	152	147	148	143	144
	类型			轻型	中型		重型		超重型		轻型	中型		重型		超重型		轻型	中型		重型		超重型		轻型	中型		重型		超重型
	容积		m³	2.5	1.5		1		0.75		5	3		2		1.5		8	4.8		3.2		2.5		10	6		4		3
	容重		t/m³	≤1	>1-1.7		>1.7-2.5		>2.5-3.3		≤1	>1-1.7		>1.8-2.5		>2.5-3.3		≤1	>1-1.7		>1.7-2.5		>2.5-3.3		≤1
	自重		kg	2632	2549	2615	2506	2568	2479	2546	4800	4803	4866	4850	4913	4730	4793	7841	7993	8143	8008	8159	8155	8305	9812	10098	10287	9966	10123	9780	9927
	主要尺寸（mm）		Ba	1634	1444		1238		1160		2060	1764		1528		1416		2350	2087		1792		1628		2478	2288		1892
			Bb	2425	2175		2025		1875		2970	2670		2470		2230		3515	3135		2915		2665		3845	3546		3245		2745
			Bc	3120	2740	2900	2530	2690	2340	2500	3900	3430	3590	3220	3380	3920	3080	4380	4050	4250	3750	3950	3430	3630	5000	4500	4720	4000	4220	3800	4020
荐用钢轨				43kg /m														QU70
电源			三相交流380V-50Hz

如您需要更多其他起重量的技术参数，请随时与我们联系。
