MZ型双梁抓斗龙门吊
抓斗龙门吊介绍
MZ型双梁抓斗龙门吊又称抓斗吊、抓斗门式起重机、抓斗门机，MZ型双梁抓斗龙门吊起重设计量有：5吨、10吨、16吨、20吨（t）等，可用于装卸散装物料，其生产效率高，操作便捷。广泛用于港口、车站、电厂、矿山、料场和船舶等作业场所。根据抓斗类型可以分为机械抓斗和电动液压抓斗。

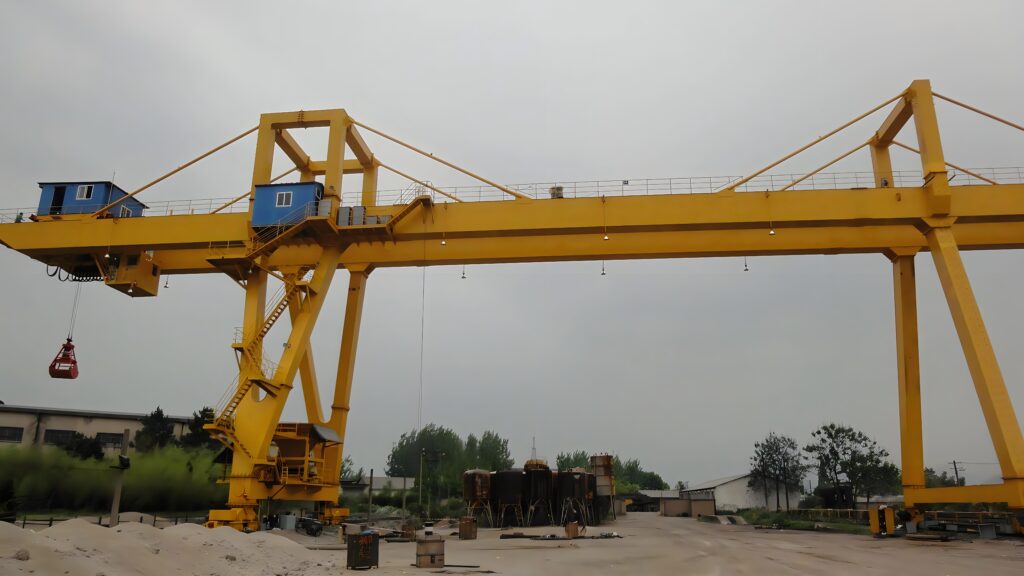

抓斗龙门吊图册
抓斗龙门吊工作环境
MZ型双梁抓斗龙门吊禁止在易燃易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式，操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。
抓斗龙门吊说明
- 产品名称：双梁抓斗门式起重机
- 别名别称：抓斗龙门吊/抓斗门机/抓斗吊
- 型号规格：MZ型
- 所属类别：双梁门式
- 产品产地：河南新乡
- 非标定制：可非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：60~100天
- 供货范围：全国
- 是否安装：安装另计
- 售后方式：一年保修
抓斗龙门吊产品描述
● 按标准GB／T14406-2011设计制造的，具有结构合理，整机刚性强的特点。
● 整机由箱型桥架、大车运行机构、小车、抓斗、电气设备五部分构成，它的金属结构像门形框架，承载主梁下安装两条支脚，可以直接在地面的轨道上行走，主梁两端可以具有外伸悬臂梁。
● 起重量为5-50吨，适用跨度为18-35米，工作级别：A6,工作环境在-20℃~+40℃范围内。
● 采用电机配置减速机，保证其噪音小、平稳的移动性能。
● 可根据客户现场工况的需要配置大车变频、小车变频、起升变频，使行车（起重机）运行平稳、可靠。
产品标识
例：起重量：10t，跨度：22m，起升高度12m，工作级别A6，表示方法:MZ10-22 A6
抓斗龙门吊选配项目
● 工作电源：380V/400V/415V/660V 50HZ/60HZ。
● 操纵方式：产品设有地面操纵、遥控操纵、操作室操纵三种操纵形式，以满足用户在各种不同需要的情况下进行选择。
抓斗龙门吊参数

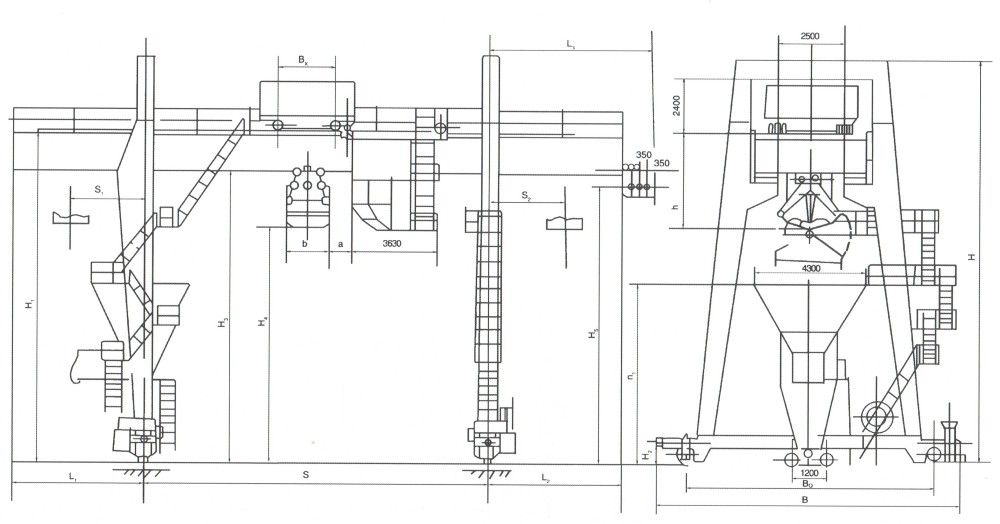

MZ型双梁抓斗龙门吊外形图
MZ型5吨双梁抓斗龙门吊技术参数及外形尺寸表
| 荐用大车轨道型号 | kg/m | 43 | |||||||
| 抓斗 | 容量 | t/m³ | 2.5-3.3 | 2-3 | 1-1.9 | 0.8-1.0 | |||
| 容量 | m³ | mm | 0.75 | 1 | 1.5 | 3 | |||
| 宽度 | b | 1126 | 1152 | 1452 | 1852 | ||||
| 张开后长度 | L | 2340 | 2600 | 2600 | 3000 | ||||
| 抓斗至操纵室距离 | a | 1544 | 1531 | 1381 | 1181 | ||||
| 主要部分尺寸 | 极限尺寸 | S2 | 2500 | 3500 | 5000 | ||||
| S1 | 5000 | 7000 | 9000 | ||||||
| 煤斗车最大高度 | h1 | 6500 | |||||||
| 煤斗车最大高度 | h | 4200 | |||||||
| 小车轨面至抓斗底面距离 | H5 | 12662 | 13362 | 12662 | |||||
| 抓斗底面至大车轨面最大高度 | H4 | 1000 | |||||||
| 主梁底面至大车轨面距离 | H3 | 12977 | 13677 | 12377 | |||||
| 缓冲器高度 | H2 | 760 | 880 | ||||||
| 大车轨面至小车轨面距离 | H1 | 14200 | |||||||
| 导电架最外尺寸 | L3 | 10680 | 11680 | 13180 | |||||
| 右臂出度 | L2 | 9300 | 10300 | 11800 | |||||
| 左臂伸长 | L1 | 7700 | 9700 | 11700 | |||||
| 起重机最大高度 | H | 17200 | 17240 | ||||||
| 宽度 | BQ | 11388 | 12388 | ||||||
| 小车轮距 | Bx | 2940 | |||||||
| 大车轮距 | B | 9500 | 8000 | ||||||
| 重级工作制度 | 起重机最大轮压 | t | 30.1 | 34.6 | 35.2 | 22.2 | 22.9 | ||
| 重量 | 起重机总重 | 86 | 96.8 | 100 | 121.3 | 126.3 | |||
| 小车 | 13.8 | ||||||||
| 电动机 | 大车运行 | 型号/kw | YZR160L-6 | ||||||
| 小车运行 | YZR160M1-6 | ||||||||
| 起升/开闭 | YZR225M-8 / YZR225M-8 | ||||||||
| 速度 | 大车运行 | m/min | 46.9 | 34.5 | |||||
| 小车运行 | 49.4 | ||||||||
| 起升/开闭 | 37.08 / 37.08 | ||||||||
| 起升高度 | m | 轨上10M/轨下10M | |||||||
| 跨度 | s | 18 | 22 | 26 | 30 | 35 | |||
| 起重量 | t | 5 | |||||||
MZ型10吨双梁抓斗龙门吊技术参数及外形尺寸表
| 荐用大车轨道型号 | kg/m | 43 | |||||||
| 抓斗 | 容量 | t/m³ | 2-3 | 2.7 | 1-2 | 0.8-0.1 | |||
| 容量 | m³ | mm | 2 | 2 | 3 | 4 | |||
| 宽度 | b | 1460 | 1504 | 1960 | 2256 | ||||
| 张开后长度 | L | 3200 | 3520 | 3200 | 3700 | ||||
| 抓斗至操纵室距离 | a | 1502 | 1500 | 1252 | 1104 | ||||
| 主要部分尺寸 | 极限尺寸 | S2 | 2500 | 3500 | 5000 | ||||
| S1 | 5000 | 7000 | 9000 | ||||||
| 煤斗车最大高度 | h1 | 6470 | |||||||
| 煤斗车最大高度 | h | 5000 | |||||||
| 小车轨面至抓斗底面距离 | H5 | 13262 | 13062 | 13262 | |||||
| 抓斗底面至大车轨面最大高度 | H4 | 1000 | |||||||
| 主梁底面至大车轨面距离 | H3 | 13577 | 13277 | 12977 | |||||
| 缓冲器高度 | H2 | 760 | 880 | ||||||
| 大车轨面至小车轨面距离 | H1 | 15000 | |||||||
| 导电架最外尺寸 | L3 | 10680 | 11830 | 13180 | |||||
| 右臂出度 | L2 | 9300 | 10450 | 11950 | |||||
| 左臂伸长 | L1 | 7700 | 9850 | 11850 | |||||
| 起重机最大高度 | H | 18000 | 18040 | 18080 | |||||
| 宽度 | BQ | 11388 | 12388 | ||||||
| 小车轮距 | Bx | 3190 | |||||||
| 大车轮距 | B | 9500 | 8000 | ||||||
| 重级工作制度 | 起重机最大轮压 | t | 36.6 | 22.3 | 22.7 | 25.8 | 26.6 | ||
| 重量 | 起重机总重 | 96.9 | 112.7 | 116.5 | 131.7 | 137.5 | |||
| 小车 | 17.7 | ||||||||
| 电动机 | 大车运行 | 型号/kw | YZR160L-6 | ||||||
| 小车运行 | YZR160M-6 | ||||||||
| 起升/开闭 | YZR28OM-10Z / YZR280M-10Z | ||||||||
| 速度 | 大车运行 | m/min | 46.9 | 39.7 | 30.5 | ||||
| 小车运行 | 49.6 | ||||||||
| 起升/开闭 | 40.92/ 40.92 | ||||||||
| 起升高度 | m | 轨上10M/轨下10M | |||||||
| 跨度 | s | 18 | 22 | 26 | 30 | 35 | |||
| 起重量 | t | 10 | |||||||
抓斗龙门吊厂家
MZ型抓斗龙门吊起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆、抓斗、电磁吸盘、欧式新型（低净空）等国标/非标/专用门式起重
