MGU型地铁出渣机
地铁出渣机介绍
U型地铁出渣机是在MG-U型双梁门式起重机的基础上设计的地出渣铁专用门式起重机，简称出渣机，又称出渣龙门吊、出渣门机等，起重量有25/5吨、32/5吨、45/10吨U型地铁出渣机，它是用于修建地铁、隧道工程出土用的专用门式起重机。

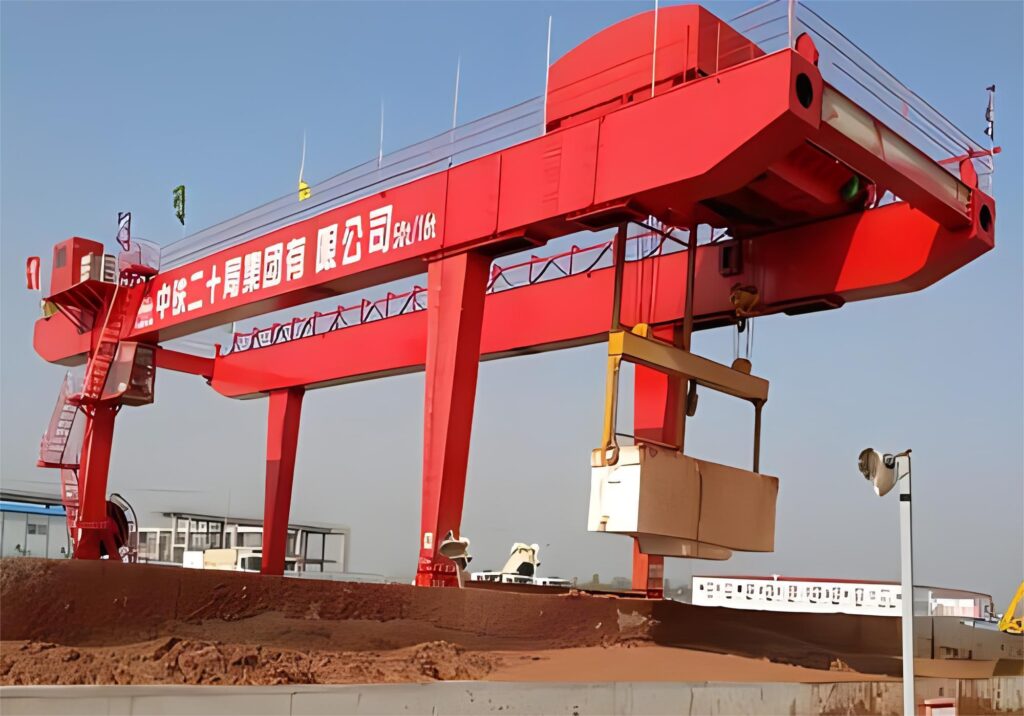

地铁出渣机图片
地铁出渣机组成部分
U型地铁出渣机由桥架、大车、小车、起升机构、料斗倾翻装置、电气控制系统等部分组成。起升机构：起升机构主要由电机、减速器、制动器、联轴器、浮动轴及卷筒组成。吊具结构：吊具结构主要由动滑轮组、平衡梁、叉形件及吊带组成。主要用于提升并运输装满渣土的渣斗。
地铁出渣机工作原理
MG型地铁出渣门式起重机的工作流程是：料斗中装好渣土后，由小车上方的起重机构提升到指定高度，然后装入地面上的大车中，直接运送到指定位置，最后由倾翻装置将料斗倾翻即可将渣土成功倒出。
地铁出渣机说明
- 产品名称：地铁出渣门式起重机
- 别名别称：出渣机/翻渣机/地铁门机
- 型号规格：U型
- 所属类别：双梁门式
- 产品产地：河南新乡
- 非标定制：接受非标制造
- 动力形式：三相交流380V-50Hz
- 是否现货：非现货/定制生产
- 生产周期：30~60天
- 包装形式：无
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修
地铁出渣机参数

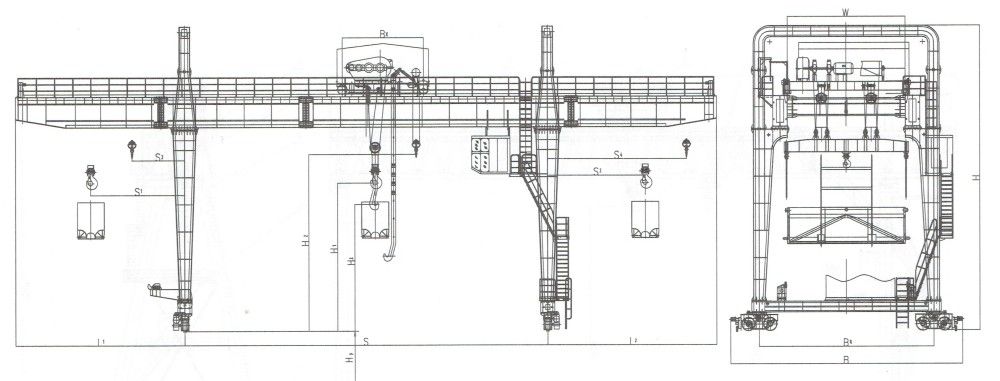

U型地铁出渣机结构示意图
U型地铁出渣机技术参数及主要尺寸表
| 起重量 | t | 25/5吨 | 32/5吨 | 45/10吨 | |||||||
| 跨度 | m | 12 | 18 | 26 | 12 | 20 | 24 | 28 | |||
| 起升高度 | 主 | m | 轨上6/轨下25 | 轨上6/轨下25 | 轨上6/轨下28 | ||||||
| 副 | 轨上9/轨下26 | 轨上9/轨下25 | 轨上9/轨下28 | ||||||||
| 工作制度 | A6 | ||||||||||
| 速度 | 起升 | 主 | m/min | 1.3-13 | 1-10 | 0.98-9.8 | |||||
| 副 | 8 | 8 | 7 | ||||||||
| 小车运行 | 2.5-25 | 3-30 | 3.37-33.7 | ||||||||
| 大车运行 | 3.8-38 | 4.5-45 | 4-40 | ||||||||
| 电机 | 起升 | 主 | Type/Kw | YZPBF280S2-6/63 | YZPBF315S1-8/63 | YZPBF315S1-6/90 | |||||
| 副 | ZD141-4/7.5 | ZD141-4/7.5 | ZD151-4/13 | ||||||||
| 小车运行 | YVPEJ100L1-4/2×2.2 | YVPEJ112M-4/2×4 | YVPEJ132M2-6/2×5.5 | ||||||||
| 大车运行 | YVPEJ132M-4/4×7.5 | YVPEJ160M-4/4×11 | YVPEJ160L-6/4×11 | ||||||||
| 整机总重 | t | 80 | 90 | 101 | 105 | 126 | 133 | 140 | |||
| 配重重量 | t | 15 | 20 | ||||||||
| 主要尺寸 | L1 | mm | 7800 | 6700 | 6700 | 7900 | 9300 | 9300 | 9300 | ||
| L2 | 8800 | 7900 | 9300 | 9300 | 9300 | ||||||
| H上 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||||
| H下 | 25000 | 21000 | 21000 | 28000 | 28000 | 28000 | 28000 | ||||
| H | 14790 | 15600 | 15600 | 16010 | 16303 | 16830 | 17090 | ||||
| H1 | 10400 | 10200 | 10200 | 9000 | 9000 | 9000 | 9000 | ||||
| S | 12 | 18000 | 26000 | 12000 | 20000 | 24000 | 28000 | ||||
| S1 | 4500 | 4000 | 4000 | 4000 | 4000 | 4500 | 3000 | ||||
| S2 | 3000 | 3000 | 3000 | 2000 | |||||||
| S3 | 3300 | 2800 | 2800 | 3000 | 3000 | 3000 | 2000 | ||||
| S4 | 4000 | 4000 | 4500 | 3000 | |||||||
| B | 11220 | 11500 | 10007 | 10500 | 12769 | 12785 | 11492 | ||||
| BQ | 8170 | 8400 | 7000 | 8010 | 9600 | 9616 | 8600 | ||||
| BX | 3440 | 3000 | 3000 | 5200 | 4100 | 4475 | 3800 | ||||
| W | 7500 | 5400 | 4000 | 2850 | 6500 | 6500 | 5500 | ||||
地铁出渣机厂家
U型地铁出渣机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造和出租租赁、安装调试、搬迁移装、大修改造、修理维修、年检维保等服务，更多地铁盾构门式起重机、提梁机、移梁机、隧道/架桥龙门吊和防爆、抓斗、电磁吸盘、欧式新型（低净空）、集装箱、造船等国标/非标/专用门式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
