MG型20t双主梁吊钩门式起重机参数MG型20吨通用门式起重机尺寸
20吨通用门式起重机参数尺寸
MG型20/5t双主梁吊钩门式起重机主要技术参数，20/5吨通用门式起重机主要外形尺寸，MG型20t双主梁通用门式起重机技术参数表，MG型20t双主梁吊钩门式起重机外形尺寸表，20吨双梁门式起重机主要技术参数及尺寸

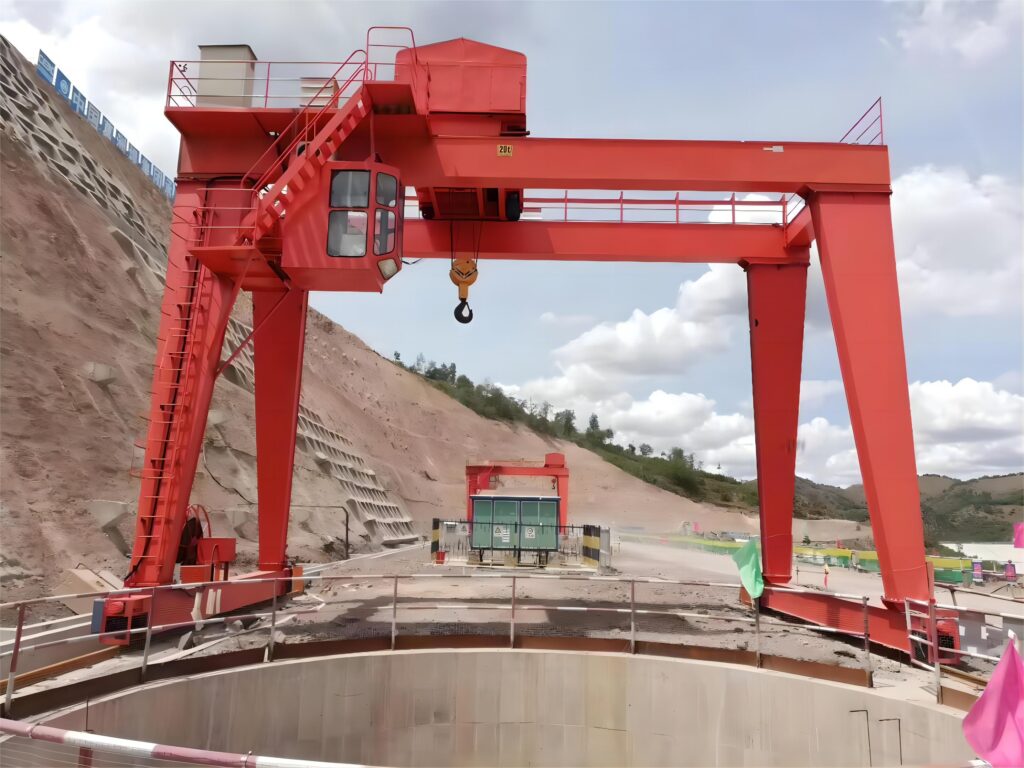

20吨通用门式起重机图片
20吨通用门式起重机介绍
MG型双梁吊钩门式起重机属双主梁通用门式起重机，也称20吨双梁龙门吊，由桥架、大车运行机构、小车、电气设备等部分构成。20t门式起重机是按照GB/T14406-1993《通用门式起重机》设计制造，起重量20t，工作环境为－20～＋40℃，工作级别A5、A6两种。
20吨通用门式起重机技术参数
MG型双梁吊钩门式起重机规格：20T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
还可根据用户使用需求非标设计定做定制起重机。

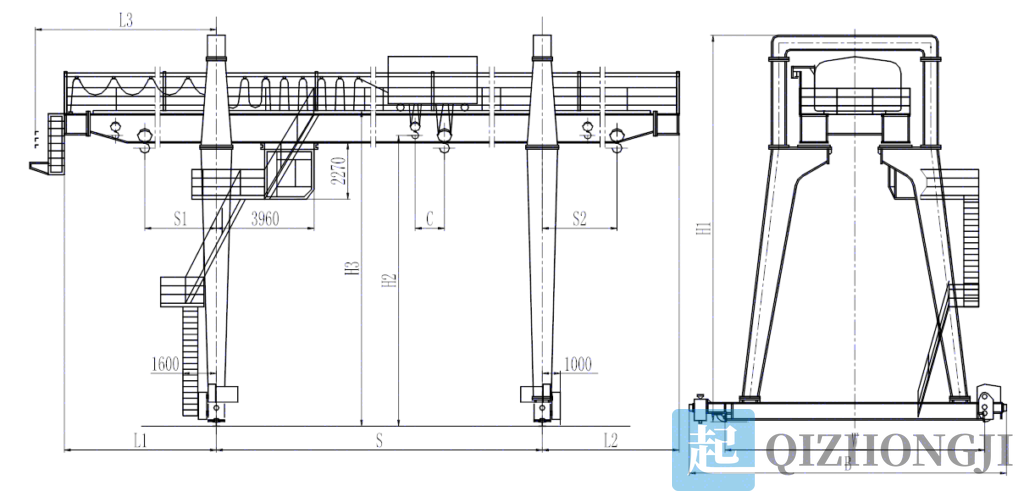

20吨通用门式起重机结构图
20吨通用门式起重机外形尺寸表
| 起重量Cap(t) | 20/5 | |||||
| 工 作 制 度 D u t y | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
| 最大起升高度(m) Max.Lifting Height |
主钩 | 10 | ||||
| 副钩 | 11 | |||||
| 速度(m/min) Speed | 起升Hoisting | 主钩 | 9.82 | |||
| 副钩 | 15.4 | |||||
| 小车运行Traversing | 39.76 | |||||
| 大车运行Traversing | 37.6 | |||||
| 电 动 机 型 号Motor | 起升Hoisting | 主钩 | YZR250M1-6/37 | |||
| 副钩 | YZR180L-6/15 | |||||
| 小车运行Traversing | YZR132M2-6/3.7 | |||||
| 大车运行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||
| 主要尺寸(mm)Main Dimension | S1 | 4900 | 5900 | 6900 | 7900 | |
| S2 | 5200 | 6200 | 7200 | 8200 | ||
| C | 836 | |||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| Hl | 13916 | 13966 | 14020 | 14120 | ||
| H2 | 10155 | 10205 | 10259 | 10309 | ||
| H3 | 11503 | 11553 | 11607 | 11657 | ||
| W | 8000 | |||||
| B | 10658 | |||||
| 重量(t)weight | 小车重量Trolley reight | 7.6 | ||||
| 起重机总重Total weigh | 75.1 | 81 | 88.5 | 94.8 | ||
| 最大轮压(KN) Max.Wheel loading |
206 | 213 | 223 | 232 | ||
| 荐用钢轨(Kg/m） Rail Recommended |
38,43,50 | |||||
| 电源Power Supply | 3AC 380V 50HZ | |||||
