MH型16t单梁门式起重机参数Mh型16吨电动葫芦门式起重机尺寸
16吨单梁门式起重机介绍
MH型16t单梁门式起重机（以下简称16吨单主梁门式起重机），16吨电动葫芦门式起重机与16吨电动葫芦配套使用，是一种有轨运行的中小型起重机，其适用起重量1~32吨，适用跨度12~35米，工作环境-20℃~+40℃内。
Mh型16吨电动葫芦门式起重机为一般用途起重机，多用于露天场所及仓库的装卸或抓取物料，本产品有地面操纵和室内操纵两种型式。

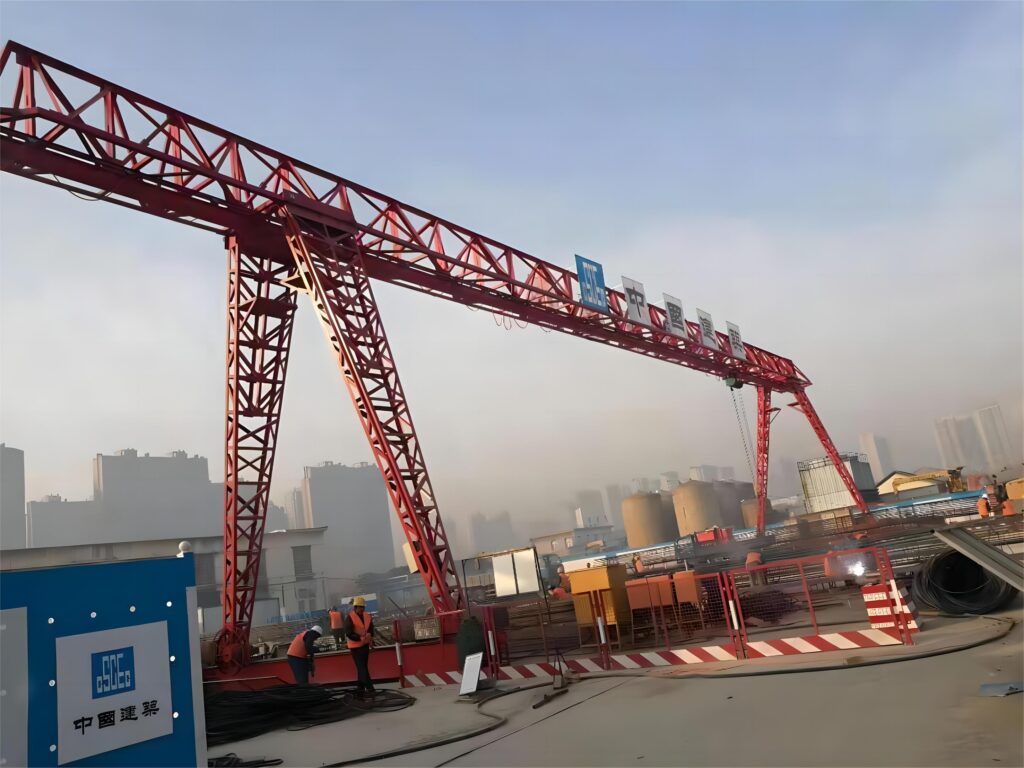

16吨单梁门式起重机图片
16吨单梁门式起重机工作环境：
单梁门式起重机工作环境在-20℃-＋40℃内，禁止吊运熔化金属及易燃、易爆物品，可根据客户使用要求制成单端外伸悬臂式或无悬臂式结构。

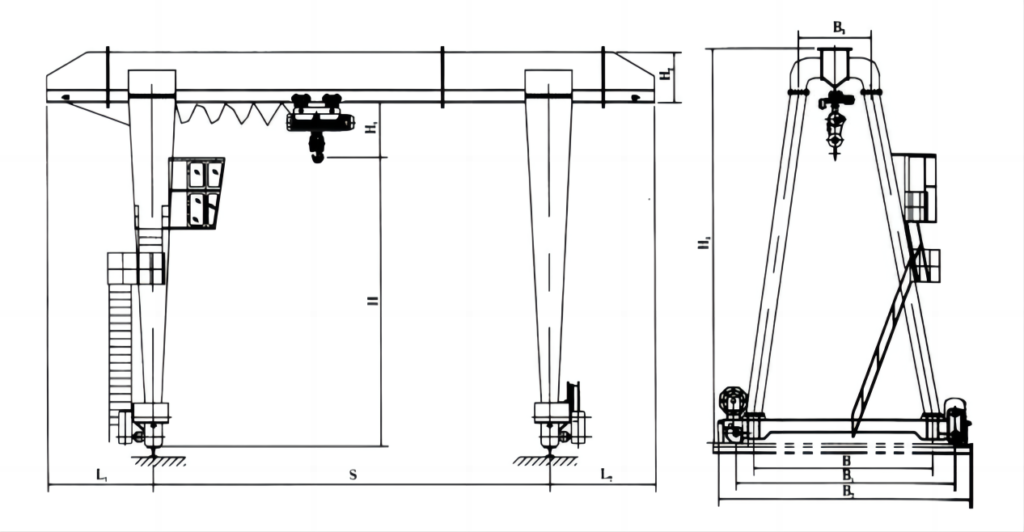

16吨单梁门式起重机结构图
16吨单梁门式起重机参数尺寸表
| 起重量Cap(t) | 16吨 | ||||||||||
| 起升高度Lifting HeightH(m) | 6 | 9 | |||||||||
| 跨度Span(m) | 10 | 14 | 18 | 22 | 26 | 10 | 14 | 18 | 22 | 26 | |
| 工作制度Duty | A3-A5 | ||||||||||
| 起升速度Lifting Speed | 3.5,3.5/0.35m/min(标准起升速度为3.5m/min) | ||||||||||
| 葫芦运行速度Travelling | 20、30m/min(标准葫芦运行速度为20m/min) | ||||||||||
| 起重机运行速度Travelling | 20、30、45m/min(标准起重机运行速度为30m/min) | ||||||||||
| 操纵方式Work type | 地控、室控、遥控 | ||||||||||
| 电源Powet Supply | 3AC,380V,50HZ | ||||||||||
| 装机容量Chief volume | 19KW | 20.6KW | 27KW | 19KW | 20.6KW | 27KW | |||||
| 荐用轨道Crane Rail | P24、P38 | ||||||||||
| 主要尺寸(mm) Main Dimension |
H1 | 1900 | |||||||||
| H2 | 8982 | 9117 | 9117 | 9492 | 9492 | 11982 | 2117 | 12117 | 12492 | 12492 | |
| W | 6130 | 6000 | 6430 | 6130 | 6000 | 6430 | |||||
| B | 6880 | 6750 | 7180 | 6880 | 6750 | 7180 | |||||
| L1 | 2 | 2.8 | 3.6 | 4.4 | 5.2 | 2 | 2.8 | 3.6 | 4.4 | 5.2 | |
| L2 | 2.5 | 3.5 | 4.5 | 5.5 | 6.5 | 2.5 | 3.5 | 4.5 | 5.5 | 6.5 | |
| 最大轮压(KN)Max.Wheel loading | 有悬臂 | 168 | 173 | 184 | 198 | 206 | 176 | 186 | 192 | 209 | 217 |
| 无悬臂 | 140 | 144 | 148 | 157 | 161 | 148 | 152 | 155 | 166 | 170 | |
| 起重机总重(t)Total weight | 有悬臂 | 16 | 19 | 21.5 | 26.1 | 28.8 | 18.8 | 22.1 | 13.1 | 16.7 | 19.1 |
| 无悬臂 | 15.1 | 17.4 | 19.2 | 22.8 | 24.6 | 18 | 20.6 | 22 | 26.3 | 28.2 | |
