SDXQ型手动单梁悬挂起重机
手动单梁悬挂起重机介绍
SDXQ型手动单梁悬挂起重机，起重量有1吨、2吨、3吨等，LXS型手动单梁悬挂起重机是由大车运行机构、主梁、手动小车（猫头吊）、手拉葫芦等共同组成，属于有轨行走起重机，动力形式为手拉链条传动，主要用于无电力车间和易燃易爆场所使用。
手动单梁悬挂起重机说明
- 产品名称：手动单梁悬挂起重机
- 别名别称：手动悬挂天车/吊机/航车
- 型号规格：SDXQ-3型、LXS型
- 所属类别：手动悬挂桥式
- 产品产地：河南新乡
- 设计标准：国标
- 制造标准：国标
- 非标定制：可非标定制
- 动力形式：手动
- 是否现货：定制生产
- 生产周期：10~15天
- 供货范围：全国
- 送达方式：自提/代办托运
- 是否安装：安装另计
- 售后方式：一年保修

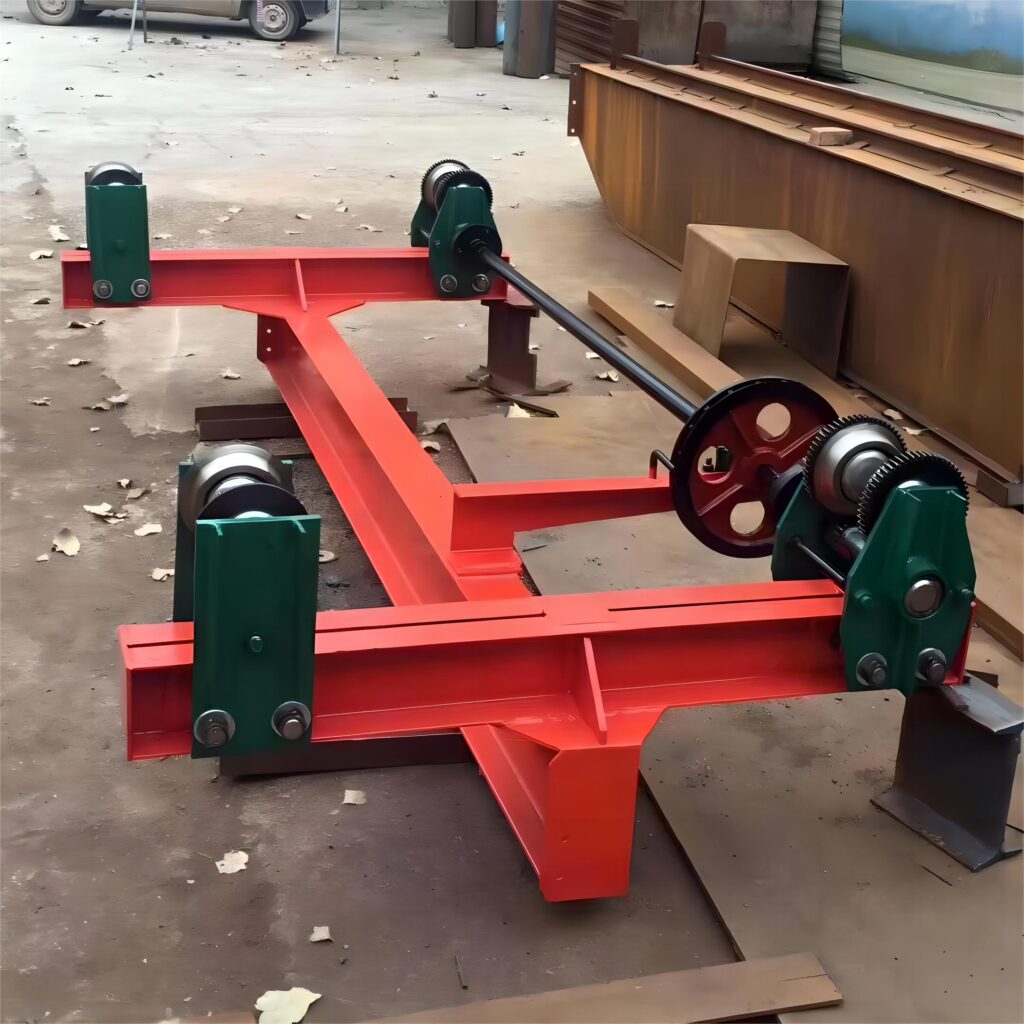

手动单梁悬挂起重机图册
手动单梁悬挂起重机参数

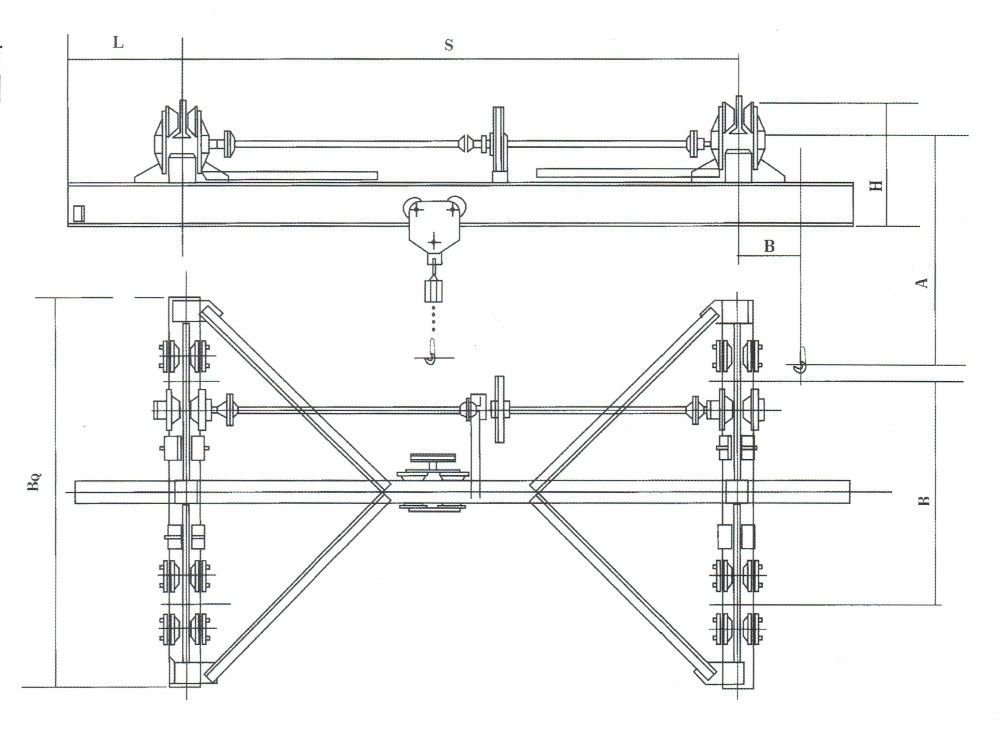

SDXQ型手动单梁悬挂起重机设计图
SDXQ型手动单梁悬挂起重机技术参数
| 起重量（吨） | 0.5吨 | 1吨 | 2吨 | 3吨 | ||||||||||||
| 跨度（米） | 3~5 | 5.5~8 | 9~10 | 11~12 | 3~5 | 5.5~8 | 9~10 | 11~12 | 3~5 | 6~8 | 9~10 | 11~12 | 3~5 | 6~8 | 9~10 | 11~12 |
| 起升高度（米） | 2.5-12 | 2.5-12 | 3-12 | 3-12 | ||||||||||||
| 轨道型号 | 120a-130c | 120a-130c | 124a-136c | 124a-136c | ||||||||||||
| 配套小车型号 | SDX-3.WA1/2 | SDX-3.WA1 | SDX-3.WA2 | DX-3.WA3 | ||||||||||||
| 配套手拉葫芦型号 | HS1/2 | HS1 | HS2 | HS3 | ||||||||||||
SDXQ型手动单梁悬挂起重机技术参数及外形尺寸表
| 起重量（t） | 跨度 (m) |
起重机总重 (Kg) |
最大轮压 (Kn) |
基本尺寸（mm） | 牵拉力 | |||||||
| H | B | BQ | A | S1 | L | 起重 (kg) |
大车 (kg) |
小车 (kg) |
||||
| 0.5吨 | 3 | 451 | 1.98 | 525 | 1000 | 1516 | 746 | 805 | 1000 | 19.5 | 6 | 3 |
| 3.5 | 466 | 2.00 | ||||||||||
| 4 | 478 | 2.01 | ||||||||||
| 4.5 | 490 | 2.02 | ||||||||||
| 5 | 501 | 2.04 | ||||||||||
| 5.5 | 602 | 2.20 | 585 | 1200 | 1716 | 800 | 1005 | 1200 | ||||
| 6 | 642 | 2.21 | ||||||||||
| 7 | 678 | 2.26 | ||||||||||
| 8 | 714 | 2.32 | ||||||||||
| 9 | 872 | 2.54 | 605 | 1500 | 2016 | 820 | 1205 | 1400 | ||||
| 10 | 913 | 2.59 | ||||||||||
| 11 | 1078 | 2.76 | 635 | 1700 | 2216 | 850 | ||||||
| 12 | 1127 | 2.81 | ||||||||||
| 3 | 470 | 3.40 | 545 | 1000 | 1516 | 816 | 852 | 1000 | 21 | 9 | 5 | |
| 3.5 | 500 | 3.50 | ||||||||||
| 4 | 514 | 3.52 | ||||||||||
| 4.5 | 527 | 3.54 | ||||||||||
| 5 | 541 | 3.55 | ||||||||||
| 5.5 | 677 | 3.73 | 605 | 1200 | 1716 | 870 | 1052 | 1200 | ||||
| 6 | 698 | 3.75 | ||||||||||
| 7 | 740 | 3.85 | ||||||||||
| 8 | 780 | 3.86 | ||||||||||
| 9 | 1012 | 4.03 | 665 | 1500 | 2016 | 903 | 1252 | 1400 | ||||
| 10 | 1063 | 4.21 | ||||||||||
| 11 | 1393 | 4.80 | 745 | 1700 | 2216 | 1000 | ||||||
| 12 | 1551 | 4.90 | ||||||||||
| 2吨 | 3 | 567 | 6.41 | 585 | 1200 | 1726 | 1150 | 560 | 800 | 32.5 | 12 | 11 |
| 3.5 | 586 | 6.44 | ||||||||||
| 4 | 605 | 6.46 | ||||||||||
| 4.5 | 622 | 6.48 | ||||||||||
| 5 | 639 | 6.50 | ||||||||||
| 5.5 | 824 | 6.76 | 665 | 1500 | 2026 | 1227 | 760 | 1000 | ||||
| 6 | 860 | 6.80 | ||||||||||
| 7 | 902 | 6.85 | ||||||||||
| 8 | 954 | 6.90 | ||||||||||
| 9 | 1186 | 7.21 | 745 | 1700 | 2226 | 1305 | 960 | 1200 | ||||
| 10 | 1250 | 7.26 | ||||||||||
| 11 | 1605 | 8.88 | 780 | 1700 | 2426 | 1345 | ||||||
| 12 | 1674 | 8.90 | ||||||||||
| 3吨 | 3 | 831 | 4.90 | 566 | 1200 | 2126 | 1284 | 340 | 600 | 34.5 | 15 | 13 |
| 3.5 | 864 | 4.92 | ||||||||||
| 4 | 884 | 4.94 | ||||||||||
| 4.5 | 901 | 4.96 | ||||||||||
| 5 | 928 | 4.98 | ||||||||||
| 5.5 | 1244 | 5.58 | 706 | 1500 | 2426 | 1422 | 540 | 800 | ||||
| 6 | 1279 | 5.60 | ||||||||||
| 7 | 1347 | 5.64 | ||||||||||
| 8 | 1416 | 5.66 | ||||||||||
| 9 | 1637 | 6.23 | 746 | 1700 | 2626 | 1460 | 740 | 1000 | ||||
| 10 | 1712 | 6.30 | ||||||||||
| 11 | 1966 | 6.42 | 796 | 1508 | ||||||||
| 12 | 2047 | 6.50 | ||||||||||
手动单梁悬挂起重机厂家
SDXQ-3型手动单梁悬挂起重机生产厂家并提供非标起重量、跨度、起升高度、等方面的设计制造、安装调试、大修改造、修理维修维保等服务。更多通用吊钩、防爆、抓斗、电磁吸盘、冶金耐高温、变频调速、欧式新型（低净空）等国标/非标/专用起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
