YH型冶金耐高温电动葫芦
冶金电动葫芦介绍
YH系列冶金电动葫芦主要用于吊运熔融金属的冶金起重机设备，又称耐高温电动葫芦，其起重量有：2吨、3吨、5吨、10吨（t），起升高度≤20米，工作环境温度为-10℃~60℃，在40℃的环境温度下，相对湿度不大于50%。电动葫芦具有双制动、双限位、隔热板等多种安全保护装置保护功能。冶金电动葫芦可与LDY型冶金单梁起重机、LHY型冶金双梁桥式起重机等配套使用，也可安装于车间固定下悬轨道单独使用，是理想的轻型冶金起重设备。冶金电动葫芦的设计、制造满足国家质检总局所发的质检办特函[2007]375号文件。其他吊运熔融非金属材料和吊运炽热固态金属的场所也可参照选用。
冶金电动葫芦说明
- 产品名称：冶金电动葫芦
- 别名别称：冶金吊葫芦/耐高温电动葫芦
- 型号规格：YH型
- 所属类别：冶金钢丝绳式
- 产品产地：河南新乡
- 非标定制：可非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：7~10天
- 供货范围：全国
- 送达方式：自提/代办托运
- 是否安装：安装另计
- 售后方式：一年保修

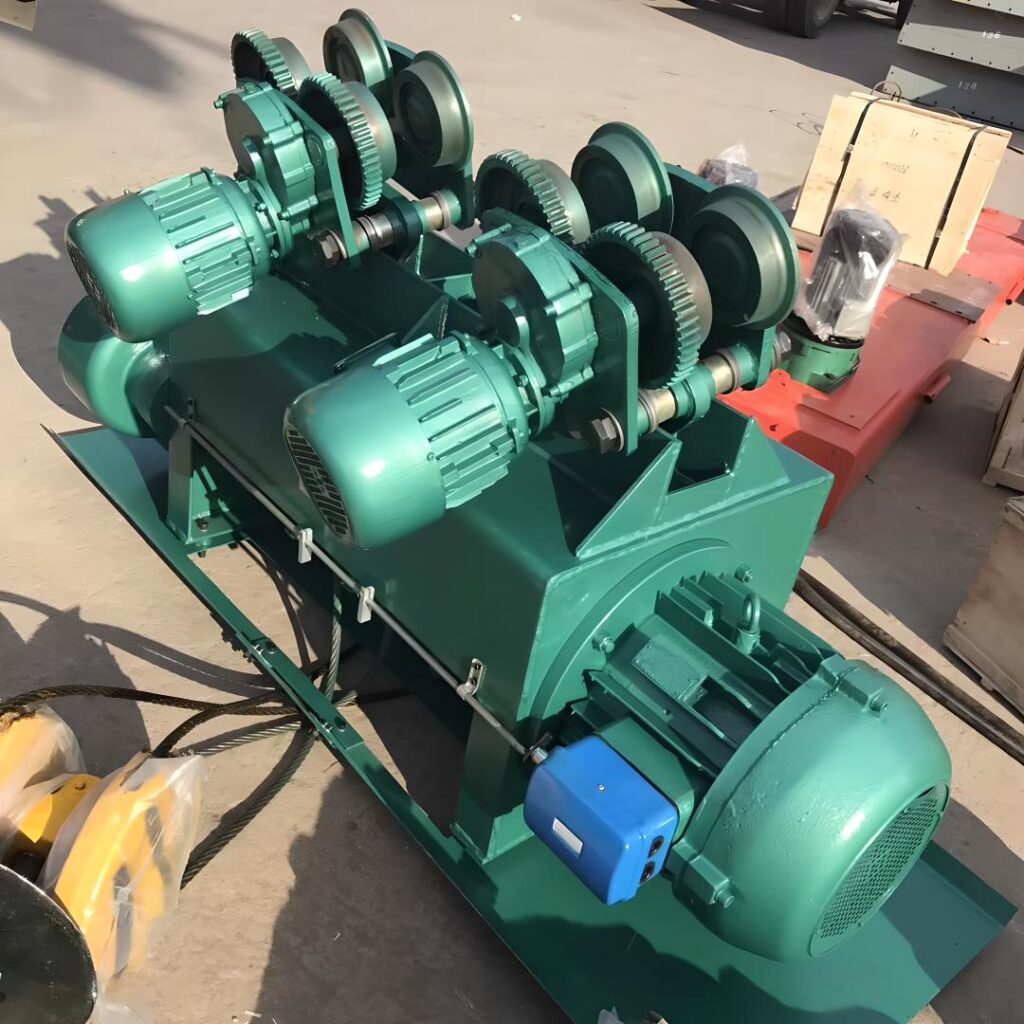

冶金电动葫芦图册
冶金电动葫芦参数

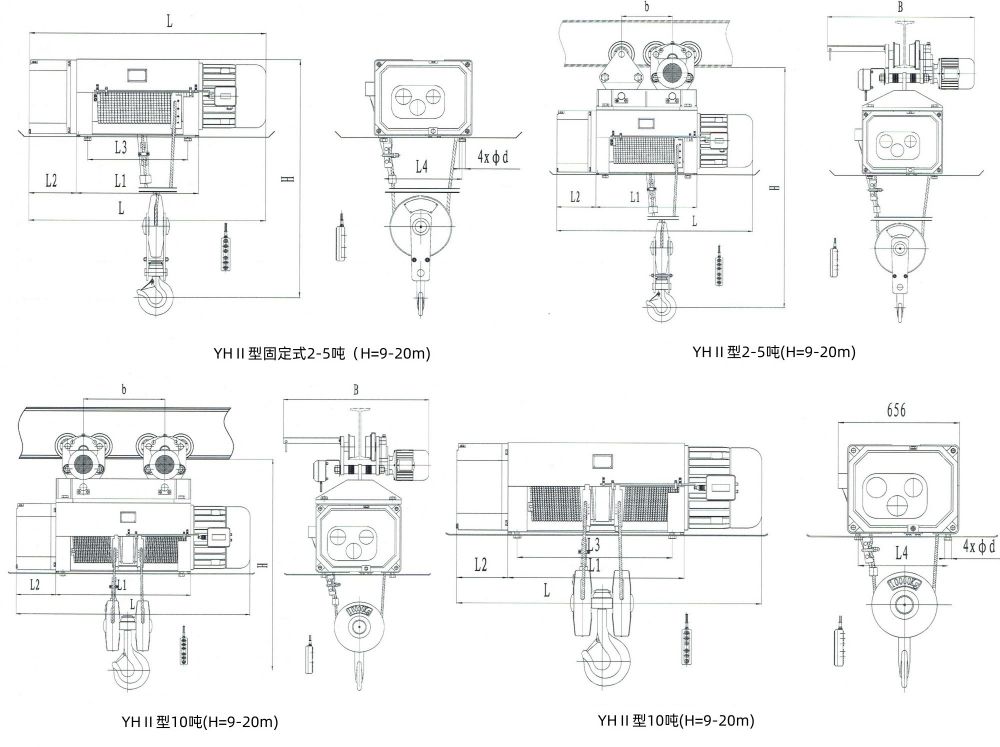

YH型冶金电动葫芦外形结构尺寸图
YH型冶金电动葫芦技术参数表
| 起重量 | (t) | 2 | 3 | 5 | 10 | |||||||||||||||||||||||||||||
| 型号 | YHⅡ | |||||||||||||||||||||||||||||||||
| 起升高度 | (m) | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | |||||||||||||
| 起升速度 | (m/min) | 8(2/8) | 8(2/8) | 8(2/8) | 7(1.75/7) | |||||||||||||||||||||||||||||
| 运行速度 | (m/min) | 20 | ||||||||||||||||||||||||||||||||
| 钢丝绳 | 绳径 | (mm) | 11 | 13 | 15 | |||||||||||||||||||||||||||||
| 结构 | 6×37+1WR 6×37+1WR |
|||||||||||||||||||||||||||||||||
| 运行轨道 | 20a-30c | 25a-50b | 32b-50b | |||||||||||||||||||||||||||||||
| 最小曲率半径 | (m) | 2 | 3 | 4 | 5 | 6 | 2 | 3 | 4 | 5 | 6 | 2.5 | 3 | 4 | 5 | 6 | 3.5 | 4 | 6 | 75 | 9 | |||||||||||||
| 起升电机 | 型号功率 | (kw) | ZD131-4(ZDD41-4/16) | ZD132-4(ZDD41-4/16) | ZD141-4(ZDD51-4/20) | ZD151-4(ZDD52-4/20) | ||||||||||||||||||||||||||||
| 3.0(3.0/0.75) | 4.5(4.5/1.1) | 7.5(7.5/2.0) | 13(13/3.5) | |||||||||||||||||||||||||||||||
| 转速 | (r/min) | 1380/330 | 1380/330 | 1400/330 | 1400/330 | |||||||||||||||||||||||||||||
| 电流 | (A) | 7.6(7.6/2.3) | 11(11/3.5) | 18(18/5.6) | 30(30/9.4) | |||||||||||||||||||||||||||||
| 运 行 电 机 |
型号 | ZDY112-4 | ZDY121-4 | |||||||||||||||||||||||||||||||
| 功率 | (kw) | 0.4 | 0.8 | |||||||||||||||||||||||||||||||
| 转速 | (r/min) | 1380 | 1380 | |||||||||||||||||||||||||||||||
| 电流 | (A) | 1.25 | 2.4 | |||||||||||||||||||||||||||||||
| 结合次数 | (次) | 300 | ||||||||||||||||||||||||||||||||
| 工作制度 | FC=50% | |||||||||||||||||||||||||||||||||
| 电源 | 三相交流380V-50Hz | |||||||||||||||||||||||||||||||||
| 基 本 尺 寸 |
L | mm | 1044 | 1147 | 1943 | 2124 | 2244 | 1110 | 1213 | 2009 | 2190 | 2310 | 1256 | 1356 | 1461 | 1561 | 1631 | 1647 | 1828 | 2009 | 2190 | 2310 | ||||||||||||
| L1 | 559 | 662 | 765 | 868 | 939 | 559 | 662 | 765 | 868 | 939 | 600 | 700 | 805 | 905 | 975 | 950 | 1131 | 1312 | 1493 | 1613 | ||||||||||||||
| L2 | 192 | 234 | 272 | 278 | ||||||||||||||||||||||||||||||
| L3 | 439 | 542 | 645 | 748 | 819 | 439 | 542 | 645 | 748 | 819 | 439 | 542 | 645 | 748 | 819 | 825 | 1006 | 1187 | 1368 | 1488 | ||||||||||||||
| L4 | 362 | 362 | 362 | 486 | ||||||||||||||||||||||||||||||
| b | 205 | 332 | 435 | 538 | 609 | 205 | 332 | 435 | 538 | 609 | 228 | 570 | 675 | 775 | 845 | 574 | 755 | 936 | 1117 | 1237 | ||||||||||||||
| 950 | 1055 | |||||||||||||||||||||||||||||||||
| B | ||||||||||||||||||||||||||||||||||
| 1300 | 1315 | 1400 | 1590 | 1600 | ||||||||||||||||||||||||||||||
| H | ||||||||||||||||||||||||||||||||||
| d | 25 | |||||||||||||||||||||||||||||||||
| 自重±10% | 运行 | Kg | 439 | 457 | 479 | 494 | 505 | 475 | 493 | 515 | 530 | 541 | 679 | 752 | 776 | 794 | 809 | 1169 | 1221 | 1282 | 1326 | 1396 | ||||||||||||
| 固定 | 409 | 427 | 449 | 464 | 475 | 445 | 463 | 485 | 500 | 511 | 644 | 717 | 741 | 759 | 774 | 1129 | 1181 | 1242 | 1286 | 1356 | ||||||||||||||
冶金电动葫芦厂家
YH系列冶金电动葫芦设计形式有小车运行式、台车座式、台车挂式、固定座式、固定挂式等，厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造、安装调试、大修改造、修理维修、年检维保等服务，更多防爆/矿用/船用电动葫芦、冶金耐高温、酸洗、变频调速、高卷扬、双胞胎（子母式）、欧式新型低净空、同轴同步等国标/非标/专用电动葫芦厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
