YWZ(8)电力液压鼓式制动器YWZ(8)电力液压鼓式刹车抱闸
制动器产品介绍
YWZ8电力液压鼓式制动器型号规格有：YWZ8-200/E23、YWZ8-200/E30、YWZ8-300/E30、YWZ8-300/E50、YWZ8-300/E80、YWZ8-400/E50、YWZ4B-400/E70、YWZ8-400/E80、YWZ8-400/E121、YWZ8-500/E121、YWZ8-500/E201、YWZ8-600/E121、YWZ8-600/E201、YWZ8-600/E301、YWZ8-700/E201、YWZ8-710/E301、YWZ8-800/E301型等，鼓式制动器广泛用于起重机械、运输、冶金、港口、码头、建筑机械等机械驱动装置的减速或制动。根据用户要求，可生产各种常开、防爆及非标制动器产品。
制动器产品说明
- 产品名称：YWZ(8)电力液压鼓式制动器
- 别名别称：抱闸/制动刹车
- 型号规格：YWZ(8)型系列
- 所属类别：液压鼓式制动器
- 产品产地：河南新乡长垣/焦作武陟
- 非标定制：可定制
- 是否现货：部分现货
- 生产周期：10~20天
- 包装形式：无
- 供货范围：全国
- 送达方式：自提或快递托运
- 是否安装：安装另计
- 售后方式：一年保修
制动器产品图册
制动器相关参数

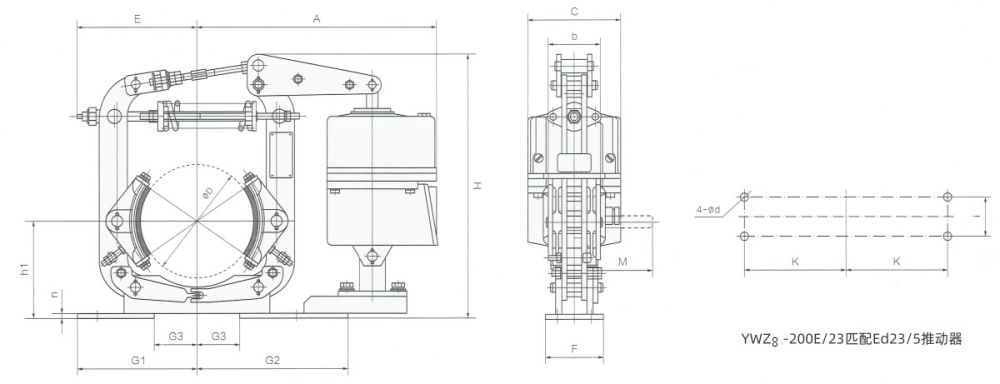

YWZ(8)电力液压鼓式制动器外形尺寸图
YWZ(8)电力液压鼓式制动器技术参数与主要尺寸数据表
| 制动器型号 | 匹配推动器 | 制动力矩(N.m) | 退距(mm) | A | b | C | d | D | E | F | G1 | G2 | H | h1 | i | K | M | n | G3 | 重量 (kg) |
|
| YWZ8-200/E23 | Ed23/5 | 135-200 | 0.7 | 430 | 90 | 160 | 17 | 200 | 210 | 100 | 210 | 265 | 470 | 170 | 60 | 175 | 140 | 8 | 75 | 35 | |
| YWZ8-200/E30 | Ed30/5 | 135-310 | 190 | 43 | |||||||||||||||||
| YWZ8-300/E30 | Ed30/5 | 200-320 | 1 | 500 | 140 | 160 | 22 | 300 | 310 | 130 | 300 | 300 | 610 | 240 | 80 | 250 | 180 | 12 | 120 | 65 | |
| YWZ8-300/E50 | Ed50/6 | 200-550 | 540 | 190 | 270 | 80 | |||||||||||||||
| YWZ8-300/E80 | Ed80/6 | 350-850 | 92 | ||||||||||||||||||
| YWZ8-400/E50 | Ed50/6 | 600-750 | 1 | 660 | 180 | 190 | 22 | 400 | 355 | 180 | 350 | 400 | 760 | 320 | 130 | 325 | 220 | 14 | 150 | 120 | |
| YWZ8-400/E80 | Ed80/6 | 600-1300 | 130 | ||||||||||||||||||
| YWZ8-400/E121 | Ed121/6 | 850-2000 | 650 | 240 | 150 | ||||||||||||||||
| YWZ8-500/E121 | Ed121/6 | 1000-2600 | 1.2 | 735 | 200 | 240 | 22 | 500 | 455 | 200 | 405 | 455 | 930 | 400 | 150 | 380 | 280 | 16 | 205 | 220 | |
| YWZ8-500/E201 | Ed201/6 | 1500-3700 | |||||||||||||||||||
| YWZ8-600/E121 | Ed121/6 | 1700-2800 | 1.3 | 845 | 240 | 240 | 26 | 600 | 543 | 220 | 500 | 550 | 1110 | 475 | 170 | 475 | 310 | 20 | 240 | 360 | |
| YWZ8-600/E201 | Ed201/6 | 1700-4300 | |||||||||||||||||||
| YWZ8-600/E301 | Ed301/6 | 3000-6500 | |||||||||||||||||||
| YWZ8-700/E201 | Ed201/6 | 3000-5000 | 1.3 | 948 | 280 | 240 | 34 | 700 | 615 | 280 | 580 | 650 | 1278 | 550 | 200 | 540 | 380 | 25 | 300 | 450 | |
| YWZ8-700/E301 | Ed301/6 | 3700-8000 | |||||||||||||||||||
| YWZ8-800/E301/12 | Ed301/12 | 6000-10000 | 1.6 | 1027 | 320 | 240 | 34 | 800 | 640 | 310 | 670 | 830 | 1430 | 600 | 240 | 620 | 440 | 38 | 310 | 560 | |
制动器符合标注
YWZ4B电力液压鼓式制动器安装尺寸和制动力矩参数符合GB6333-86标准，技术条件符合JB/T6406-2006标准；
可增设附加功能（见下表制动器附加功能）。
| 制动器附件功能表 | |
| 附加功能代号 | 附加功能 |
| M | 衬垫磨损自动补偿装置 |
| K1 | 开闸(上升)显示行程开关 |
| K2 | 闭闸(下降)显示行程开关 |
| K3 | 衬垫磨损极限显示行程开关 |
| S1 | 左式手动装置 |
| S2 | 右式手动装置 |
制动器主要特点：
性能安全可靠、制动平稳，动作频率高。
制动器使用条件：
环境温度-20℃~45℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品;
空气相对湿度不大于90%；
使用地点的海拔高度符合GB755-2008。
YWZ8电力液压鼓式制动器生产厂家还为用户提供YWZB、YWZ3B、YWZ4B、YWZ9(YWZ5）、YWZ13、YW、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制动器，厂用防爆、厂用BZES隔爆封闭式制动器、矿用DYW防爆制动器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盘式制动器，YLBZ(液压轮边制动器)、YFX(电力液压防风铁楔制动器)、YJGQ(液压夹轨器)等防风制动器，ED1YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等成套零部件及相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务，更多国标/非标/专用工业制动器厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
