YWZ(4B)系列电力液压鼓式制动器YWZ(4B)型电力液压鼓式刹车抱闸
制动器产品介绍
YWZ4B电力液压鼓式制动器型号规格有：YWZ4B-100/23、YWZ4B-150/E23、YWZ4B-200/E23、YWZ4B-200/E30、YWZ4B-200/40、YWZ4B-300/E30、YWZ4B-300/E40、YWZ4B-300/E50、YWZ4B-300/E70、YWZ4B-300/E80、YWZ4B-400/E50、YWZ4B-400/E70、YWZ4B-400/E80、YWZ4B-400/E121、YWZ4B-500/E121、YWZ4B-500/E201、YWZ4B-600/E121、YWZ4B-600/E201、YWZ4B-700/E201、YWZ4B-710/E301、YWZ4B-800/E301型等，鼓式制动器广泛用于起重机械、运输、冶金、港口、码头、建筑机械等机械驱动装置的减速或制动。根据用户要求，可生产各种常开、防爆及非标制动器产品。
制动器产品说明
- 产品名称：YWZ(4B)电力液压鼓式制动器
- 别名别称：抱闸/刹车
- 型号规格：YWZ(4B)型
- 所属类别：液压鼓式制动器
- 产品产地：河南新乡长垣/焦作武陟
- 非标定制：可定制
- 是否现货：部分现货
- 生产周期：10~20天
- 包装形式：无
- 供货范围：全国
- 送达方式：自提或快递托运
- 是否安装：安装另计
- 售后方式：一年保修
制动器产品图册
制动器相关参数

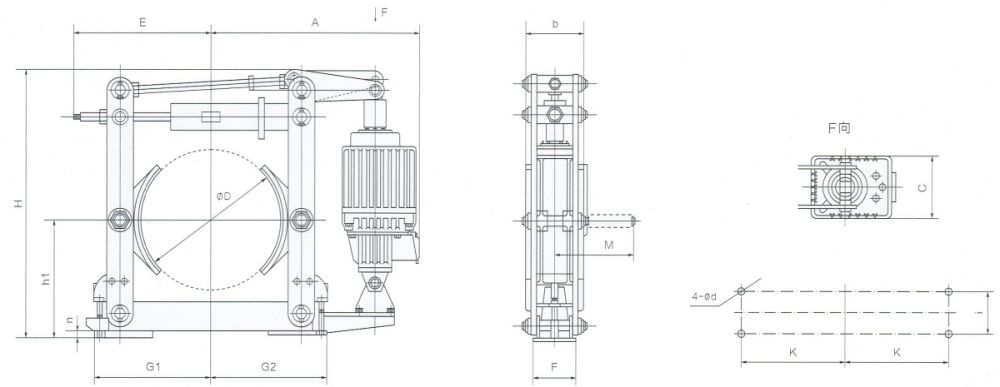

YWZ4B电力液压鼓式制动器外形尺寸图
YWZ4B电力液压鼓式制动器技术参数与主要尺寸表
| 制动器型号 | 匹配推动器 | 制动力矩(N.m) | 退距(mm) | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | 重量 (kg) |
|
| YWZ4B-100/E23 | Ed23/5 | 40 | 0.6 | 320 | 70 | 160 | 100 | 13 | 125 | 75 | 125 | 125 | 375 | 100 | 40 | 110 | 162 | 6 | 22 | |
| YWZ4B-150/E23 | Ed23/5 | 100 | 0.6 | 350 | 90 | 160 | 150 | 17 | 173 | 100 | 170 | 170 | 430 | 140 | 60 | 150 | 162 | 8 | 23 | |
| YWZ4B-200/E23 | Ed23/5 | 200 | 430 | – | – | – | – | 431 | – | – | – | – | – | 32 | ||||||
| YWZ4B-200/E30 | Ed30/5 | 230 | 0.7 | 427 | 90 | 160 | 200 | 17 | 463 | 34 | ||||||||||
| YWZ4B-200/E40 | Ed2 40/5 | 270 | 430 | 460 | 36 | |||||||||||||||
| YWZ4B-300/E30 | Ed30/5 | 320 | 0.7 | 487 | 140 | 160 | 300 | 22 | 281 | 130 | 280 | 280 | 595 | 240 | 80 | 250 | 240 | 10 | 65 | |
| YWZ4B-300/E40 | Ed2 40/5 | 400 | 490 | 195 | 595 | 68 | ||||||||||||||
| YWZ4B-300/E50 | Ed50/5 | 630 | 527 | 195 | 585 | 78 | ||||||||||||||
| YWZ4B-300/E70 | Ed2 70/6 | 700 | 527 | 195 | 598 | 78 | ||||||||||||||
| YWZ4B-300/E80 | Ed80/6 | 750 | 527 | 195 | 600 | 79 | ||||||||||||||
| YWZ4B-400/E50 | Ed50/5 | 1000 | 0.8 | 662 | 180 | 195 | 400 | 22 | 370 | 180 | 360 | 360 | 735 | 320 | 130 | 325 | 315 | 12 | 128 | |
| YWZ4B-400/E70 | Ed2 70/6 | 1100 | 662 | 128 | ||||||||||||||||
| YWZ4B-400/E80 | Ed80/6 | 1600 | 662 | |||||||||||||||||
| 140 | ||||||||||||||||||||
| YWZ4B-400/E121 | Ed121/6 | 2000 | 653 | 240 | 155 | |||||||||||||||
| YWZ4B-500/E121 | Ed121/6 | 2500 | 0.8 | 713 | 200 | 240 | 500 | 22 | 440 | 200 | 415 | 415 | 925 | 400 | 150 | 380 | 375 | 15 | 210 | |
| YWZ4B-500/E201 | Ed201/6 | 3600 | ||||||||||||||||||
| YWZ4B-600/E121 | Ed121/6 | 3200 | 0.8 | 848 | 240 | – | 600 | 26 | 555 | 220 | 505 | 520 | 1100 | 475 | 170 | 475 | 458 | 18 | 390 | |
| YWZ4B-600/E201 | Ed201/6 | 5000 | 390 | |||||||||||||||||
| YWZ4B-700/E201 | Ed201/6 | 8000 | 0.8 | 978 | 280 | 240 | 700 | 34 | 705 | 270 | 580 | 600 | 1245 | 550 | 200 | 540 | 585 | 25 | 465 | |
| YWZ4B-700/E301 | Ed301/12 | 8650 | 466 | |||||||||||||||||
| YWZ4B-800/E301 | Ed301/12 | 12500 | 0.9 | 1115 | 320 | 240 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 675 | 25 | 885 | |
制动器符合标注
YWZ4B电力液压鼓式制动器安装尺寸和制动力矩参数符合GB6333-86标准，技术条件符合JB/T6406-2006标准；
可增设附加功能（见下表制动器附加功能）。
| 制动器附件功能表 | |
| 附加功能代号 | 附加功能 |
| M | 衬垫磨损自动补偿装置 |
| K1 | 开闸(上升)显示行程开关 |
| K2 | 闭闸(下降)显示行程开关 |
| K3 | 衬垫磨损极限显示行程开关 |
| S1 | 左式手动装置 |
| S2 | 右式手动装置 |
制动器主要特点：
性能安全可靠、制动平稳，动作频率高。
制动器使用条件：
环境温度-20℃~45℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体，否则应采用防腐型产品;
空气相对湿度不大于90%；
使用地点的海拔高度符合GB755-2008。
制动器型号意义
YWZ4B电力液压鼓式制动器生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ13、YW、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制动器，厂用防爆、厂用BZES隔爆封闭式制动器、矿用DYW防爆制动器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盘式制动器，YLBZ(液压轮边制动器)、YFX(电力液压防风铁楔制动器)、YJGQ(液压夹轨器)等防风制动器，ED1YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等成套零部件及相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务，更多国标/非标/专用工业制动器厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
