MW5系列吊运废钢用电磁铁MW5型圆形电磁吸盘
电磁吸盘介绍
MW5系列吊运废钢用电磁铁有常温型、耐高温型、高频型、耐高温高频型等，它适用于搬运铸铁锭、钢球及各种废钢。其励磁方式可采用定电压方式、强励磁方式和过励磁方式。MW5系列吊运废钢用电磁铁主要型号有：常温型有：MW5-70L/1、MW5-80L/1、MW5-90L/1、MW5-100L/1、MW5-110L/1、MW5-120L/1、MW5-130L/1、MW5-150L/1、MW5-165L/1、MW5-180L/1、MW5-210L/1、MW5-240L/1型；耐高温型有：MW5-70L2、MW5-80L2、MW5-90L/2、MW5-100L/2、MW5-110L/2、MW5-120L/2、MW5-130L/2、MW5-150L/2、MW5-165L/2、MW5-180L/2、MW5-210L/2、MW5-240L/2型；高频型有：MW5-100L/1-75、MW5-110L/1-75、MW5-120L/1-75、MW5-130L/1-75、MW5-150L/1-75、MW5-165L/1-75、MW5-180L/1-75、MW5-210L/1-75、MW5-240L/1-75型；耐高温高频型有：MW5-100L/2-75、MW5-110L/2-75、MW5-120L/2-75、MW5-130L/2-75、MW5-150L/2-75、MW5-165L/2-75、MW5-180L/2-75、MW5-210L/2-75、MW5-240L/2-75型等，生产厂家承接标准非标电磁铁（电磁吸盘）的设计制造和安装维修。
电磁吸盘说明
- 产品名称：MW5系列吊运废钢用电磁铁
- 别名别称：电磁吸盘起重吸盘起重磁铁
- 型号规格：MW5型
- 所属类别：电磁吊具
- 产品产地：河南新乡湖南岳阳
- 非标定制：承接非标制造
- 是否现货：定制生产
- 生产周期：7~10天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
- 发货地区：河南新乡长垣

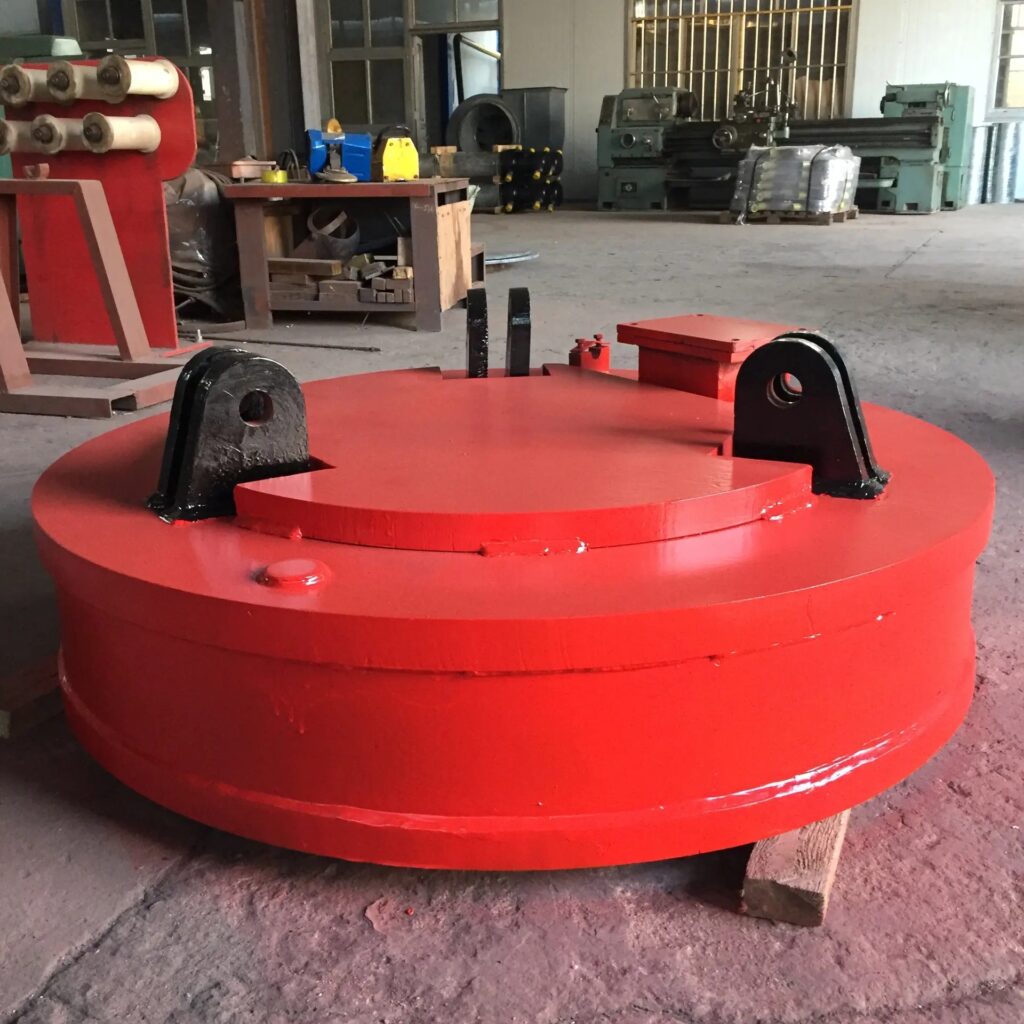

电磁吸盘图片
电磁吸盘参数

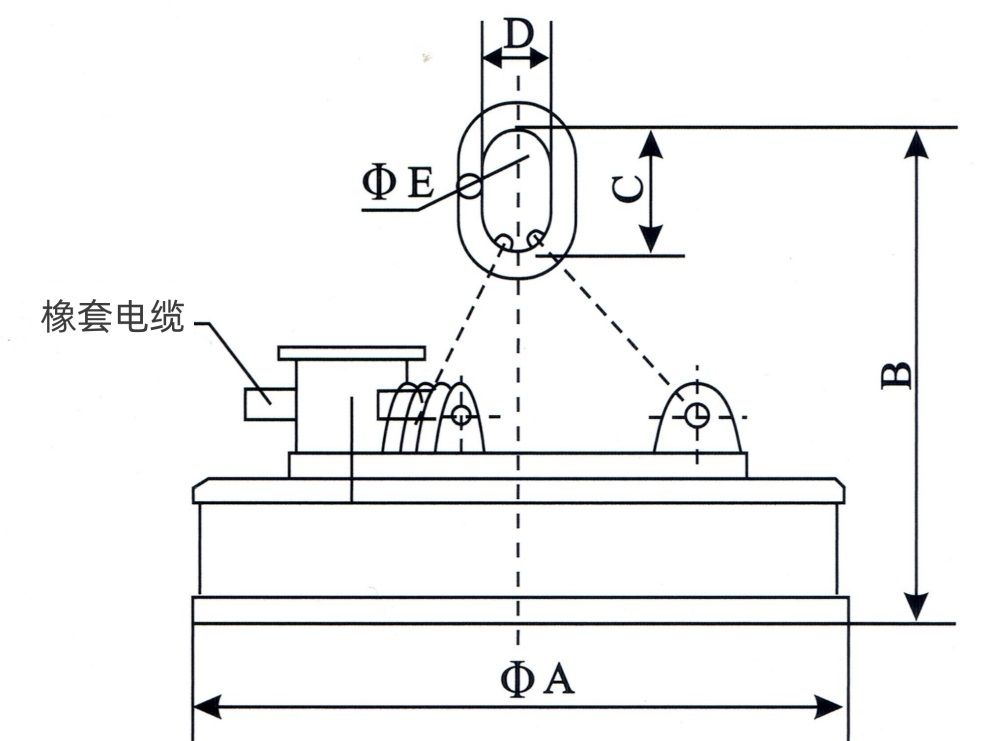

MW5系列吊运废钢用电磁铁外形尺寸图

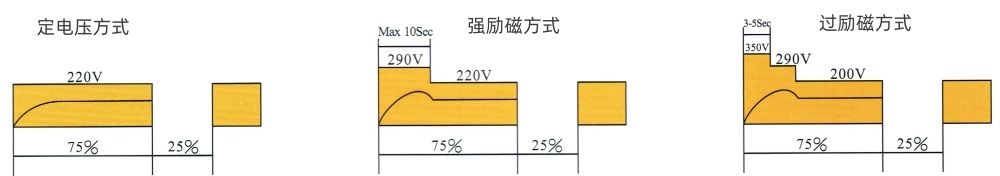

MW61系列椭圆形电磁吸盘控制方式与电压电流特性曲线
MW5(常温型)系列吊运废钢用电磁铁技术规格参数表
| 常温型（电压：DC=220V，通电持续率TD=60%） | ||||||||||||||
| 型 号 | MW5-70L/1 | MW5-80L/1 | MW5-90L/1 | MW5-100L/1 | MW5-110L/1 | MW5-120L/1 | MW5-130L/1 | MW5-150L/1 | MW5-165L/1 | MW5-180L/1 | MW5-210L/1 | MW5-240L/1 | ||
| 外形尺寸 mm |
A | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |
| B | 800 | 800 | 1090 | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||
| C | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||
| D | 90 | 90 | 120 | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||
| E | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 55 | 60 | 60 | ||
| 自重(kg) | 490 | 620 | 800 | 1000 | 1350 | 1800 | 2010 | 2830 | 3450 | 4230 | 7000 | 9000 | ||
| 功率(kw) | 3.3 | 3.96 | 5.9 | 6.6 | 7.7 | 9.02 | 12 | 14.3 | 16.5 | 22.5 | 23.8 | 23.9 | ||
| 电流(A) | 15 | 18 | 26.6 | 30 | 35 | 41 | 54 | 65 | 75 | 102 | 129 | 154 | ||
| 吸吊能力(kg) | 大钢锭 | 2500 | 3000 | 4500 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |
| 铸铁锭 | 380/150 | 480/200 | 600/300 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/1100 | ||
| 切屑 | 120/50 | 150/80 | 250/100 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||
| 配 套 设 备 |
整流控制设备 | 不含变压器 KDP-3 | 不含变压器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | ||||||||
| 含变压器 STQL-7E | 含变压器 STQL-10E | 含变压器 STQL-15E | 含变压器 STQL-20E | |||||||||||
| 电缆卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | |||||||||
| 电缆连接器 | DL-102 | DL-202 | ||||||||||||
| 注：潜水型电磁吸盘技术参数与常温型电磁吸盘相同。 | ||||||||||||||
MW5(耐高温型)系列吊运废钢用电磁铁技术规格参数表
| 耐高温型（电压：DC=220V，通电持续率TD=60%，被吸物料温度早100~700℃）主要技术参数 | ||||||||||||||
| 型号 | MW5-70L2 | MW5-80L2 | MW5-90L/2 | MW5-100L/2 | MW5-110L/2 | MW5-120L/2 | MW5-130L/2 | MW5-150L/2 | MW5-165L/2 | MW5-180L/2 | MW5-210L/2 | MW5-240L/2 | ||
| 外形尺寸 (mm) |
A | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |
| B | 800 | 800 | 1090 | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||
| C | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||
| D | 90 | 90 | 120 | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||
| E | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 55 | 60 | 60 | ||
| 自重(kg) | 520 | 650 | 900 | 1200 | 1500 | 2150 | 2300 | 3200 | 3700 | 4530 | 7200 | 9500 | ||
| 功率(kw) | 2.64 | 3.52 | 4.51 | 5 | 6.05 | 7.92 | 8.93 | 11.3 | 13.3 | 19.8 | 22.8 | 26 | ||
| 电流(A) | 12 | 16 | 20.5 | 22.7 | 27.5 | 36 | 40.6 | 51.4 | 60.6 | 90 | 104 | 118 | ||
| 吸吊能力(kg) | 大钢锭 | 2500 | 3000 | 4500 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |
| 铸铁锭 | 380/150 | 480/200 | 600/300 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/1100 | ||
| 切屑 | 120/50 | 150/80 | 250/100 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||
| 配 套 设 备 |
整流控制设备 | 不含变压器 KDP-3 | 不含变压器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | ||||||||
| 含变压器 STQL-7E | 含变压器 STQL-10E | 含变压器 STQL-15E | 含变压器STQL-20E | |||||||||||
| 电缆卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | |||||||||
| 电缆连接器 | DL-102 | DL-202 | ||||||||||||
MW5(高频型)系列吊运废钢用电磁铁技术规格参数表
| 高频型（电压：DC=220V，通电持续率TD=75%）主要技术参数 | |||||||||||||||||||
| 型号 | MW5-100L/1-75 | MW5-110L/1-75 | MW5-120L/1-75 | MW5-130L/1-75 | MW5-150L/1-75 | MW5-165L/1-75 | MW5-180L/1-75 | MW5-210L/1-75 | MW5-240L/1-75 | ||||||||||
| 外形尺寸 (mm) |
A | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |||||||||
| B | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||||||||||
| C | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||||||||||
| D | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||||||||||
| E | 32 | 40 | 40 | 40 | 50 | 50 | 550 | 60 | 60 | ||||||||||
| 自重(kg) | 1200 | 1500 | 2000 | 2280 | 3100 | 3840 | 4690 | 7400 | 9500 | ||||||||||
| 功率(kw) | 4.84 | 6.07 | 7.26 | 8.95 | 11.3 | 12.2 | 16.3 | 21.7 | 25.9 | ||||||||||
| 电流(A) | 22 | 27.6 | 33 | 40.7 | 51.4 | 55.6 | 73.9 | 98.5 | 117.6 | ||||||||||
| 吸吊能力(kg) | 大钢锭 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |||||||||
| 铸铁锭 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/2500 | ||||||||||
| 切屑 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||||||||||
| 配 套 设 备 |
整流控制设备 | 不含变压器 KDP-3 | 不含变压器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | |||||||||||||
| 含变压器 STQL-7E | 含变压器 STQL-10E | 含变压器 STQL-15E | 含变压器 | ||||||||||||||||
| 电缆卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | ||||||||||||||
| 电缆连接器 | DL-102 | DL-202 | |||||||||||||||||
| 注：强励磁方式吸吊时DC=290V，吊运时DC=220V） | |||||||||||||||||||
MW5(耐高温高频型)系列吊运废钢用电磁铁技术规格参数表
| 耐高温高频型（电压：DC=220V，通电持续率TD-75%，被吸吊物料温度在100~700℃）主要技术参数 | |||||||||||||||||||
| 型号 | MW5-100L/2-75 | MW5-110L/2-75 | MW5-120L/2-75 | MW5-130L/2-75 | MW5-150L/2-75 | MW5-165L/2-75 | MW5-180L/2-75 | MW5-210L/2-75 | MW5-240L/2-75 | ||||||||||
| 外形尺寸 (mm) |
A | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |||||||||
| B | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||||||||||
| C | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||||||||||
| D | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||||||||||
| E | 32 | 40 | 40 | 40 | 50 | 50 | 550 | 60 | 60 | ||||||||||
| 自重(kg) | 1400 | 1700 | 2300 | 2680 | 3460 | 4100 | 4900 | 7780 | 9930 | ||||||||||
| 功率(kw) | 3.96 | 5.8 | 6.6 | 7.8 | 9.6 | 11 | 14.9 | 19.6 | 23.3 | ||||||||||
| 电流(A) | 18 | 26.3 | 30 | 35.4 | 43.6 | 50 | 67.7 | 90 | 106 | ||||||||||
| 吸吊能力(kg) | 大钢锭 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |||||||||
| 铸铁锭 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/2500 | ||||||||||
| 切屑 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||||||||||
| 配 套 设 备 |
整流控制设备 | 不含变压器 KDP-3 | 不含变压器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | |||||||||||||
| 含变压器 STQL-7E | 含变压器 STQL-10E | 含变压器 STQL-15E | STQL-20E | ||||||||||||||||
| 电缆卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | ||||||||||||||
| 电缆连接器 | DL-102 | DL-202 | |||||||||||||||||
| 注：强励磁方式吸吊时DC-290V，吊运时DC-220V | |||||||||||||||||||
电磁吸盘延伸阅读
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘永磁吸盘除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
