MW61系列椭圆形电磁吸盘MW61型耐高温起重电磁铁
电磁吸盘介绍
MW61系列椭圆形电磁吸盘主要型号有：常温椭圆型有：MW61-200150L/1-75、MW61-250150L/1-75、MW61-250200L/1-75、MW61-300150L/1-75、MW61-300200L/1-75、MW61-400150L/1-75、MW61-400200L/1-75、MW61-400250L/1-75型，耐高温椭圆形有：MW61-200150L/2-75、MW61-250150L/2-75、MW61-250200L/2-75、MW61-300150L/2-75、MW61-300200L/2-75、MW61-400150L/2-75、MW61-400200L/2-75、MW61-400250L/2-75型等，适用于吸附吊运车厢中的废钢及铸铁锭。生产厂家承接标准非标电磁吸盘（电磁铁）的设计制造和安装维修。
电磁吸盘说明
- 产品名称：MW61系列椭圆形电磁吸盘
- 别名别称：电磁铁起重吸盘起重磁铁
- 型号规格：MW61型
- 所属类别：电磁吊具
- 产品产地：河南新乡湖南岳阳
- 非标定制：承接非标定制
- 是否现货：定制生产
- 生产周期：7~10天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
- 发货地区：河南新乡长垣

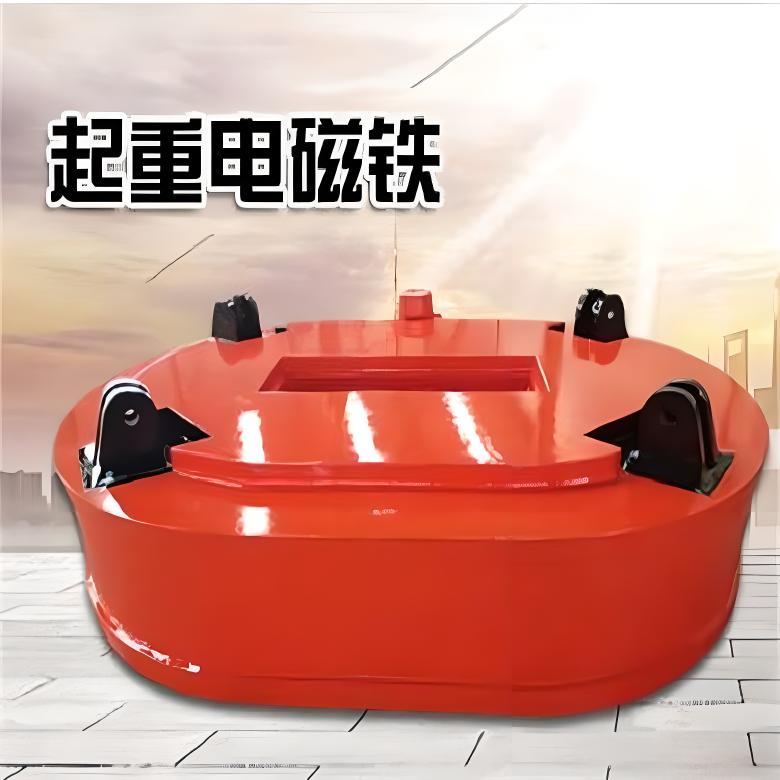

电磁吸盘图片
电磁吸盘参数

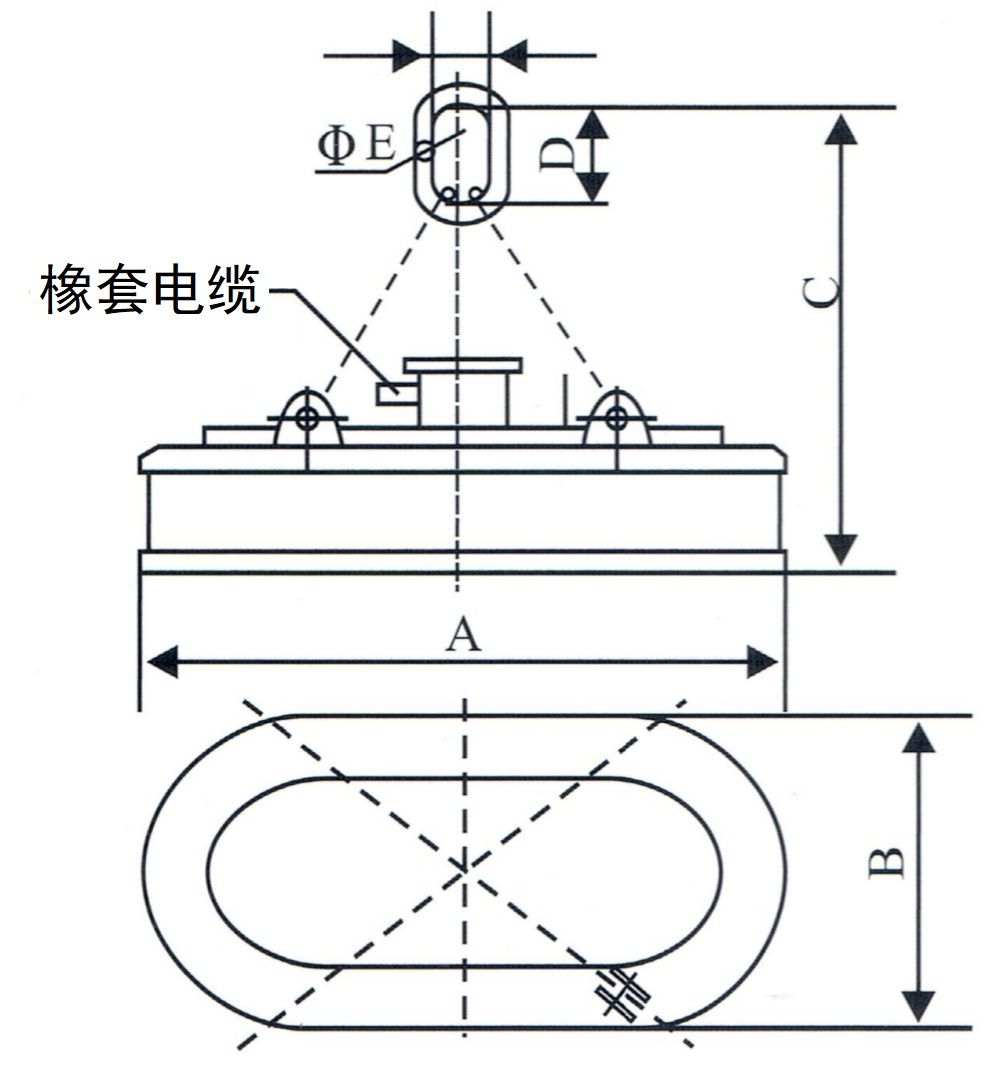

MW61系列椭圆形电磁吸盘外形尺寸图
MW61系列(常温型)椭圆形电磁吸盘技术规格参数表
| 常温椭圆形（电压：DC=220V，通电持续率TD=75%）主要技术参数 | ||||||||||
| 型号 | MW61-200150L/1-75 | MW61-250150L/1-75 | MW61-250200L/1-75 | MW61-300150L/1-75 | MW61-300200L/1-75 | MW61-400150L/1-75 | MW61-400200L/1-75 | MW61-400250L/1-75 | ||
| 外形尺寸 (mm) |
A | 2000 | 1500 | 2500 | 3000 | 3000 | 4000 | 4000 | 4000 | |
| B | 1500 | 1500 | 2000 | 1500 | 2000 | 1500 | 2000 | 2500 | ||
| C | 1300 | 1300 | 1300 | 1700 | 1700 | 1900 | 1900 | 1900 | ||
| D | 250 | 250 | 250 | 280 | 280 | 280 | 280 | 300 | ||
| E | 180 | 180 | 180 | 210 | 210 | 210 | 210 | 210 | ||
| F | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | ||
| 自重(kg) | 6200 | 7000 | 7800 | 8500 | 9000 | 12000 | 14500 | 17000 | ||
| 功率(kw) | 18.3 | 20.9 | 22.5 | 23.7 | 28.3 | 29.17 | 33.8 | 36.3 | ||
| 电流(A) | 83.3 | 95 | 102 | 108 | 129 | 132 | 154 | 165 | ||
| 吸吊能力(kg) | 大钢锭 | 1400/800 | 1800/900 | 2000/1200 | 2200/1300 | 2800/1600 | 3500/2000 | 4000/2400 | 6500/3100 | |
| 铸铁锭 | 2200/1400 | 2800/1500 | 3200/1900 | 3500/2000 | 4000/2500 | 4600/3000 | 6000/3500 | 8500/5000 | ||
| 切屑 | 1000/600 | 1300/800 | 1500/1000 | 1800/1100 | 2200/1300 | 2600/1600 | 3000/1800 | 5000/2300 | ||
| 配 套 设 备 |
整流控制设备 | STQL-25E | STQL-32E | STQL-38E | STQL-45E | |||||
| 电缆卷筒 | JTA125-15-2 | JTA175-15-2 | JTA200-15-2 | |||||||
| 电缆连接器 | DL-202 | |||||||||
| 注：根据用户不同需求与工作现场实际状况，可设计制造本技术参数以外规格尺寸的吸盘。 | ||||||||||
MW61系列(耐高温型)椭圆形电磁吸盘技术规格参数表
| 耐高温椭圆形（电压：DC=220V，通电持续率TD=75%，被吸吊物料温度在100~700℃）主要技术参数 | ||||||||||
| 型号 | MW61-200150L/2-75 | MW61-250150L/2-75 | MW61-250200L/2-75 | MW61-300150L/2-75 | MW61-300200L/2-75 | MW61-400150L/2-75 | MW61-400200L/2-75 | MW61-400250L/2-75 | ||
| 外形尺寸 (mm) |
A | 2000 | 1500 | 2500 | 3000 | 3000 | 4000 | 4000 | 4000 | |
| B | 1500 | 1500 | 2000 | 1500 | 2000 | 1500 | 2000 | 2500 | ||
| C | 1300 | 1300 | 1300 | 1700 | 1700 | 1900 | 1900 | 1900 | ||
| D | 250 | 250 | 250 | 280 | 280 | 280 | 280 | 300 | ||
| E | 180 | 180 | 180 | 210 | 210 | 210 | 210 | 210 | ||
| F | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | ||
| 自重(kg) | 6600 | 7400 | 8300 | 9000 | 9500 | 13000 | 1600 | 19000 | ||
| 功率(kw) | 16.5 | 18.9 | 20.9 | 21.6 | 22.9 | 25.9 | 28.3 | 33.8 | ||
| 电流(A) | 75 | 86 | 95 | 98 | 104 | 118 | 129 | 154 | ||
| 吸吊能力(kg) | 大钢锭 | 1400/800 | 1800/900 | 2000/1200 | 2200/1300 | 2800/1600 | 3500/2000 | 4000/2400 | 6500/3100 | |
| 铸铁锭 | 2200/1400 | 2800/1500 | 3200/1900 | 3500/2000 | 4000/2500 | 4600/3000 | 6000/3500 | 8500/5000 | ||
| 切屑 | 1000/600 | 1300/800 | 1500/1000 | 1800/1100 | 2200/1300 | 2600/1600 | 3000/1800 | 5000/2300 | ||
| 配 套 设 备 |
整流控制设备 | STQL-25E | STQL-32E | STQL-38E | STQL-45E | |||||
| 电缆卷筒 | JTA125-15-2 | JTA175-15-2 | JTA200-15-2 | |||||||
| 电缆连接器 | DL-202 | |||||||||
| 注：根据用户不同需求与工作现场实际状况，可设计制造本技术参数以外规格尺寸的吸盘。 | ||||||||||
电磁吸盘延伸阅读：
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘永磁吸盘除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
电磁吸盘厂家
MW61常温型、耐高温型电磁吸盘（电磁铁）以及整流控制设备、停电保磁设备（电气箱）、吸盘用电缆卷筒等周边配套设备的型号规格、技术参数、产品特性、结构图纸、出厂价格以及常见问题故障、产品优点缺点等请联系客服咨询。
