JK系列电控快速卷扬机JK型电动快速料车卷扬机
卷扬机介绍
JK型电控快速卷扬机型号规格有：JK0.5、JK1、JK1.6、JK2、JK3.2、JK3.2B、JK5、JK5B、JK8、JK10型，它主要用于建筑施工中的物料提升、迁移重物和起重机上作为主起升，市井架、龙门架和起升小车专用提升卷扬机。适用于建筑、矿区起重及工厂的土木建筑施工工程及小型设备安装。
卷扬机说明
- 产品名称：电控快速卷扬机
- 别名别称：铰车
- 型号规格：JK
- 所属类别：电动卷扬机
- 产品产地：河南新乡
- 非标定制：承接非标制造
- 动力形式：三相交流380V-50Hz
- 是否现货：部分现货
- 生产周期：10~20天
- 包装形式：无/包装另计
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修

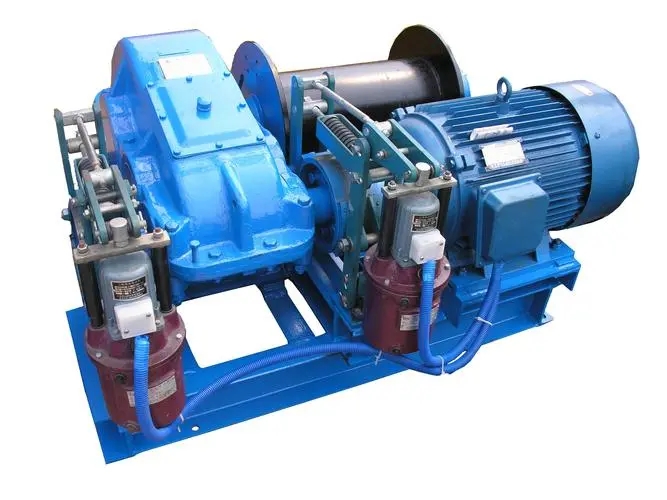

卷扬机图片
卷扬机参数
JK型电控快速卷扬机技术参数
| 基础参数 型号 |
额定拉力 (KN) |
额定速度 （m/min） |
容绳量 (m) |
钢丝绳直径 (mm) |
电机型号 | 电机功率 (KN) |
外形尺寸 (mm) |
整机质量 weight (kg) |
| JK0.5 | 5 | 22 | 190 | Φ7.7 | Y100L-4 | 3 | 620x701x417 | 200 |
| JK1 | 10 | 22 | 100 | Φ9.3 | Y112M-4 | 4 | 620x701x417 | 300 |
| JK1.6 | 16 | 24 | 150 | Φ12.5 | Y132S-4 | 5.5 | 945x996x570 | 500 |
| JK2 | 20 | 24 | 150 | Φ13 | Y132M-4 | 7.5 | 945x996x570 | 550 |
| JK3.2 | 32 | 25 | 290 | Φ15.5 | YZR180L-6 | 15 | 1325x1335x840 | 1011 |
| JK3.2B | 32 | 30 | 250 | Φ15.5 | YZR200L-6 | 22 | 1900x1738x985 | 1500 |
| JK5 | 50 | 30 | 300 | Φ21.5 | YZR225M-6 | 30 | 1900x1620x985 | 2050 |
| JK5B | 50 | 25 | 210 | Φ21.5 | YZR225M-8 | 22 | 2250x2500x1300 | 2264 |
| JK8 | 80 | 25 | 160 | Φ26 | YZR280S-8 | 45 | 1533x1985x1045 | 3000 |
| JK10 | 100 | 30 | 300 | Φ30 | YZR315S-8 | 55 | 2250x2500x1300 | 5100 |
JK型电动快速料车卷扬机技术参数
| 规格（t） | 1.5（双） | 2（双） | 3 | 3.5（单） | 3.5（双） | 4（单） | 5（双） | 6（双） | 6（双） | 8.5（双） | 9（双） |
| 图号 | LYSCJ2-15 | LYSCJ2-20 | CJ2-002改 | 通70-006冶2 | DT99-2G1 | B1冶37.0 | Db271改 | 铁1122 | Db271改（济02） | LYKJ-85 | 60-02001J4改 |
| 有效容积 （m³） |
0.6 | 0.6 | 1 | 1 | 1 | 1.3 | 1.4 | 3.2 | 2 | 3.2 | 3.8 |
| 正常卷扬能力 (kg) |
1471 | 1961 | 4000 | 4200 | 6000 | 5500 | 8500 | 0006 | |||
| Z大卷扬能力 (kg) |
3000 | 3400 | 3400 | 5000 | 5000 | 6000 | 9000 | 12000 | |||
| 卷扬速度 (m/a) |
0.87 | 1.08 | 1.2 | 1.33 | 1.37 | 1.37 | 1.96 | 2.0 | 1.54 | 0-2.05 | 2.26 |
| 有效扬程 (mm) |
25 | 25 | 36 | 36.6 | 43 | 43 | 50 | 54 | 64 | ||
| 卷筒直径 (mm) |
400 | 450 | 502.5 | 680 | 700 | 700 | 800 | 1200 | 800 | 1200 | 1850 |
| 钢绳直径 (mm) |
14 | 14 | 18.5 | 20 | 19.5 | 20 | 22 | 28 | 24 | 30 | 32.5 |
| 电动机 | YZR180L-6 N=15KW |
YZR200L-6 N=22KW |
YZR280M-8 N=45KW |
YZR280M-10 N=45KW |
YZR315S-8 N=56KW |
YZR315M-10 N=55KW |
YZR315M-8 N=72KW |
Z4-315-31 N=132KW |
YZR355L2-10 N=110KW |
YTSP355L-8 N=200KW |
YP400L-10 N=220KW |
| 控制器 | LK4-168/4 | LK4-168/4 | LK4-188/4 | LK4-168/4 | LK4-188/3 | LK4-168/4 | LK4-168/3 | LK4-168/3 | ZNLK-8 | LK23-24/13 | ZNLK4-024 |
| 限位开关 | LX29-400/90 | LX-12-个 | LX4-12两个 | ||||||||
| 制动器 | YWZ-300/25 | YWZ-300/25 | DT=400j | YWZ-400/90 | YWZ25-500/121 | YWZ-400/90 | YWZ25-500/201 | YWZ2-600/201 | YWZ5-500/201 | YWZ5-630/301 | YWZ5-710/310 |
| 减速器 | ZQ50-25-Ⅲc i=25 |
ZP50-50-Ⅲc 1=25 |
ZQ65-16-Ⅳ-z =16 |
ZQ65-16-Ⅰca i=16 |
ZQH85-20-Ⅲi=20 | ZQ75-16LX-z i=13.02 |
QJR-D450 -16LXPW |
ZL115-6-IV | QJR-D500 -16LXPW i=16 |
ZSY500-22.4 | TRC750-25.7- 220 |
| Z大外形尺寸 | 1382×1053 | 1487×1053 | 2027×1675 | 3058×1810 | 2788×2150 | 3850×1780 | 4257×2080 | 7161×2886 | 4685×2215 | 6700×2710 | 6504×3670 |
| 质量 (kg) |
2800 | 4000 | 5310 | 4730 | 7510 | 18600 | 10000 | 1700 | 36009 | ||
| 配套高炉 (㎡3) |
50 | 50 | <100 | 100 | 100 | 120 | 179 | 380 | 450 |
卷扬机说明
卷扬机厂家并提供非标起重量、容绳量、起升/运行速度、控制方式等方面JK型电动快速卷扬机的设计制造、安装调试、大修改造、修理维修维保等服务，更多防爆、摩擦式、一字型、电控慢速、大吨位等国标/非标/专用卷扬机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
