10吨电动葫芦双梁起重机参数LH型10吨葫芦双桥式起重机尺寸
10吨电动葫芦双梁起重机介绍
LH型电动葫芦双梁桥式起重机（以下简称10吨起重机）是按标准JB/T3695-1994设计制造的，LH型电动葫芦双梁起重机与CDI、MDI等形式的10吨电动葫芦配套使用，成为一种有轨运行的10吨轻小型起重机，其适用起重量为10吨，适用跨度为7.5-35米，工作级别A3~A5,工作环境温度在-25℃ ~ +40℃范围内。

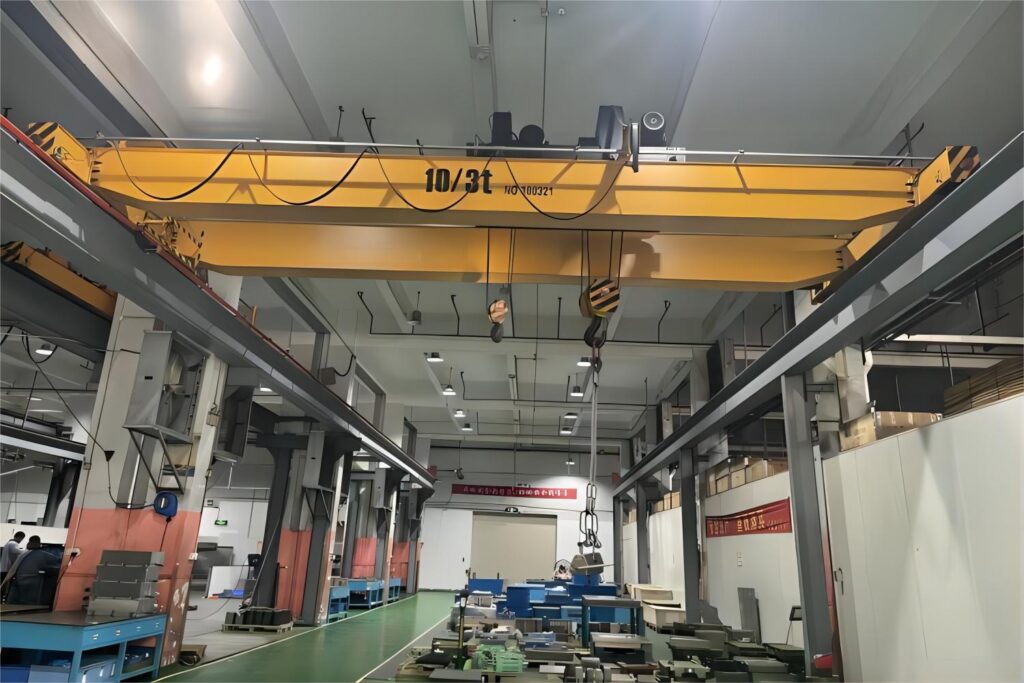

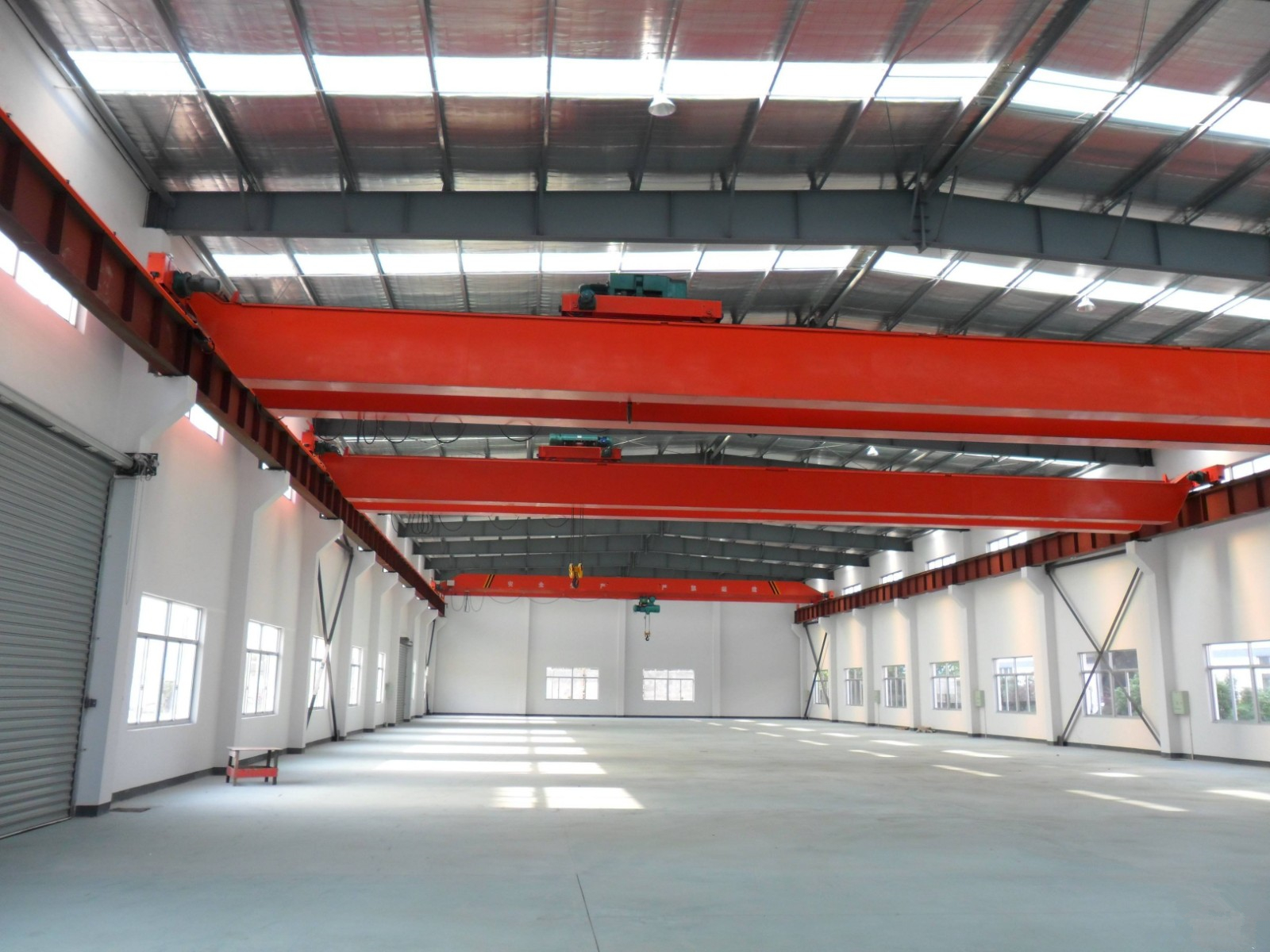

10吨电动葫芦双梁起重机图片

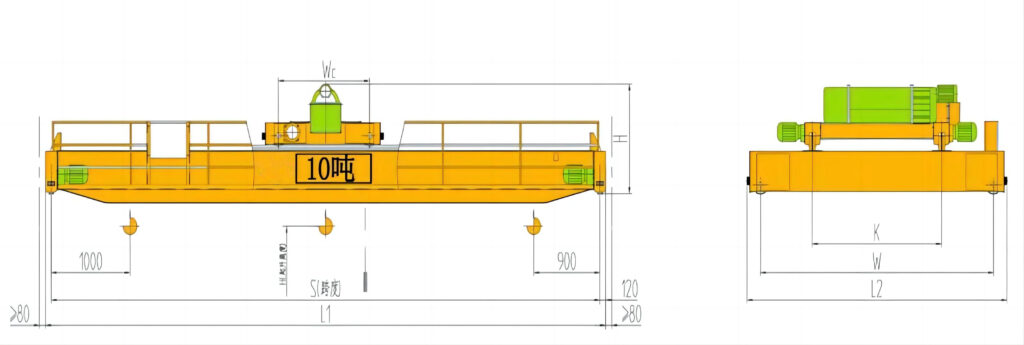

10吨电动葫芦双梁起重机结构图
10吨电动葫芦双梁起重机技术参数
| 名 称 | 型号单位 | LH型电动葫芦双梁桥式起重机 (LH型电动葫芦双梁起重机，LH型电动葫芦桥式起重机，10吨起重机、10吨双梁起重机、10t起重机、10吨桥式起重机) | |||||||||||||
| 起重量Q | t | 10吨(副钩3吨) | |||||||||||||
| 操纵型式 | 地面操纵，操纵室操纵 | ||||||||||||||
| 大车 | 运行速度V | m/min | 20 | 30 | 45 | ||||||||||
| 电动机 | 型号 | ZDY121–4 | ZDY122–4 | ||||||||||||
| 功率 | kw | 2×0.8 | 2×1.5 | ||||||||||||
| 转速 | 转/分 | 1380 | |||||||||||||
| 起升 | 电动葫芦 | 型号 | CD1 MD1 | ||||||||||||
| 起升高度 | m | 6、9、12 | |||||||||||||
| 起升速度V1 | m/min | 7 7/0.7 | |||||||||||||
| 小车 | 运行速度V2 | m/min | 20 30 | ||||||||||||
| 工作类型 | A3~A5 | ||||||||||||||
| 电源 | 3相 50HZ 380V | ||||||||||||||
| 车轮直径(大车/小车) | mm | φ270 /φ250 | |||||||||||||
| 荐用钢轨 | 型号 | P24，P30,P38 | |||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
| 最大轮压Rmax | KN | 75 | 80 | 82 | 87 | 93 | 99 | 105 | 113 | ||||||
| 总重W | KG | 5460 | 6801 | 8083 | 10018 | 12615 | 15218 | 16813 | 19562 | ||||||
| 基本尺寸 | K | mm | 1400 | 1400 | 1400 | 1400 | 1500 | 1500 | 1500 | 1500 | |||||
| W | mm | 2800 | 2800 | 2800 | 2800 | 3000 | 3500 | 3800 | 3800 | ||||||
| L2 | mm | 3300 | 3300 | 3300 | 3300 | 3500 | 4000 | 4300 | 4300 | ||||||
| L1 | mm | 10740 | 13740 | 16740 | 19740 | 22740 | 25740 | 28740 | 31740 | ||||||
| WC | mm | 1226 | |||||||||||||
| H | mm | 1040 | 1105 | 1155 | |||||||||||
