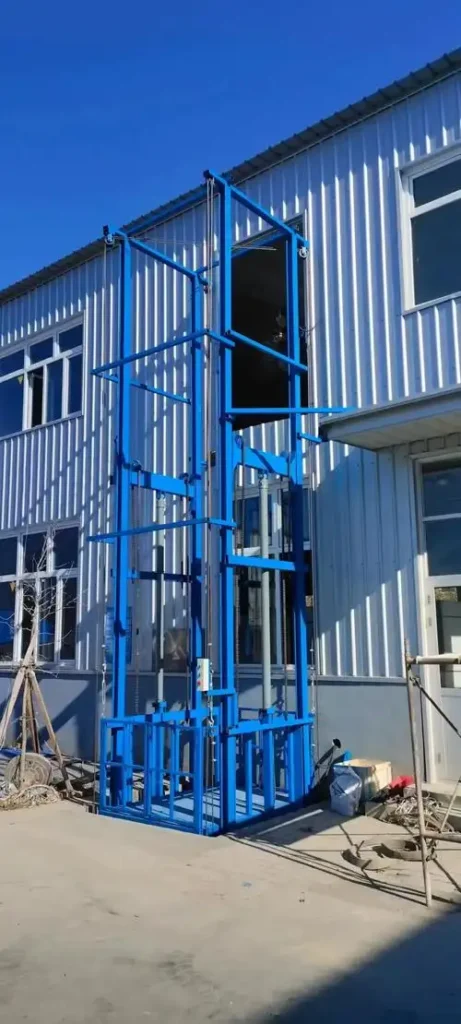

导轨式升降货梯（SJG/SJD型）技术参数与选型指南
导轨式导轨式升降货梯技术参数是一种以液压或链条为驱动、沿固定导轨运行的垂直运输设备，按JB/T 11176标准制造。与旋臂起重机（详见旋臂吊选型指南）的工位内吊装不同，升降货梯解决的是楼层间的货物垂直运输问题，载重量0.5~50t、升降高度3~20m、升降速度4~10m/min，是取代简易货梯和叉车坡道的主流方案。
一、导轨式升降货梯产品系列
导轨式导轨式升降货梯技术参数按驱动方式分为SJG型液压式（油缸顶升）和SJD型链条式（电机+链条）两大类。液压式载重量更大（最大50t）、运行平稳，适合重载频繁运输；链条式行程更高（最大20m）、维护简单，适合中轻载长行程运输。
| 型号 | 驱动方式 | 载重量(t) | 升降高度(m) | 升降速度(m/min) | 台面尺寸(m) | 电机功率(kW) | 电源 |
|---|---|---|---|---|---|---|---|
| SJG-0.5 | 液压(单缸) | 0.5 | 3~10 | 6 | 1.5×1.5 | 1.5 | 380V/50Hz |
| SJG-1 | 液压(单缸) | 1.0 | 3~12 | 6 | 1.5×1.5 | 2.2 | 380V/50Hz |
| SJG-2 | 液压(单缸) | 2.0 | 3~12 | 6 | 2.0×2.0 | 3.0 | 380V/50Hz |
| SJG-3 | 液压(单双缸) | 3.0 | 3~15 | 4~6 | 2.0×2.0 | 4.0 | 380V/50Hz |
| SJG-5 | 液压(双缸) | 5.0 | 3~15 | 4~6 | 2.5×3.0 | 5.5 | 380V/50Hz |
| SJG-8 | 液压(双缸) | 8.0 | 3~12 | 4 | 2.5×3.0 | 7.5 | 380V/50Hz |
| SJG-10 | 液压(双缸) | 10.0 | 3~12 | 4 | 3.0×3.5 | 11.0 | 380V/50Hz |
| SJG-20 | 液压(四缸) | 20.0 | 3~8 | 3~4 | 3.5×4.0 | 18.5 | 380V/50Hz |
| SJG-30 | 液压(四缸) | 30.0 | 3~6 | 3 | 4.0×4.5 | 22.0 | 380V/50Hz |
| SJG-50 | 液压(多缸) | 50.0 | 3~5 | 2~3 | 5.0×5.0 | 37.0 | 380V/50Hz |
| SJD-1 | 链条(电机) | 1.0 | 3~20 | 6~10 | 1.5×1.5 | 2.2 | 380V/50Hz |
| SJD-2 | 链条(电机) | 2.0 | 3~20 | 6~10 | 2.0×2.0 | 3.0 | 380V/50Hz |
| SJD-3 | 链条(电机) | 3.0 | 3~18 | 6~8 | 2.0×2.0 | 4.0 | 380V/50Hz |
| SJD-5 | 链条(电机) | 5.0 | 3~15 | 6~8 | 2.5×3.0 | 5.5 | 380V/50Hz |
二、导轨式升降货梯结构组成
2.1 主要部件
导轨式升降货梯由台面、导轨架、驱动系统、安全装置和电控系统五部分组成。台面采用防滑花纹板（4~6mm厚），四周设挡脚板。导轨架为H型钢或工字钢组成的矩形框架，每3m一节通过法兰螺栓连接。驱动系统液压式配齿轮泵+液压缸，链条式配电机+蜗轮蜗杆减速机+双排滚子链。
2.2 安全保护装置
| 安全装置 | 功能 | 标准要求 | 检验周期 |
|---|---|---|---|
| 超载限制器 | 超载≥110%时声光报警并停止上升 | GB/T 3811 | 每月 |
| 限位开关（上限/下限） | 台面到达极限位置自动停止 | JB/T 11176 | 每班 |
| 防坠安全器 | 链条或液压系统失效时机械锁定导轨 | GB 26465 | 每季 |
| 急停按钮 | 紧急情况一键断电停机 | GB 16754 | 每班 |
| 门联锁 | 层门未关闭时货梯不能运行 | GB/T 25856 | 每班 |
| 极限缓冲器 | 极限位置后橡胶/液压缓冲 | JB/T 11176 | 半年 |
| 松断绳保护 | 链条断裂时自动夹持导轨 | GB 26465 | 每季 |
三、导轨式升降货梯与其它垂直搬运设备对比
在车间垂直运输场景中，导轨式升降货梯与电动平车（水平搬运）、旋臂起重机（工位吊装）形成互补。当需要将货物从地面层运输到楼层或平台时，升降货梯是最优方案——相比叉车坡道可节省约60%的占地空间。相比传统客梯改造载货，导轨式升降货梯载重量可达50t且成本仅为电梯的1/3~1/2。相比桥式起重机（详见QD型双梁桥式起重机选型指南）的吊运，升降货梯更适合固定路线的垂直物流。
四、选型计算方法
4.1 液压缸推力计算（SJG型）
液压缸所需推力F = (Q + W) × g / (η × n)，式中Q为载重量（kg），W为台面自重（kg），g=9.8m/s²，η为机械效率（0.85~0.92），n为液压缸数量。以SJG-5（5000kg、双缸）为例：台面自重约1200kg，η取0.88，n=2，得F=(5000+1200)×9.8/(0.88×2)≈34500N≈34.5kN。系统工作压力一般取16MPa，对应液压缸径D=√(4F/(πP))=√(4×34500/(π×16×10⁶))≈0.052m=52mm，选缸径63mm标准油缸。
4.2 链条及电机选型（SJD型）
链条拉力F_chain = (Q + W) × g / (m × η)，m为链条根数（一般取2~4根）。电机功率P = F_chain × v / (6120 × η_d)，η_d为传动效率（0.85~0.90）。以SJD-2为例：Q=2000kg、W=700kg、m=2根、η=0.88、v=8m/min、η_d=0.88，得P≈4.5kW，匹配4kW电机（含过载系数1.15）。
五、导轨式升降货梯安装基础要求
导轨式升降货梯基础分两部分：底部基坑和导轨固定点。基坑深度一般为300~500mm，内设排水坡度。导轨架采用预埋钢板+化学锚栓固定于各楼层楼板梁上，每3m一个固定点。基础混凝土强度≥C25。升降货梯周围应设防护栏（高≥1.1m）和安全警示标识。室外安装需考虑风速≤13m/s（6级风）运行限制，并加装防雨罩。
六、鸿升起重机升降货梯产品优势
河南鸿升起重机有限公司生产的SJG型液压升降货梯和SJD型链条升降货梯均通过国家起重运输机械质量监督检验中心型式试验。液压系统采用德国力士乐（Rexroth）阀组，链条选用高强度合金钢链条（安全系数≥8），电控标配西门子PLC+施耐德接触器。台面尺寸和楼层停靠点数可按客户需求非标定制，最大载重量50t，最高提升高度20m。鸿升起重机提供从基础图纸设计到设备安装调试验收的全套服务。
