旋臂起重机（悬臂吊）是一种以固定立柱或墙壁为支撑、旋臂可水平回转270°~360°的工位式吊装设备，按JB/T 8906标准制造。旋臂吊起重量0.125~5t，旋臂长度3~6m，起升高度2.5~5m，配套电动葫芦型号与选型指南（详见电动葫芦选型指南）为起升机构。旋臂吊具有结构简单、占地小、操作灵活的特点，是机加工工位、装配线、检修工位最常见的辅助吊装设备。
一、旋臂起重机产品系列
旋臂起重机选型指南起重机按安装方式分为定柱式（BZ型）、壁柱式（BB型）和移动式（BY型）三大类。定柱式独立安装于地面，适用于工位中心吊装；壁柱式固定于厂房立柱或墙面，适用于靠墙工位；移动式底座带轮子，适用于多工位轮流使用。
| 型号 | 类型 | 起重量(t) | 旋臂长度(m) | 起升高度(m) | 回转角度(°) | 回转方式 | 葫芦类型 | 标准依据 |
|---|---|---|---|---|---|---|---|---|
| BZ-0.125 | 定柱式 | 0.125 | 3~5 | 2.5~3 | 270~360 | 手动 | 环链 | JB/T 8906 |
| BZ-0.25 | 定柱式 | 0.25 | 3~6 | 2.5~3.5 | 270~360 | 手动 | 环链 | JB/T 8906 |
| BZ-0.5 | 定柱式 | 0.5 | 3~6 | 2.5~4 | 270~360 | 手动/电动 | 环链 | JB/T 8906 |
| BZ-1 | 定柱式 | 1.0 | 3~6 | 3~4 | 270~360 | 手动/电动 | 环链/钢丝绳 | JB/T 8906 |
| BZ-2 | 定柱式 | 2.0 | 3~5 | 3~4.5 | 270~360 | 电动 | 钢丝绳 | JB/T 8906 |
| BZ-3 | 定柱式 | 3.0 | 3~5 | 3~5 | 270~360 | 电动 | 钢丝绳 | JB/T 8906 |
| BZ-5 | 定柱式 | 5.0 | 3~5 | 3~5 | 270~360 | 电动 | 钢丝绳 | JB/T 8906 |
| BB-0.25 | 壁柱式 | 0.25 | 2~4 | 2~3 | 180~270 | 手动 | 环链 | JB/T 8906 |
| BB-0.5 | 壁柱式 | 0.5 | 2~4 | 2~3 | 180~270 | 手动 | 环链 | JB/T 8906 |
| BB-1 | 壁柱式 | 1.0 | 2~4 | 2.5~3.5 | 180~270 | 手动/电动 | 环链 | JB/T 8906 |
二、定柱式旋臂吊结构与主要尺寸

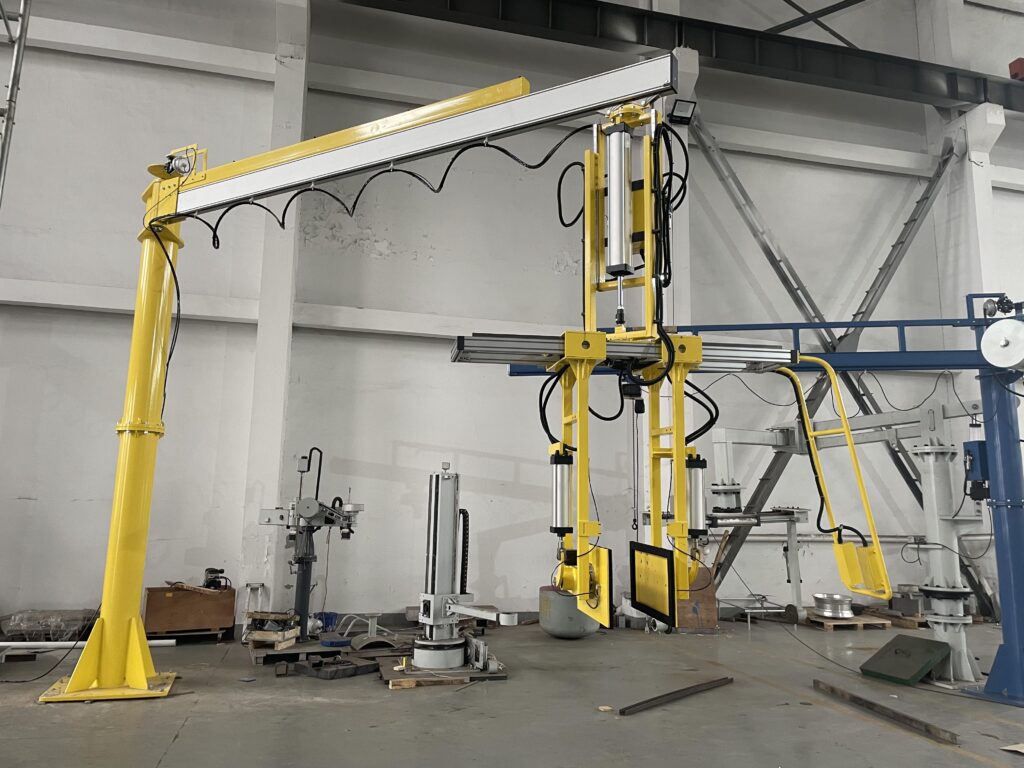

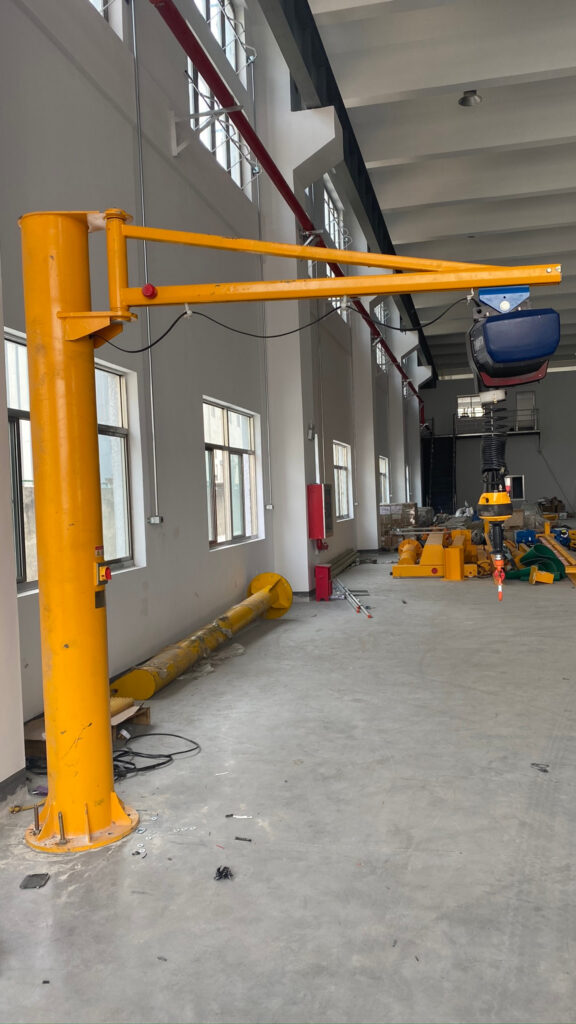

定柱式旋臂起重机由立柱、旋臂、回转支撑、电动葫芦和电控系统组成。立柱采用无缝钢管或钢板卷焊，底座与预埋地脚螺栓固定。旋臂为工字钢或H型钢，在立柱顶部通过回转支撑实现360°水平旋转。
| 起重量(t) | 立柱直径(mm) | 底座尺寸(mm) | 地脚螺栓规格 | 地脚数量 | 总高(mm) | 总重(kg) | 基础尺寸(mm) |
|---|---|---|---|---|---|---|---|
| 0.125 | 159×6 | 400×400 | M20×600 | 4 | 3500 | 180 | 500×500×600 |
| 0.25 | 219×8 | 450×450 | M24×700 | 4 | 3800 | 280 | 600×600×700 |
| 0.5 | 273×10 | 500×500 | M24×800 | 6 | 4100 | 420 | 700×700×800 |
| 1 | 325×10 | 600×600 | M30×900 | 6 | 4500 | 680 | 800×800×900 |
| 2 | 377×12 | 700×700 | M30×1000 | 8 | 5000 | 1050 | 1000×1000×1000 |
| 3 | 426×14 | 800×800 | M36×1100 | 8 | 5500 | 1500 | 1200×1200×1100 |
| 5 | 480×16 | 900×900 | M36×1200 | 8 | 5800 | 2100 | 1400×1400×1200 |
三、旋臂起重机选型要点
3.1 旋臂长度与起重量匹配关系
旋臂吊的额定载荷是相对于旋臂根部而言的，实际吊点距离立柱越远，允许载荷越小。旋臂吊的设计弯矩M = Q × L，当旋臂长度为6m时，1t旋臂吊端部吊重1t产生的弯矩与3m时端部吊重1t产生的弯矩相差一倍。因此，选型时应先确定实际最大吊装半径，再按该半径下的额定载荷选择型号，而非简单按最大起重量选型。
3.2 回转方式选择依据
手动回转适用于起重量≤0.5t、回转频次≤10次/h的场景，操作者可直接拉动葫芦或吊物旋转。电动回转适用于起重量≥1t或回转频次≥20次/h的场景，回转电机功率0.2~0.75kW，回转速度0.5~1r/min。回转支撑采用交叉滚柱式回转支承或平面轴承，当起重量超过2t时推荐使用回转支承（回转更平稳，寿命更长）。
3.3 基础要求
定柱式旋臂吊的基础应根据最大倾覆力矩计算。基础混凝土强度≥C25，地脚螺栓按GB/T 799标准选用，埋入深度≥螺栓直径的25倍。基础施工前应确认土质地基承载力≥100kPa，否则需加大底面积。基础表面应预埋水平调整钢板，确保立柱安装垂直度偏差≤1/1000。
四、旋臂起重机与其他起重机类型的协同应用
旋臂起重机通常作为工位级辅助吊装设备，与厂房内的大跨度桥式起重机协同作业。LD型电动单梁起重机（详见LD型单梁起重机技术参数）和QD型双梁桥式起重机（详见QD型双梁桥式起重机技术参数）负责重型物料的跨区域搬运和重载吊装，而旋臂吊负责单工位内的轻小型吊装和装配辅助，两者分工协作可提升车间整体吊装效率约30%以上。
在新建厂房规划时，建议按区域划分吊装层：大吨位桥式起重机覆盖全车间，各装配工位配置1~2台旋臂吊（覆盖半径4~6m），小吨位焊接工位配置电动葫芦门式起重机（详见门式起重机选型指南中的MH系列）作为移动吊装方案，形成三级吊装体系。
五、鸿升起重机旋臂起重机产品优势
河南鸿升起重机有限公司生产的BZ型定柱式旋臂起重机采用Q355B无缝钢管立柱与H型钢旋臂，回转支撑为交叉滚柱式回转支承（≥1t级），底座装配后整体退火消除焊接应力。电动葫芦标配环链电动葫芦（HHBB型，详见电动葫芦选型指南）或钢丝绳电动葫芦CD1型，起升速度有单速/双速可选。旋臂吊主体结构质保12年，回转支撑设计寿命≥30000h。鸿升起重机可按客户工位需求定制旋臂长度和回转角度（非标270°~400°），提供从基础施工图到设备安装的全程服务。
关键词：旋臂起重机、悬臂吊、定柱式旋臂吊、壁柱式旋臂吊、BZ系列、工位吊装机、旋臂起重机选型、河南鸿升起重机
常见问题
问：旋臂起重机（悬臂吊）与桥式起重机有何不同？
答：旋臂起重机以立柱为中心360°旋转，悬臂长度3至10米，起重量0.125至5吨。桥式起重机沿厂房轨道纵向行走，跨度10至35米，起重量1至320吨。悬臂吊适合工位级物料搬运（不占用厂房空间），桥吊适合车间级整体吊运。
问：旋臂起重机选型需关注哪些参数？
答：核心参数：①额定起重量（125kg至5吨）；②悬臂长度（3至10米）；③回转角度（定柱式360°、壁柱式180°）；④起升速度（电动葫芦配置）。定柱式适用于车间中央工位，壁柱式靠墙安装节省空间。移动式底部带万向轮可灵活移位。
问：旋臂起重机（悬臂吊）选型安装服务包含哪些？
答：河南鸿升起重机有限公司提供悬臂吊定制方案：工位布局分析→立柱安装基础设计（膨胀螺栓或预埋钢板）→悬臂长度和起重量匹配→电动葫芦或气动葫芦配置→现场安装调试。定柱式和壁柱式可根据车间柱网灵活选择。
问：悬臂吊的起重量范围及适用场景？
答：标准系列：250kg型（适用轻工装配）、500kg型（适用机加工上下料）、1吨型（适用模具维修）、2吨型（适用车间物料转运）、5吨型（适用重型工件搬运）。每个工位独立使用，互不干扰，提升效率30%至50%。
