门式起重机（龙门吊）型号参数与选型指南：MG、MH、MEG系列
门式起重机选购指南（龙门吊）是一种桥架通过两侧支腿支撑在地面轨道上的起重设备，桥架可以是单主梁或双主梁结构，起升机构采用起重小车或电动葫芦。门式起重机按标准体系分为MG型通用双主梁门式（GB/T 14406）、MH型电动葫芦门式（JB/T 5663）和MEG型欧式门式（EN 15011）三大主流系列，吨位覆盖1~1200t，跨度5~200m。
一、门式起重机产品系列参数表
门式起重机主梁结构决定了其使用场景：MG型双主梁适合重载大跨度，MH型电动葫芦门式适合轻载中小跨度，MDG型单主梁适合经济型方案。起升机构可配起重小车（类似QD型QD型双梁桥式起重机的小车方案）或电动葫芦（详见电动葫芦选型指南）。
| 型号 | 名称 | 起重量(t) | 跨度(m) | 工作级别 | 主梁数量 | 起升机构形式 | 适用标准 |
|---|---|---|---|---|---|---|---|
| MG | 通用双主梁门式 | 5~200 | 10~50 | A4~A7 | 2 | 起重小车 | GB/T 14406 |
| MDG | 单主梁门式 | 5~100 | 10~40 | A4~A6 | 1 | 小车/葫芦 | GB/T 14406 |
| MH | 电动葫芦门式 | 1~50 | 5~30 | A3~A5 | 1~2 | 电动葫芦 | JB/T 5663 |
| MHh | 花架门式 | 5~100 | 10~40 | A4~A6 | 2 | 小车/葫芦 | 桁架结构 |
| MGh | 花架双梁门式 | 10~200 | 15~50 | A5~A7 | 2 | 起重小车 | 桁架结构 |
| MEG | 欧式双梁门式 | 5~200 | 10~50 | A4~A7 | 2 | 欧式葫芦/小车 | FEM/EN 15011 |
| EMG | 欧式门式起重机 | 5~160 | 10~50 | A4~A6 | 2 | 欧式葫芦/小车 | EN 15011 |
| MC | 半门式 | 5~50 | 5~20 | A4~A6 | 1~2 | 小车/葫芦 | JB/T 8906 |
| MCH | 葫芦半门式 | 1~32 | 5~20 | A3~A5 | 1 | 电动葫芦 | — |
| ML | 集装箱门式 | 30.5~65 | 20~30 | A6~A8 | 2 | 集装箱专用吊具 | GB/T 34134 |
| RTG | 轮胎式集装箱门式 | 30.5~65 | 23.47~26.65 | A6~A8 | 2 | 集装箱专用吊具 | GB/T 34132 |
| RMG | 轨道式集装箱门式 | 30.5~65 | 18~40 | A6~A8 | 2 | 集装箱专用吊具 | GB/T 34133 |
| MT | 造船门式 | 100~1200 | 50~200 | A5~A7 | 2~4 | 起重小车 | GB/T 34135 |
| MP | 装卸桥 | 5~50 | 20~60 | A6~A8 | 2 | 抓斗/小车 | GB/T 14406 |
二、MG型双主梁门式起重机详细参数

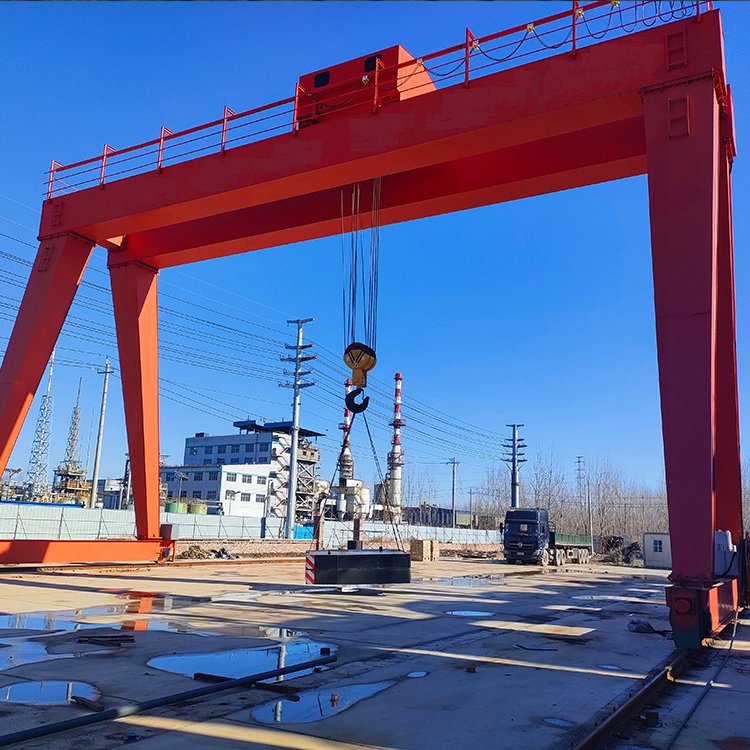

MG型双主梁门式起重机是门式起重机中应用最广的机型，主梁为箱形双梁结构，支腿为门形框架，起升机构采用双梁起重小车（结构与QD型双梁桥式起重机小车相同）。
| 起重量(t) | 跨度(m) | 起升高度(m) | 总重(t) | 最大轮压(kN) | 小车轨距(mm) | 推荐轨道 | 电源 |
|---|---|---|---|---|---|---|---|
| 10 | 18 | 10 | 18 | 160 | 2000 | 43kg/m | 380V/50Hz |
| 16 | 22 | 10 | 24 | 210 | 2200 | 50kg/m | 380V/50Hz |
| 20 | 22 | 10 | 28 | 250 | 2500 | 50kg/m | 380V/50Hz |
| 32 | 26 | 12 | 38 | 360 | 2800 | QU70 | 380V/50Hz |
| 50 | 30 | 12 | 52 | 520 | 3000 | QU80 | 380V/50Hz |
| 75 | 30 | 14 | 70 | 720 | 3500 | QU100 | 380V/50Hz |
| 100 | 32 | 14 | 88 | 920 | 4000 | QU100 | 380V/50Hz |
| 150 | 34 | 16 | 125 | 1350 | 4500 | QU120 | 380V/50Hz |
| 200 | 35 | 16 | 160 | 1750 | 5000 | QU120 | 380V/50Hz |
三、MH型电动葫芦门式起重机参数

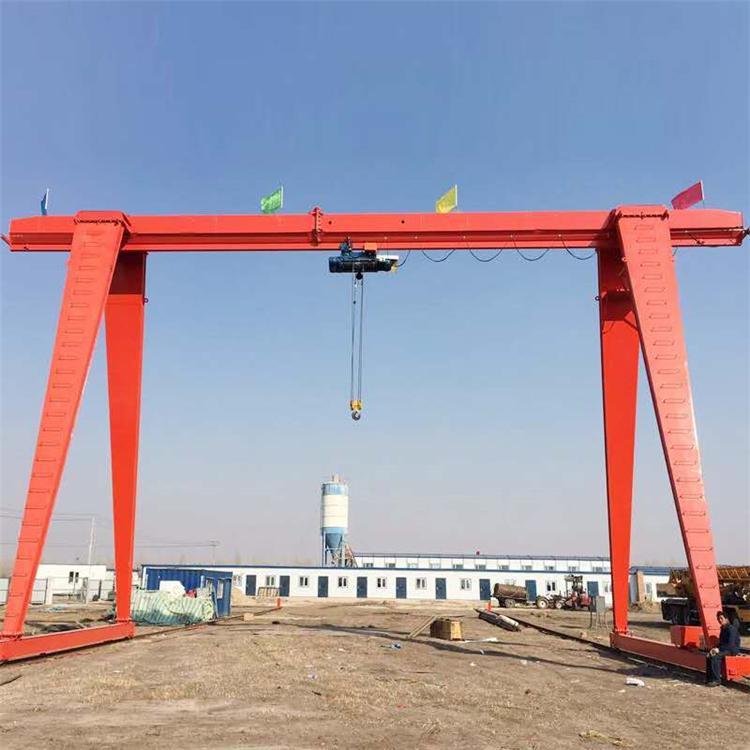

MH型电动葫芦门式起重机以电动葫芦为起升机构（详见电动葫芦选型指南），结构简单、成本低，适用于货场、仓库、预制场等轻中型吊装场景。支腿与主梁为法兰螺栓连接，便于运输和现场安装。
| 起重量(t) | 跨度(m) | 起升高度(m) | 总重(t) | 最大轮压(kN) | 电动葫芦型号 | 大车运行速度(m/min) |
|---|---|---|---|---|---|---|
| 1 | 8 | 6 | 2.0 | 18 | CD1-1 | 20 |
| 2 | 10 | 6 | 2.8 | 30 | CD1-2 | 20 |
| 3 | 12 | 6 | 3.5 | 42 | CD1-3 | 20 |
| 5 | 14 | 8 | 4.8 | 65 | CD1-5 | 20 |
| 10 | 18 | 8 | 8.5 | 120 | CD1-10 | 20 |
| 16 | 20 | 9 | 14.0 | 175 | HC-16 | 15 |
| 20 | 22 | 9 | 18.0 | 210 | HC-20 | 15 |
| 32 | 26 | 10 | 28.0 | 320 | HH-32 | 15 |
| 50 | 30 | 10 | 42.0 | 480 | HH-50 | 12 |
四、门式起重机支腿结构与轨道基础
4.1 支腿形式选择
| 支腿形式 | 适用跨度(m) | 支腿截面 | 走行方式 | 优缺点 |
|---|---|---|---|---|
| 刚性支腿+柔性支腿 | 10~50 | 箱形/桁架 | 一侧刚性+一侧柔性 | 不产生附加水平力，最常用 |
| 双刚性支腿 | 10~30 | 箱形 | 两侧均刚性 | 制造简单，跨度变化产生附加水平力 |
| 单侧支腿 | 5~20 | 箱形/工字 | 一侧轨道+一侧墙体 | 半门式，靠墙布置节省空间 |
| L型单主梁支腿 | 10~40 | 箱形 | 单腿支撑 | 视野好，MDG型标配 |
| C型支腿 | 16~40 | 箱形 | 预留通道 | 支腿中间可通过车辆，货场适用 |
4.2 轨道基础设计要求
门式起重机轨道基础按每米长度承载100~300kN/m设计，轨道梁一般采用C30~C40钢筋混凝土，截面尺寸按轮压计算确定。MG型50t/30m的大车轮压520kN，轨道基础梁宽600~800mm，深800~1200mm，配筋按三级钢HRB400设计。轨道接头采用焊接+伸缩缝处理，伸缩缝间距30~40m，缝宽10~20mm。
五、门式起重机抗风与防风设计
露天使用的门式起重机必须配置防风抗滑装置。按GB/T 3811要求，当风速超过16m/s（7级风）时门式起重机应停止作业，25m/s（10级风）时需锚定。防风装置包括防风拉索（支腿与地锚连接）、夹轨器（手动或电动）、顶轨器（液压楔形制动）和风速仪联锁停机。MG型50t级配4台电动夹轨器，夹紧力每台≥100kN，满足非工作状态11级风（28.5m/s）抗力要求。
六、鸿升起重机门式起重机产品优势
河南鸿升起重机有限公司生产全系列门式起重机，MG型最大200t/35m，MH型最大50t/30m，MEG欧式门式最大160t/50m。主梁与支腿均采用Q355B低合金结构钢，支腿与主梁法兰连接螺栓为10.9级高强度螺栓。大车运行机构采用三合一减速电机或分别驱动方案，标配液压夹轨器与风速仪。鸿升起重机按客户现场条件定制轨道基础设计，提供从基础施工到整机安装调试交钥匙服务。
