MW84系列吊运中厚板用电磁铁MW84系列电磁吸盘
电磁吸盘介绍
MW84系列吊运中厚板用电磁铁主要型号有：MW84-9030T、MW84-10535T、MW84-14035T、MW84-17535T、MW84-21035T、MW84-24535T、MW84-12040L、MW84-16040L、MW84-20040L、MW84-24040L、MW84-130421/G、MW84-170421/G、MW84-210421/G、MW84-250421/G等型号，本系列产品是专为吊运中钢板而设计，吊运作业安全准确迅速，考虑到长钢吊运可能出现弯曲变形而影响安全搬运，所以在跟吊运长尺寸钢板时，请使用多台电磁铁联用。对于中厚板(6mm-32mm)电磁铁的间距多取3-4m，两端外伸部分的长度可以取间距的二分之一。根据吊运张数的不同，又分为350型与400型两类。350型适合于中厚板厂、造船厂、机械制造厂采用调查磁控制方式，能起吊一张或定张数钢板，400型适用于一次搬运尽量多的张数，可根据用户要求另行设计制造吊运700C 以下钢板用高温型产品。生产厂家承接标准非标电磁铁（电磁吸盘）的设计制造和安装维修。
电磁吸盘说明
- 产品名称：MW84系列吊运中厚板用电磁铁
- 别名别称：电磁吸盘起重吸盘起重磁铁
- 型号规格：MW84系列型
- 所属类别：电磁吊具
- 产品产地：河南新乡/湖南岳阳
- 非标定制：承接非标制造
- 是否现货：定制生产
- 生产周期：7~10天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
- 发货地区：河南省长垣市

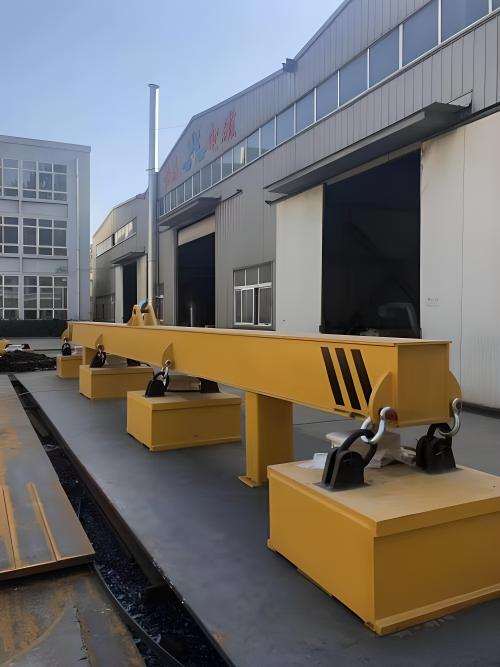

电磁吸盘图片
电磁吸盘参数

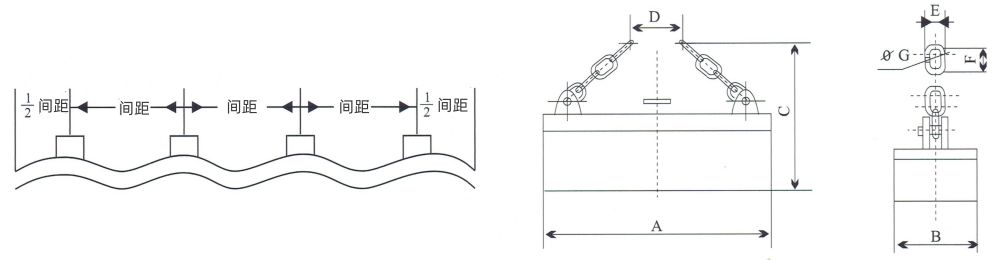

MW84系列吊运中厚板用电磁铁外形尺寸图
MW84系列（350常温型）吊运中厚板用电磁铁技术规格参数表
| 350常温型（额定电压DC-220V，通电持续率TD-60%）主要技术参数 | ||||||||
| 型号 | MW84-9030T | MW84-10535T | MW84-14035T | MW84-17535T | MW84-21035T | MW84-24535T | ||
| 外形尺寸 (mm) |
A | 900 | 1050 | 1400 | 1750 | 2100 | 2450 | |
| B | 300 | 350 | 350 | 350 | 350 | 350 | ||
| C | 900 | 920 | 940 | 940 | 960 | 980 | ||
| D | 300 | 400 | 500 | 700 | 800 | 900 | ||
| E | 110 | 110 | 110 | 110 | 110 | 110 | ||
| F | 180 | 180 | 180 | 180 | 180 | 180 | ||
| G | 32 | 32 | 32 | 32 | 32 | 32 | ||
| 重量(kg) | 18.5 | 330 | 430 | 510 | 600 | 720 | ||
| 冷态功率(kw) | 0.41 | 0.9 | 1.2 | 1.5 | 1.8 | 2.5 | ||
| 钢 板厚 度 (mm) | 6 | 可手搬运宽度(mm) | 长x宽x厚 3000-8000 x900-1900 x4-10 LxWxT |
2650 | 3000 | 3350 | 3700 | 4050 |
| 8 | 3150 | 3500 | 3850 | 4200 | 4550 | |||
| 10 | 3350 | 3700 | 4050 | 4400 | 4750 | |||
| 12 | 3350 | 3900 | 4250 | 4600 | 4950 | |||
| 16 | 四台联用 | 4050 | 4400 | 4750 | 5100 | 5450 | ||
保证搬运张数举例
| 钢板宽度 | 1500(mm) | 2500(mm) | 4000(mm) | |||||||||||||
| 型号 吸吊张数 |
MW84- 10535T |
MW84- 14035T |
MW84- 17535T |
MW84- 21035T |
MW84- 24535T |
MW84- 10535T |
MW84 14035T |
MW84- 17535T |
MW84- 21035T |
MW84- 24535T |
MW84 10535T |
MW84- 14035T |
MW84- 17535T |
MW84- 21035T |
MW84- 24535T |
|
| 钢 板 厚 度 (mm) |
6 | 4 | 4 | 4 | 4 | 4 | 1 | 3 | 4 | 4 | 4 | 2 | ||||
| 8 | 3 | 4 | 4 | 4 | 4 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | ||||
| 10 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 12 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 16 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | |
| 20 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
MW84系列（400常温型）吊运中厚板用电磁铁技术规格参数表
| 400型（额定电压DC-220V，通电持续率TD-60%）主要技术参数 | ||||||||||
| 钢板宽度 | 常温型(100℃以下) | 常温型(600℃以下) | ||||||||
| MW84-12040L | MW84-16040L | MW84-20040L | MW84-24040L | MW84- 130421/G |
MW84- 170421/G |
MW84 210421/G |
MW84- 250421/G |
|||
| 外形尺寸 (mm) |
A | 1200 | 1600 | 2000 | 2400 | 1260 | 1680 | 2100 | 2520 | |
| B | 400 | 420 | ||||||||
| C | 1071 | 996 | 970 | 890 | 1040 | 1045 | 1010 | 990 | ||
| D | 400 | 700 | 800 | 700 | 500 | 700 | 800 | 900 | ||
| E | 110 | |||||||||
| F | 180 | |||||||||
| G | 32 | |||||||||
| 重量(kg) | 550 | 690 | 840 | 910 | 650 | 850 | 1050 | 1250 | ||
| 冷态功率(kw) | 3.0 | 3.2 | 5.0 | 6.0 | 2.4 | 3.7 | 4.0 | 4.8 | ||
| 钢 板 厚 度 (mm) |
6 | 可 搬运宽度 (mm) | 3000 | 3400 | 3800 | 4200 | 3060 | 3480 | 3900 | 4320 |
| 8 | 3500 | 3900 | 4300 | 4700 | 3560 | 3980 | 4400 | 4820 | ||
| 10 | 3700 | 4100 | 4500 | 4900 | 3760 | 1480 | 4600 | 5020 | ||
| 12 | 4000 | 4400 | 4800 | 5200 | 4060 | 4480 | 4900 | 5320 | ||
| 16 | 4500 | 4900 | 5300 | 5700 | 4560 | 4980 | 5400 | 5820 | ||
保证搬运张数举例
| 钢板宽度 | 1500(mm) | 2500(mm) | 4000(mm) | ||||||||||
| 型号 吸吊张数 |
MW84- 12040L |
MW84- 16040L |
MW84- 20040L |
MW84- 24040L |
MW84- 12040L |
MW84 16040L |
MW84- 20040L |
MW84 24040L |
MW84- 12040L |
MW84- 16040L |
MW84- 20040L |
MW84- 24040L |
|
| 钢 板 厚 度 (mm) |
6 | 6 | 7 | 7 | 7 | 3 | 6 | 6 | 7 | – | 一 | – | 3 |
| 8 | 5 | 5 | 5 | 5 | 3 | 4 | 5 | 5 | – | 2 | 3 | ||
| 10 | 4 | 5 | 5 | 5 | 3 | 4 | 4 | 5 | – | 1 | 3 | 3 | |
| 12 | 4 | 5 | 5 | 5 | 2 | 4 | 4 | 5 | 2 | 3 | 3 | ||
| 16 | 3 | 3 | 3 | 3 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | 3 | |
| 20 | 3 | 3 | 3 | 3 | 2 | 2 | 3 | 3 | 1 | 2 | 2 | 2 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
电磁吸盘延伸阅读：
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘永磁吸盘除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
电磁吸盘厂家
MW84系列吊运中厚板用电磁铁（电磁吸盘）以及整流控制设备、停电保磁设备（电气箱）、吸盘用电缆卷筒、电磁挂梁等周边配套设备的型号规格、技术参数、产品特性、结构图纸、出厂价格以及常见问题故障、产品优点缺点等请联系客服咨询。
