MW22系列方形电磁吸盘MW22型起重电磁铁
电磁吸盘介绍
MW22系列电磁铁适用于吊运钢锭和大型初轧坯、型钢等。针对不同类型钢材采用不同的磁路设计。该系列产品又分工字钢、初轧坯、梁坯、成卷线材(盘圆)起吊用电磁铁。主要型号有：MW22-8060L、MW22-11060L、MW22-120100L、MW22-140100L、MW22-140150L、MW22-8080L/-6、MW22-12595L/-6、MW22-14095L/-6、MW22-15095L/1-6、MW22-16080L/1-6、MW22-17065L/1-6、MW22-20090L/1-6等型号，生产厂家承接标准非标电磁吸盘（电磁铁）的设计制造和安装维修。
电磁吸盘说明
- 产品名称：MW22系列电磁铁
- 别名别称：电磁吸盘起重吸盘
- 型号规格：MW22型
- 所属类别：电磁吊具
- 产品产地：河南新乡湖南岳阳
- 非标定制：承接非标制造
- 是否现货：定制生产
- 生产周期：7~10天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
- 发货地区：河南新乡长垣

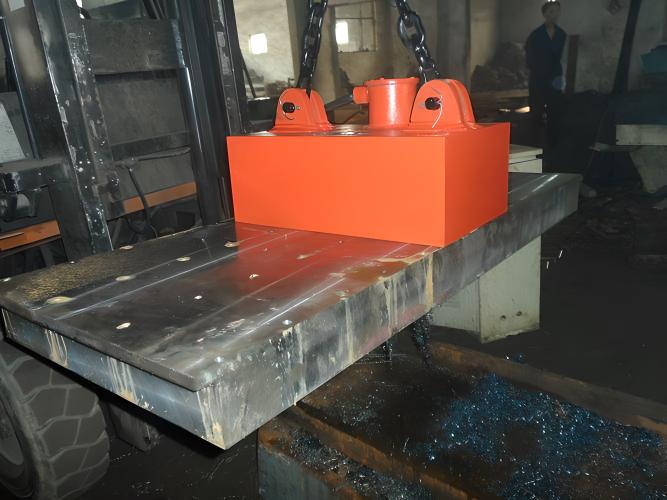

电磁吸盘图片
电磁吸盘参数

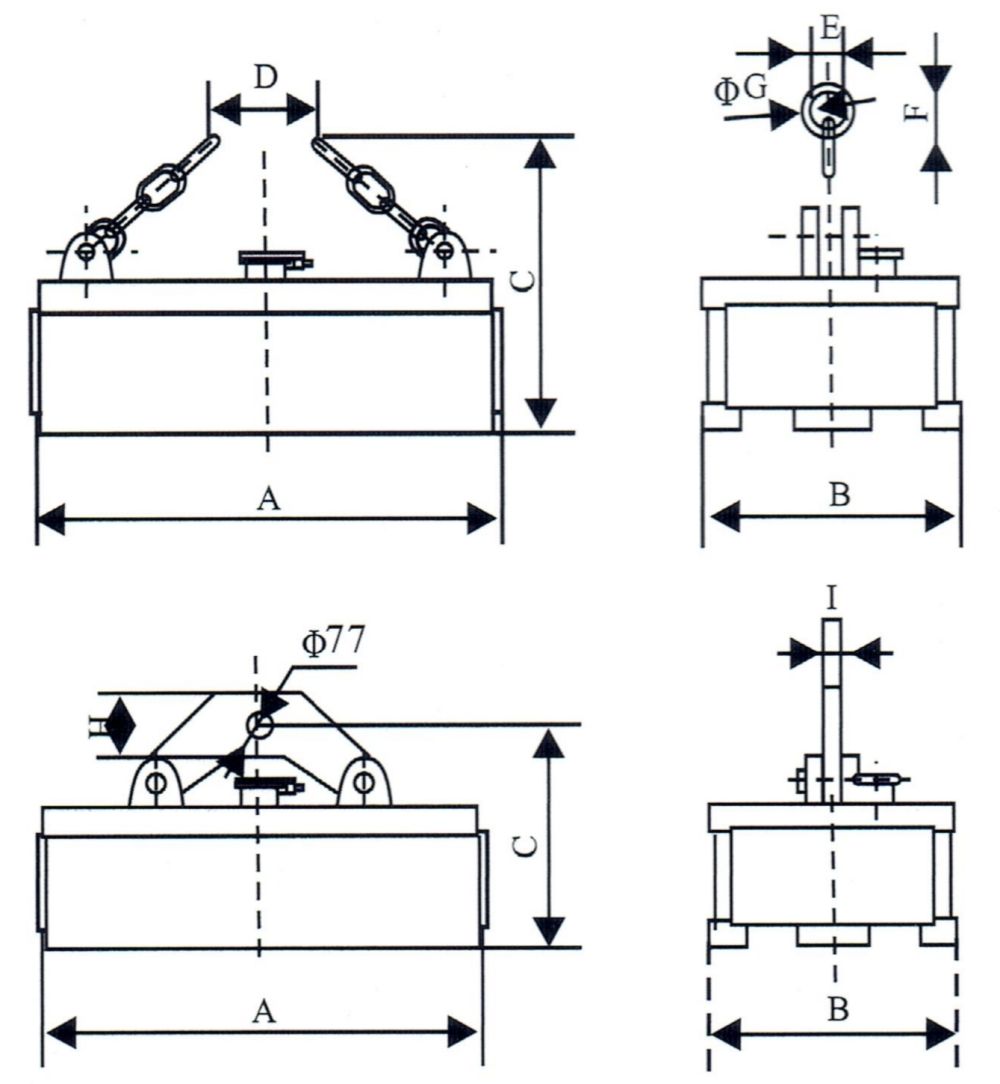

MW22系列电磁铁外形尺寸图
MW22系列电磁铁技术规格参数表
| 常温型（额定电压DC-220V，通电持续率TD-50%）主要技术参数 | |||||||
| 型 号 | MW22-8060L | MW22-11060L | MW22-120100L | MW22-140100L | MW22-140150L | ||
| 外形尺寸 (mm) |
A | 800 | 1100 | 1200 | 1400 | 1400 | |
| B | 600 | 600 | 1000 | 1000 | 1500 | ||
| C | 900 | 900 | 950 | 1100 | 1100 | ||
| D | 300 | 300 | 300 | 900 | 900 | ||
| E | 110 | 110 | 125 | 125 | 125 | ||
| F | 180 | 180 | 200 | 200 | 200 | ||
| G | 32 | 32 | 50 | 38 | 38 | ||
| H | 200 | ||||||
| I | 50 | ||||||
| 自重KG | 1000 | 1300 | 2400 | 3600 | 3000 | ||
| 功率KW | 27.3 | 34.1 | 45.5 | 63.6 | 81.9 | ||
| 电流A | 6 | 7.5 | 10 | 14 | 18 | ||
| 起吊能力(表内大截面工字钢如果没有捆扎,也可吊起一层) | 最小规格 | 10号工字钢 | 10号工字钢 | 10号工字钢 | 10号工字钢 | 10号工字钢 | |
| 最大规格 | 20a号工字钢 | 30a号工字钢 | 63a号工字钢 | 50a号工字钢 | 50a号工字钢 | ||
| 最大长度(mm) | 20000 | 20000 | 20000 | 20000 | 20000 | ||
| 捆扎宽度(mm) | 500 | 500 | 1000 | 1200 | 1400 | ||
| 单捆重量(kg) | 5000 | 4000/6000 | 15000 | 3000/5000 | 4500/6000 | ||
| 捆数 | 4台吊1捆 | 4台吊1捆 | 4台吊2/1捆 | 4台吊4/2捆 | 4台吊4/2捆 | ||
| 常温型（额定电压DC-220V，通电持续率TD-60%）主要技术参数 | ||||||
| 型号 | MW22-8080L/-6 | MW22-12595L/-6 | MW22-14095L/-6 | |||
| 外形尺寸 (mm) |
A | 800 | 1250 | 1400 | ||
| B | 880 | 950 | 950 | |||
| C | 505 | 1100 | 1030 | |||
| D | 400 | 450 | ||||
| E | 175 | 175 | ||||
| F | 250 | 250 | ||||
| G | 50 | 50 | ||||
| H | 200 | |||||
| I | 45 | |||||
| 重量(kg) | 1380 | 2300 | 2640 | |||
| 冷态电流(A) | 24 | 39 | 45.5 | |||
| 冷态功率(kw) | 5.3 | 8.58 | 10 | |||
| 单 台 起 吊 能 力 |
吊运90-120mm方坯能力(t) | 4.1 | 3.7 | 8.6 | ||
| 方坯 | 120mmx120mm | 7.2mx5 | 8.5mx8 | 8.4mx9 | ||
| 150mmx150mm | 7.2mx6 | 6.9mx7 | ||||
| 200mmx200mm | 4.4mx3 | 4.9mx5 | 4.5mx6 | |||
| 圆坯 | Φ200 | 5.5mx3 | 6.5mx5 | 6.5mx6 | ||
| 轨梁 | 20kg/m重轨 | 6.56mx5 | 8mx7 | 7.6mx9 | ||
| 型号 | MW22-15095L/1-6 | MW22-16080L/1-6 | MW22-17065L/1-6 | MW22-20090L/1-6 | |||
| 外形尺寸 (mm) |
A | 1500 | 1600 | 1700 | 2000 | ||
| B | 950 | 830 | 650 | 930 | |||
| C | 455 | 750 | 730 | 1720 | |||
| D | 0 | ||||||
| E | 230 | ||||||
| F | 370 | ||||||
| G | 75 | ||||||
| H | 200 | 200 | 200 | ||||
| I | 45 | 45 | 45 | ||||
| 重量(kg) | 2600 | 2700 | 2720 | 3690 | |||
| 冷态电流(A) | 44 | 47 | 42.6 | 59.9 | |||
| 冷态功率(kw) | 9.6 | 10.34 | 9.4 | 13.2 | |||
| 单 台 起 吊 能 力 |
吊运90-120mm方坯能力(t) | 9.2 | 8.32 | 7.2 | 11.7 | ||
| 方坯 | 120mmx120mm | 8.1mx10 | 6.6mx11 | 5.8mx11 | 6.9mx15 | ||
| 150mmx150mm | 6.5mx8 | 5.2mx9 | 4.2mx10 | 6.6mx10 | |||
| 200mmx200mm | 200mx6 | 3.8mx7 | 3.3mx7 | 4.6mx8 | |||
| 圆坯 | Φ200 | 6.7mx7 | 6.3mx7 | 5mx7 | 6.1mx8 | ||
| 轨梁 | 20kg/m重轨 | 7.8mx9 | 6.6mx10 | 5.2mx11 | 7.2mx13 | ||
电磁吸盘延伸阅读：
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘永磁吸盘除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
电磁吸盘厂家
MW22系列电磁铁（电磁吸盘）以及整流控制设备、停电保磁设备（电气箱）、吸盘用电缆卷筒、电磁挂梁等周边配套设备的型号规格、技术参数、产品特性、结构图纸、出厂价格以及常见问题故障、产品优点缺点等请联系客服咨询。
