YSE系列实心转子软启动电动机YSE型铁壳软启动电机
电动机介绍
YSE系列实心转子软起动三相异步电动机是根据起重机械工作需要特殊设计的新型制动电机。主要应用于各种起重工程的行走装置驱动动力，具有同类产品体积最小化、结构最简单、节能最明显、维护最方便的一种缓冲马达。YSE系列电机的功率等级，安装尺寸与起重机原配套的锥形转子电动机相同可直接互换。具有缓冲效果的电动机，大大延长了电机及相关机械传动机构的使用寿命。 电机启动电流小，适应频繁启动，节电效果明显，较小的电流可延长交流接触器的使用寿命。
电动机说明
- 产品名称：实心转子软启动制动电机
- 别名别称：起重电机/马达
- 型号规格：YSE
- 所属类别：新型制动电机
- 产品产地：河南新乡
- 非标定制：承接非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：部分现货
- 包装形式：无
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修

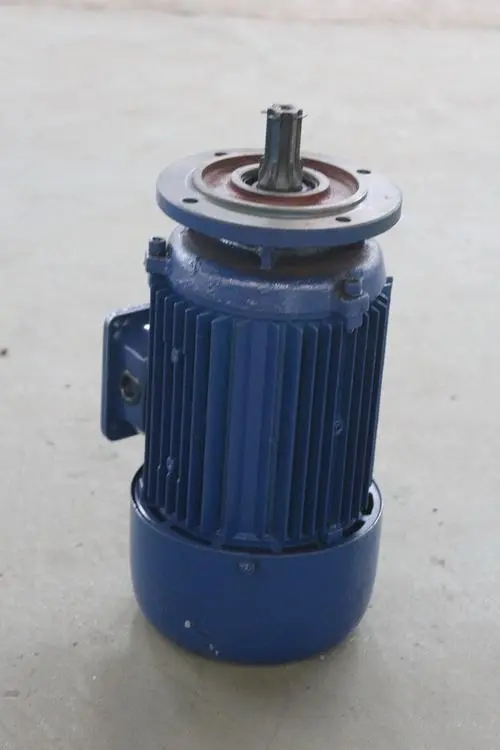

电动机图片
电动机参数

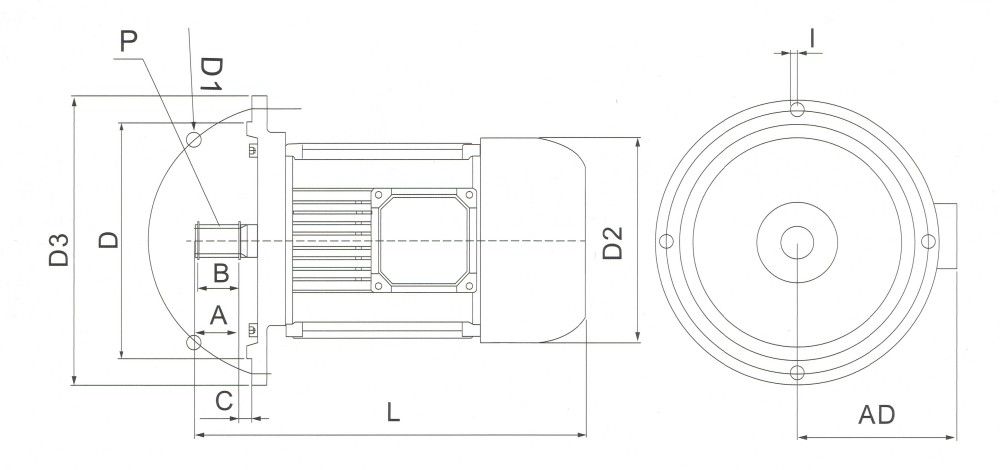

YSE系列实心转子软启动制动电机产品外形图（大盘）
YSE系列实心转子软启动制动电机外形及安装尺寸表（大盘）
| 型号 | 对应功率 (Kw) |
尺寸（mm） | ||||||||||
| D | D1 | D2 | D3 | A | B | C | L | 1 | AD | P | ||
| YSE-4 | 0.8 | Φ180 | Φ200 | Φ156 | Φ220 | 34 | 30 | 14 | 308 | 4-Φ11 | 115 | 6D-25d9x22b12x6c11 |
| YSE-4 | 1.5 | Φ180 | Φ200 | Φ166 | Φ220 | 34 | 30 | 14 | 346 | 4-Φ11 | 122 | 6D-25d9x22b12x6c11 |
| YSE-4 | 2.2 | Φ250 | Φ285 | Φ196 | Φ333 | 34 | 30 | 14 | 365 | 4-Φ13.5 | 6D-25d9x22b12x6c11 | |

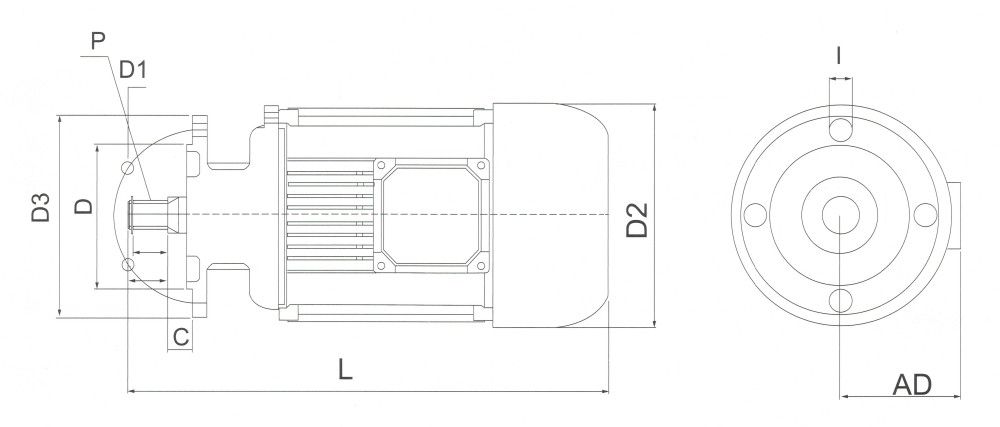

YSE系列实心转子软启动制动电机产品外形图（小盘）
YSE系列实心转子软启动制动电机外形及安装尺寸表（小盘）
| 型号 | 对应功率 (Kw) |
尺寸（mm） | ||||||||||
| D | D1 | D2 | D3 | A | B | C | L | 1 | AD | P | ||
| YSE-4 | 0.8 | Φ100 | Φ120 | Φ156 | Φ140 | 28 | 24 | 20 | 343 | 4-Φ9 | 115 | 6D-20d9x16b12x4c11 |
| YSE-4 | 1.5 | Φ100 | Φ120 | Φ166 | Φ140 | 28 | 24 | 20 | 370 | 4-Φ9 | 122 | 6D-20d9x16b12x4c11 |
| YSE-4 | 2.2 | Φ180 | Φ200 | Φ196 | Φ220 | 34 | 30 | 14 | 413 | 4-Φ12 | 134 | 6D-25d9x22b12x6c11 |
| YSE-4 | 3.0 | Φ180 | Φ200 | Φ196 | Φ220 | 34 | 30 | 14 | 413 | 4-Φ12 | ||
| Φ180 | Φ215 | Φ196 | Φ250 | 34 | 30 | 14 | 413 | 4-Φ15 | ||||
| Φ180 | Φ215 | Φ196 | Φ250 | 34 | 30 | 14 | 413 | 4-Φ15 | 6D-28d9x23b12x6c11 | |||
YSE系列实心转子软启动制动电机主要技术参数表
| 型号 | 对应 功率 kW |
电压 V |
额定 转速 r/min |
额定 电流 A |
功率 因数 COSΦ |
效率 % |
起动 电流 A |
转矩 | 弹簧工 作压力 (N) |
制动力 矩N.m |
接法 |
| YSE-4 | 0.8 | 380 | 1200 | 4.5 | 0.72 | 70 | 13 | 8 | 143 | 5-10 | Y |
| YSE-4 | 1.5 | 380 | 1200 | 5.1 | 0.72 | 70 | 15 | 16 | 143 | 5-10 | Y |
| YSE-4 | 2.2 | 380 | 1200 | 6.5 | 0.74 | 73 | 30 | 24 | 320 | 10-18 | Y |
| YSE-4 | 3.0 | 380 | 1200 | 8.3 | 0.77 | 79 | 45 | 30 | 320 | 10-18 | Y |
电动机厂家
软启动电机厂家提供YSE系列实心转子软起动三相异步电动机设计制造（定制）和电机配件批发零售、安装修理维修等服务，更多国标/非标/专用起重电机厂家品牌、技术参数、安装尺寸图纸、价格请咨询客服。
