欧式双梁桥式起重机（EOT Crane）技术参数与选型指南

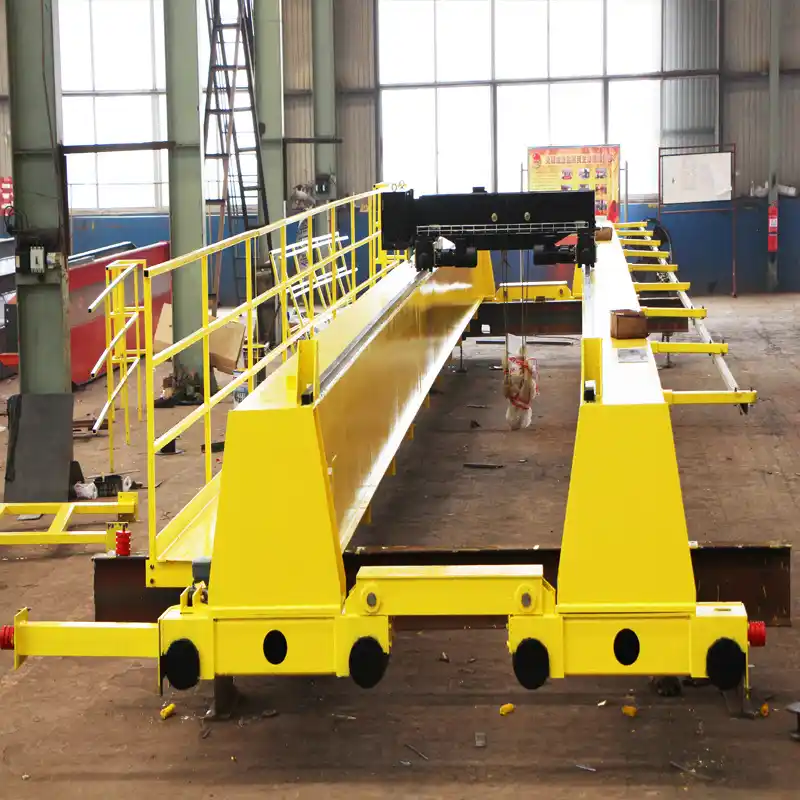

欧式QD型双梁桥式起重机（EOT Crane）是一种依据FEM 9.511和EN 15011标准设计的轻量化起重搬运设备，采用箱形主梁与HHL型欧式葫芦或HE型小车起升机构，比传统QD型桥式起重机自重降低20%~40%，净空高度减少300~600mm，轮压降低15%~30%，特别适用于新建厂房的低净空设计和老旧厂房的增容改造场景。
一、欧式双梁桥式起重机产品系列参数
欧式QD型双梁桥式起重机按起升机构形式分为两大类：欧式葫芦双梁和欧式小车双梁，对应标准型号体系如下表所示。
| 型号 | 起重量(t) | 跨度(m) | 工作级别 | 起升机构形式 | 适用标准 | 典型应用 |
|---|---|---|---|---|---|---|
| LH | 5~80 | 7~31.5 | A4~A6 | HC/HH电动葫芦 | GB/T 3811 | 通用厂房、仓库 |
| NHE | 3~80 | 7~35 | A4~A6 | HHL欧式葫芦 | FEM | 低净空厂房 |
| HE | 5~320 | 10~35 | A5~A7 | 小车+卷扬起升 | FEM/DIN | 高端制造、冶金 |
| NLH | 3~32 | 7~31.5 | A4~A6 | HHL欧式葫芦（轻量） | FEM | 轻工、食品 |
| NDH | 50~500 | 10~40 | A5~A7 | 双梁小车 | FEM | 重工、造船 |
| EOT | 5~500 | 10~40 | A5~A7 | 双梁桥式 | EN 15011 | 国际工程 |
二、HE系列欧式双梁桥式起重机详细参数
HE系列是欧式双梁桥式起重机的核心产品，采用FEM设计优化，主梁为箱形截面且腹板间距按最优高宽比设计，端梁为分段式法兰连接。HE系列具有自重轻、轮压小的显著特点，在32/10t级别下总重比同吨位QD型降低约35%。
| 起重量(t) | 跨度范围(m) | 最大轮压(kN) | 总重(t) | 小车轨距(mm) | 起升速度(m/min) | 运行速度(m/min) | 推荐电机功率(kW) |
|---|---|---|---|---|---|---|---|
| 5 | 10~25 | 68 | 4.8~7.2 | 1200 | 8/0.8 | 20 | 3.0 |
| 10 | 10~28 | 95 | 5.6~9.0 | 1400 | 8/0.8 | 20 | 5.5 |
| 16 | 12~30 | 125 | 6.8~11.5 | 1500 | 7/0.7 | 20 | 9.0 |
| 20 | 12~31.5 | 145 | 7.5~13.0 | 1600 | 7/0.7 | 20 | 11.0 |
| 32 | 14~35 | 210 | 9.5~17.5 | 1800 | 6.5/0.65 | 20 | 18.5 |
| 50 | 16~35 | 310 | 13.0~24.0 | 2000 | 5.5/0.55 | 18 | 30.0 |
| 75 | 18~35 | 450 | 18.0~33.0 | 2200 | 4.5/0.45 | 18 | 45.0 |
| 100 | 20~35 | 580 | 24.0~42.0 | 2500 | 4.0/0.40 | 16 | 60.0 |

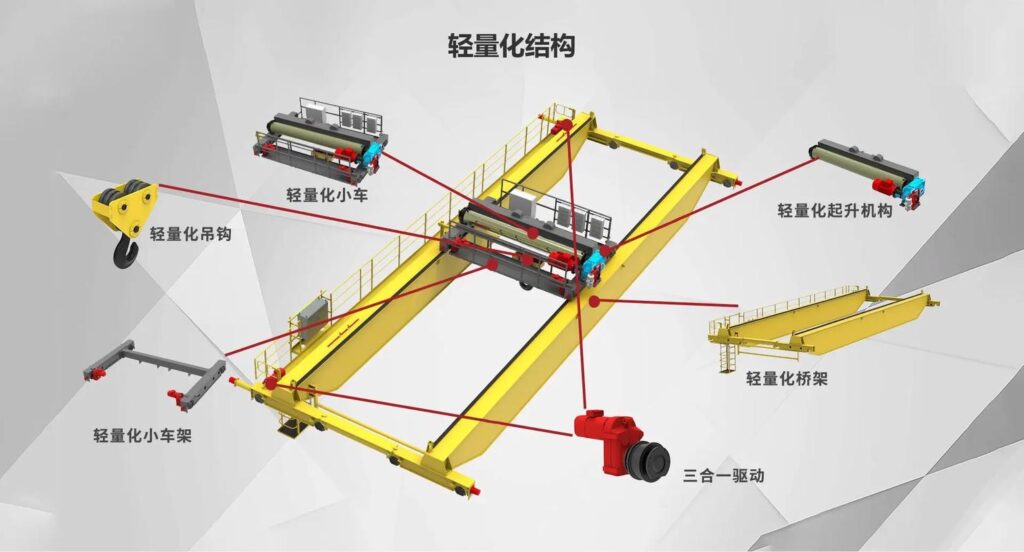

三、欧式双梁桥式起重机结构优势分析
1. 主梁优化设计
欧式双梁桥式起重机主梁采用有限元优化设计，箱形截面高跨比由传统的1/14~1/12降低至1/18~1/16，腹板厚度按剪切强度优化而非经验取值。主梁上拱度设计值为跨度的1/1000，与传统1/600相比减少约40%的拱度余量。焊接工艺采用自动埋弧焊，焊脚高度按等强度设计原则确定。
2. 端梁模块化设计
端梁采用分段式法兰连接结构，标准段长度为2~3m，可根据厂房跨度灵活组合。法兰连接采用10.9级高强度螺栓，预紧力矩按GB/T 1228标准执行。车轮安装采用角型轴承箱结构，水平调整量±3mm，垂直调整量±2mm，有效解决啃轨问题。
3. 低净空起升机构
欧式双梁桥式起重机的核心起升机构HHL型欧式葫芦采用电机同轴布置与卷筒内置式减速器设计，葫芦自身高度比传统CD1/MD1型降低30%~45%。在10t级下，HHL葫芦高度约480mm，而CD1葫芦高度约660mm，净空降低180mm。吊钩上极限位置距轨道面距离大幅缩短，在16t级下可至620mm以内。
四、欧式双梁桥式起重机与传统QD型桥式起重机对比
| 对比项目 | 欧式双梁（HE/NHE） | 传统QD型 | 差值/优势 |
|---|---|---|---|
| 设计标准 | FEM 9.511 / EN 15011 | GB/T 3811 | 欧标疲劳寿命更高 |
| 自重（10t/22.5m） | 约6.5t | 约11.2t | 降低42% |
| 自重（32t/25.5m） | 约14.5t | 约22.8t | 降低36% |
| 自重（50t/30m） | 约20.0t | 约32.5t | 降低38% |
| 净空高度（10t） | ~520mm | ~810mm | 降低290mm |
| 最大轮压（32t/25.5m） | 210kN | 290kN | 降低28% |
| 起升电机绝缘等级 | H级（180℃） | F级（155℃） | 耐温等级更高 |
| 起升防护等级 | IP55 | IP44 | 防尘防水更优 |
| 轨道型号（32t） | 43kg/m | 50kg/m | 降低承载要求 |
| 厂房造价影响 | 柱距可增大10%~15% | 标准柱距 | 土建成本降低 |
五、欧式双梁桥式起重机选型计算方法
5.1 起升机构功率计算
起升电机功率按下式确定：P = (Q + G₀) × v / (6120 × η)。式中Q为额定起重量（kg），G₀为吊具自重（kg），v为起升速度（m/min），η为机械效率（0.80~0.85）。当Q=20000kg、G₀=400kg、v=7m/min、η=0.82时，计算功率P≈14.9kW，匹配11kW变频电机满足工作级别A5要求。
5.2 主梁挠度校核
欧式双梁桥式起重机主梁静挠度限值取跨度的1/800~1/1000（传统规范为1/600~1/700）。跨度S=25m时，允许挠度f≤25mm。满载实测偏载工况下的实际挠度需控制在22mm以内。动刚度自振频率应大于2Hz，避免与操作者步行频率重合。
5.3 轮压与轨道匹配
最大轮压P_max = (Q + G_crane) / N × K_dyn，其中G_crane为天车自重，N为车轮总数，K_dyn为动载系数（1.05~1.15）。以32t/25.5m欧式双梁计算：Q=32t、G_crane≈14.5t、N=4、K_dyn=1.1，得P_max≈12.8t/轮≈125kN。实际设计值210kN已计入小车偏载系数1.6，可匹配43kg/m钢轨。
六、鸿升起重机欧式双梁桥式起重机产品优势
河南鸿升起重机有限公司生产的欧式双梁桥式起重机（HE、NHE、LH系列）采用FEM标准设计，核心部件选用德国NORD或SEW驱动系统，葫芦起升机构为HHL型欧式葫芦，整机通过国家特种设备型式试验。产品净空最低可至520mm（10t级），最长跨度为35m，最大起重量达320t。鸿升起重机可为客户提供免费现场勘测方案与吊装方案设计，确保欧式天车与厂房结构的最佳匹配。
