钢轨压板/起重机道轨压板/轨道压板/行车导轨压板/铁轨压板
压板介绍
钢轨压板是固定钢轨（路轨、轨道）的产品，压板材质类型有铸造压板、钢板冲压压板（从安装方式有螺栓固定单孔压板、双孔压板、焊接压板、弯钩）等，其作用是固定钢轨使用。
压板说明
- 产品名称：钢轨压板
- 别名别称：轨道/路轨压板、压码
- 型号规格：多型号轨道压板
- 所属类别：钢轨配件
- 产品产地：河南
- 是否定制：是
- 是否现货：现货供应
- 供货范围：全国
- 送达方式：自提或物流托运
- 发货地区：河南新乡长垣
压板图片
压板参数

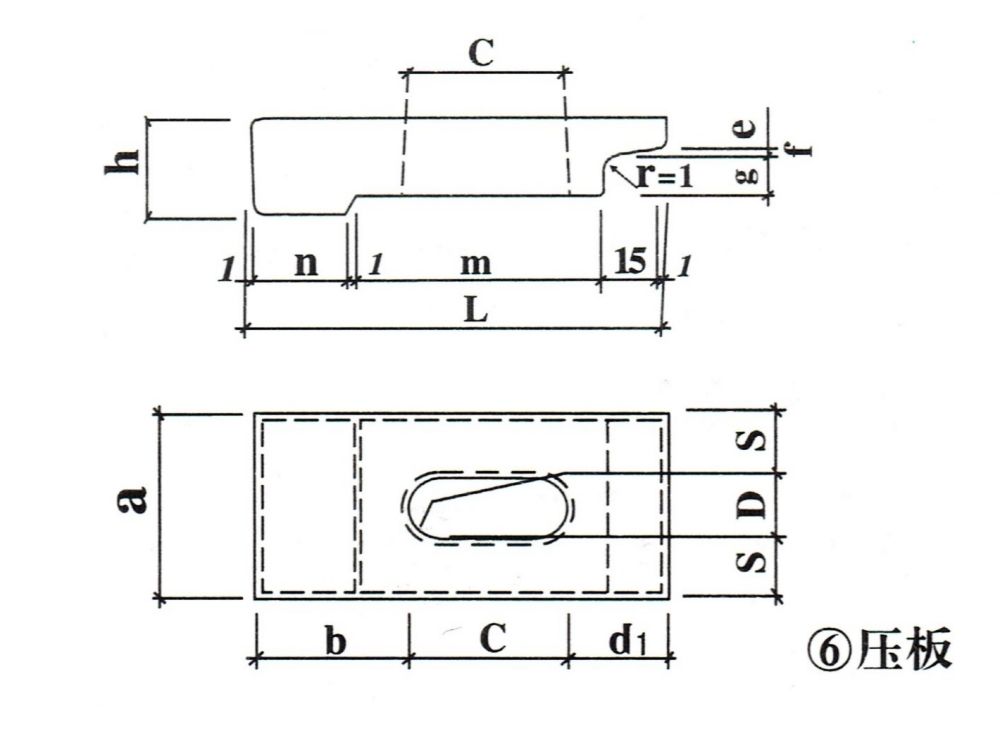

钢轨压板⑥外形尺寸图与技术参数表
钢轨压板外形尺寸图 |
|||||||||||||||||
| 压板⑥型号选用及尺寸表 | |||||||||||||||||
| 压板 型号 |
适用范围 各型号压板尺寸(mm) | ||||||||||||||||
| 轨道联 结型号 |
钢轨 型号 |
螺栓间 距A(mm) |
L | a | b | C | d | e | f | g | h | m | n | r | D | S | |
| 6-1 | DGL-4 DGL-5 DGL-6 DGL-7 |
TG24 | 200 220 240 260 |
150 | 70 | 21 | 86 | 43 | 6.5 | 4 | 5.5 | 20 | 112 | 20 | 4 | 23 | 23.5 |
| 6-2 | DGL-8-10 DGL-12-14 |
TG38 | 200 220 240 |
140 | 70 | 31 | 80 | 29 | 7.9 | 1.6 | 8.5 | 22 | 102 | 20 | 4 | 23 | 23.5 |
| 6-3 | DGL-11 DGL-15 DGL-16 |
TG38 | 260 260 280 |
160 | 70 | 31 | 70 | 59 | 9.9 | 1.6 | 8.5 | 24 | 122 | 20 | 4 | 23 | 23.5 |
| 6-4 | DGL-17 DGL-18 |
TG43 | 220 240 280 |
160 | 70 | 31 | 90 | 39 | 11.5 | 2.5 | 10.0 | 28 | 112 | 30 | 4 | 23 | 23.5 |
| 6-5 | DGL-20 DGL-24 |
TG50 | 220 240 280 |
160 | 90 | 40 | 90 | 30 | 11.5 | 4 | 10.5 | 30 | 112 | 30 | 4 | 27 | 31.5 |
| 6-6 | DGL-25 DGL-26 |
QU100 | 240 280 |
160 | 90 | 56 | 74 | 30 | 10.5 | 4 | 13.5 | 32 | 112 | 30 | 8 | 27 | 31.5 |
| DGL-27 DGL-28 |
QU120 | 260 280 |
|||||||||||||||

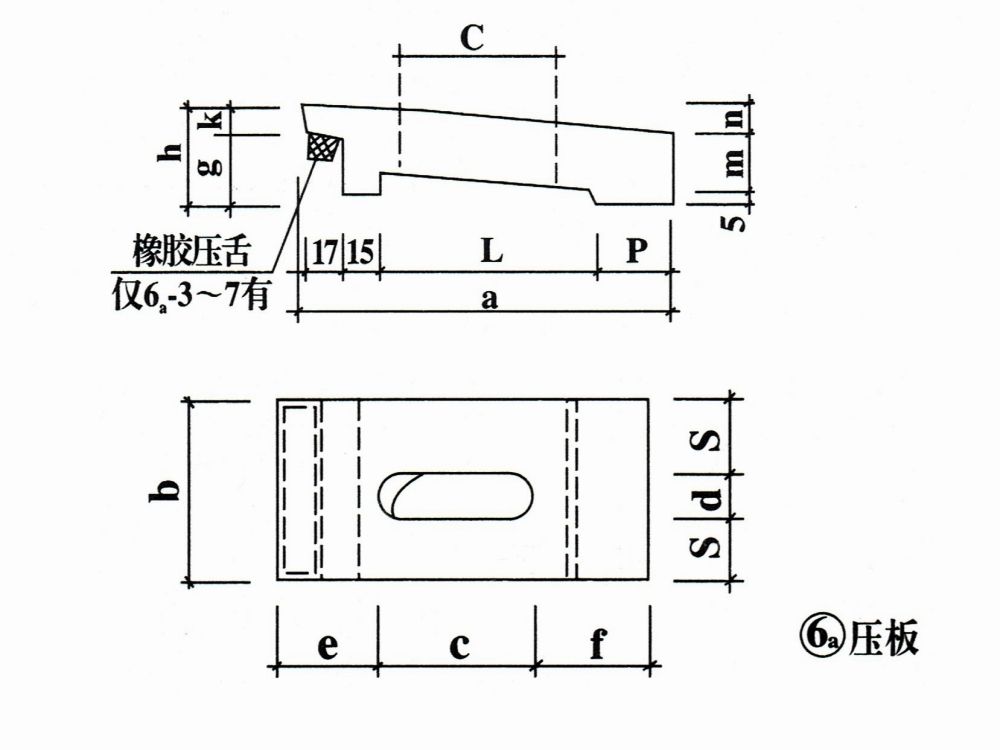

钢轨压板6a外形尺寸图与技术参数表
6a压板外形尺寸图 |
|||||||||||||||||||
| 6a压板型号选用及尺寸表 | |||||||||||||||||||
| 压板 型号 |
适用范 | 围 | 压板尺寸(mm) | ||||||||||||||||
| 轨道联 结型号 |
钢轨 型号 |
螺栓间 距A(mm) |
a | b | C | d | e | f | g | h | j | k | L | m | n | p | q | S | |
| 6a-1 | DGL-3，4 DGL-5 |
24kg/m | 220 240 260 |
156 | 70 | 60 | 18 | 67 | 29 | 3.3 | 20 | 4 | 9.7 | 98 | 15 | 0 | 25 | 10.1 | 26 |
| 6a-2 | DGL-6,7 DGL-8,9 |
38kg/m | 200 220 240 260 |
156 | 70 | 70 | 18 | 41 | 45 | 6 | 20 | 1.8 | 9.2 | 98 | 15 | 0 | 25 | 10.1 | 26 |
| 6a-3 | DGL-10,11 DGL-12,13 |
38kg/m | 220 240 260 280 |
156 | 70 | 90 | 23 | 40 | 26 | 19 | 34 | 1.8 | 10.2 | 98 | 16 | 13 | 25 | 10.1 | 23.5 |
| 6a-4 | DGL-14,15 DGL-16 |
43kg/m QU70 |
240 260 280 |
156 | 70 | 80 | 23 | 48 | 28 | 19.2 | 36 | 4.5 | 9.3 | 98 | 18 | 13 | 25 | 10.1 | 23.5 |
| 6a-5 | DGL-17 DGL-21 |
50kg/m QU80 |
240 260 280 |
160 | 90 | 90 | 27 | 38 | 32 | 22 | 40 | 4.5 | 10.5 | 97 | 21.7 | 13.3 | 30 | 9.7 | 31.5 |
| 6a-6 | DGL-22 DGL-24 |
QU100 | 240 260 280 |
160 | 90 | 85 | 27 | 33 | 42 | 23.5 | 42 | 4.5 | 11 | 97 | 23.7 | 13.3 | 30 | 9.7 | 31.5 |
| 6a-7 | DGL-25 DGL-26 |
QU120 | 260 280 |
160 | 90 | 70 | 27 | 34 | 56 | 26 | 44 | 4.5 | 10.5 | 97 | 25.7 | 13.3 | 30 | 9.7 | 31.5 |
压板厂家
道轨公司同时提供轨道压板、导轨压板、道轨压板、钢轨压板、铁轨压板等钢材型材与制成品供应。更多压板产品货源产地、厂家品牌、型号规格、产品特性、材质证明、理论重量和价格等请联系客服咨询。
