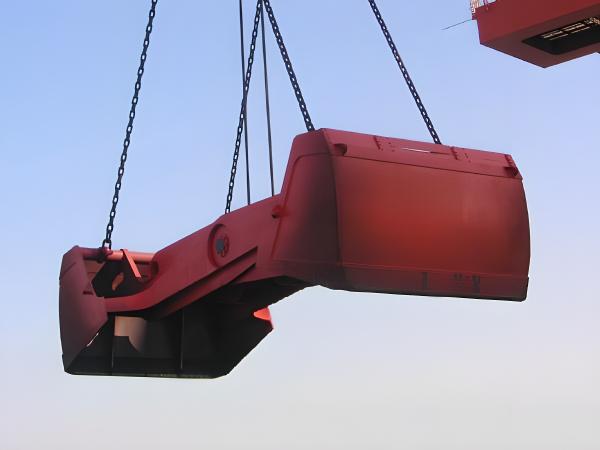

JZK系列剪式抓斗JZK系列抓斗JZK型剪式抓斗
剪式抓斗介绍
剪式抓斗JZK06、JZK07、JZK12、JZK40、JZK16(4)6、JZK20(5)7.5、JZK25(6.3)9.4、JZK32(8)12、JZK40(10.2)14.5、JZK50(13)17.6、JZK63(16.5)21.8等型号，剪式抓斗是把两个颚板靠较点的端部延长为绳索式加力臂，两臂公用一个叫中心较点，剪式抓斗开启动作依靠放松剪臂处滑轮组的钢丝绳，收紧支撑绳来完成，关闭动作依靠收紧滑轮组的钢丝绳，利用杠杆原理增力，使颚板闭合抓取物料，其闭合力矩随着闭合过程逐渐增加，抓取物料时干净不漏料，多用在大型桥式卸船机上。
剪式抓斗说明
- 产品名称：剪式抓斗
- 型号规格：JZK型
- 所属类别：剪式抓斗抓具
- 产品产地：河南新乡长垣
- 非标定制：可定制
- 生产周期：20~30天
- 包装形式：无包装
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
剪式抓斗图册
剪式抓斗参数

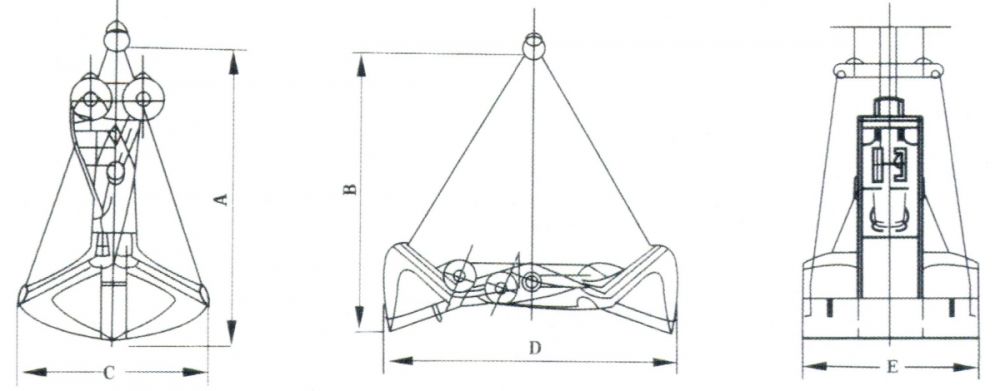

剪式抓斗外形尺寸图
剪式抓斗技术参数与主要尺寸数据图
| 型号 | 额定起重量t | 抓斗容积m³ | 自重t | 外形尺寸 | 滑轮直径 mm |
钢丝绳直径 mm |
||||
| A | B | D | E | |||||||
| JZK06 | 1 | 0.6 | 0.45 | 1300 | 1660 | 1000 | 1300 | 1300 | 160 | 11 |
| JZK07 | 1 | 0.75 | 0.51 | 1450 | 1790 | 1050 | 1352 | 1400 | 160 | 11 |
| JZK12 | 3 | 1.25 | 0.87 | 3250 | 3720 | 2100 | 2650 | 1500 | 190 | 13 |
| JZK40 | 10 | 4 | 4.5 | 4250 | 4530 | 2900 | 3750 | 2080 | 450 | 23 |
| JZK16(4)6 | 16 | 4.0 | 6.0 | 4325 | 4475 | 2675 | 4590 | 2000 | 560 | 26 |
| JZK20(5)7.5 | 20 | 5.0 | 7.5 | 4845 | 5000 | 2885 | 5110 | 2200 | 650 | 28 |
| JZK25(6.3)9.4 | 25 | 6.3 | 9.4 | 5450 | 5600 | 3200 | 5730 | 2350 | 720 | 32 |
| JZK32(8)12 | 32 | 8.0 | 12.0 | 6140 | 6290 | 3400 | 6400 | 2600 | 800 | 36 |
| JZK40(10.2)14.5 | 40 | 10.2 | 14.5 | 6920 | 7070 | 3660 | 7200 | 2750 | 880 | 40 |
| JZK50(13)17.6 | 50 | 13.0 | 17.6 | 7785 | 7935 | 3965 | 8065 | 3000 | 920 | 44 |
| JZK63(16.5)21.8 | 63 | 16.5 | 21.8 | 8600 | 8815 | 4300 | 8930 | 3300 | 1120 | 48 |
剪式抓斗厂家
剪式抓斗生产厂家为广大用户提供普通四绳抓斗、四绳派拿抓斗和双绳抓斗、单绳悬挂抓斗、电动液压双瓣/多瓣抓斗（机械式单绳/双绳/四绳多瓣抓斗）、电动马达抓斗、电动不锈钢抓斗（酿造抓斗、酒糟抓斗）、木材抓斗以及绳索式清污矩形抓斗、疏浚抓斗、四绳防漏双瓣抓斗、无线遥控双瓣抓斗、半剪式散货抓斗、挖机专用抓斗等成套抓斗产品的设计制造（定制）和配件批发零售、安装修理维修等服务，更多国标/非标/专用抓斗厂家品牌、技术参数、外形尺寸、设计图纸、价格请咨询客服。
