BZDY系列隔爆型电动机BZDY型运行防爆电机(小盘)
防爆电机介绍
BZDY12/21/22-4小盘隔爆型锥形转子三相异步电动机，主要型号规格有：BZDY12-4-0.4KW、BZDY21-4-0.8KW、BZDY22-4–1.5KW，产品主要用于防爆钢丝绳式电动葫芦小车运行机构电机。
防爆电机说明
- 产品名称：BZDY12/21/22-4小盘隔爆型锥形转子三相异步电动机
- 别名别称：防爆电机防爆马达
- 型号规格：BZDY12/21/22-4系列型
- 所属类别：防爆起重电机
- 产品产地：河南新乡
- 是否定制：是
- 动力形式：三相交流380V-50Hz
- 是否现货：部分现货
- 生产周期：3~10天
- 包装形式：协议包装形式
- 供货范围：全国
- 送达方式：自提或物流托运
- 是否安装：安装另议
- 售后方式：一年保修
- 发货地区：河南长垣

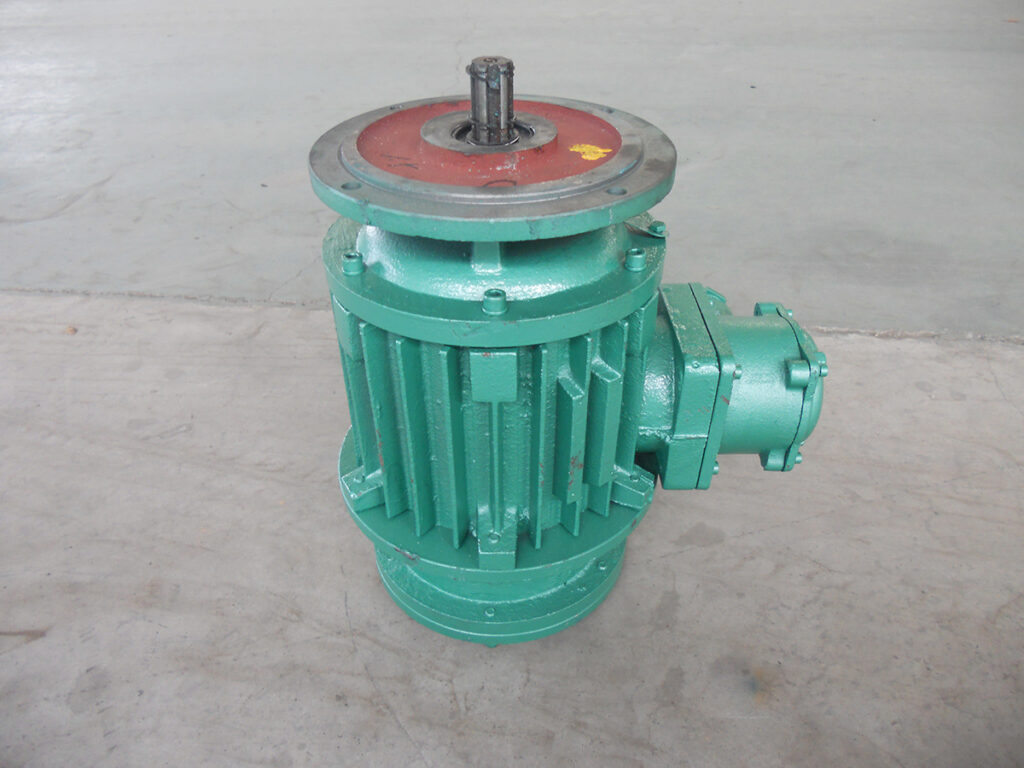

防爆电机图片
防爆电机参数

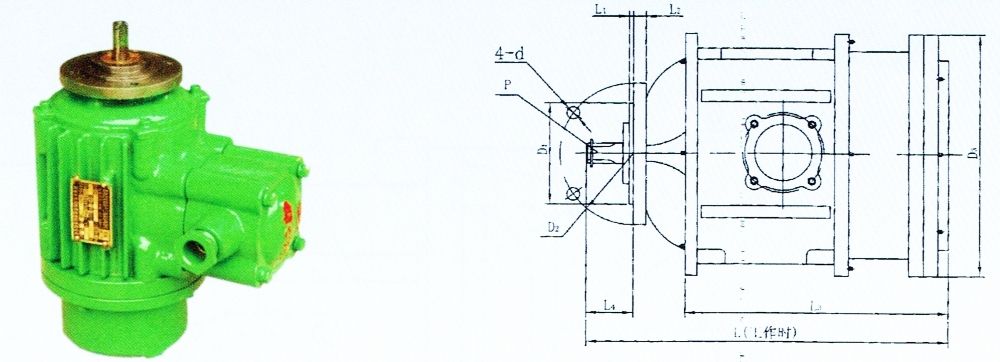

BZDY系列防爆电动葫芦主起升电动机(小盘)
BZDY系列防爆电动葫芦主起升电动机(小盘)
| 型号 主要尺寸 | 功率 (KW) |
D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | d | P |
| BZDY12-4 | 0.4 | Φ75h7 | Φ90 | Φ160 | 323 | 4 | 10 | 251 | 45 | Φ7 | 4D-15dc4x12d9x4dc6 三角形花键D=15 Z=36 |
| BZDY21-4 | 0.8 | Φ100h7 | Φ120 | Φ240 | 348 | 4 | 12 | 255 | 45 | Φ9 | 6D-20dc4x16d9x4dc6 三角形花键D=18Z=36 |
| BZDY22-4 | 1.5 | Φ100h7 | Φ120 | Φ240 | 379 | 4 | 12 | 286 | 45 | Φ9 | 6D-20dc4x16d9x4dc6 三角形花键D=18 Z=36 |
锥形防爆电机技术参数表
| 项目 型号 |
额定功率(KW) | 额定电流(A) | 额定转速 (r/min) |
起动转矩 额定转矩 |
起动电流(A) | 效率 (%) |
功率因素 (cosΦ) |
转动惯量 | 制动力矩 (N.m) |
||||||
| 660V | 1140V | 380/660 | 660/1140 | 660V | 1140V | 380/660 | 660/1140 | ||||||||
| BZDY12-4 | 0.4 | 0.72 | 0.42 | 1.25/0.72 | 0.72/0.42 | 1380 | 2.0 | 4 | 2.4 | 7.0/4 | 4/2.4 | 0.67 | 0.73 | 0.017 | 1.43 |
| BZDY21-4小盘 | 0.8 | 1.4 | 0.8 | 2.4/1.4 | 1.4/0.8 | 1380 | 2.5 | 7.6 | 4.3 | 13/7.6 | 7.6/4.3 | 0.70 | 0.72 | 0.036 | 8.036 |
| BZDY21-4大盘 | |||||||||||||||
| BZDY22-4小盘 | 1.5 | 2.5 | 1.43 | 4.3/2.5 | 2.5/1.43 | 1380 | 2.5 | 14 | 8 | 24.0/14 | 14/8 | 0.72 | 0.74 | 0.036 | 8.036 |
| BZDY22-4大盘 | |||||||||||||||
| BZDY31-4小盘 | 3.0 | 4.4 | 2.53 | 7.6/4.4 | 4.4/2.53 | 1380 | 2.7 | 24.3 | 14 | 42/24.3 | 24.3/14 | 0.79 | 0.85 | 0.019 | 42.10 |
| BZDY31-4大盘 | |||||||||||||||
| BZDYS21-4/8小盘 | 0.4/0.2 | 2.7/1.6 | 1380/680 | 2.3/2.2 | 13/8 | 0.53/0.43 | 0.32/0.4 | 0.27 | 1.5/1.0 | ||||||
| BZDYS21-4/8大盘 | |||||||||||||||
| BZDYS22-4/8小盘 | 0.8/0.4 | 1.4/0.7 | 1380/690 | 2.6/1.7 | 10/3 | 0.56/0.41 | 0.32/0.38 | 0.055 | 8/3 | ||||||
| BZDYS22-4/8大盘 | |||||||||||||||
| BZDYS31-4/8小盘 | 1.5/0.75 | 2.5/1.3 | 1380/690 | 2.6/1.7 | 18/6 | 0.69/0.54 | 0.69/0.53 | 0.104 | 10/8 | ||||||
| BZDYS31-4/8大盘 | |||||||||||||||
| BZDYS32-4/8小盘 | 3.0/1.0 | 4.4/2 | 1380/690 | 2.8/1.8 | 30/9 | 0.68/0.58 | 0.81/0.58 | 0.208 | 19/14 | ||||||
| BZDYS32-4/8大盘 | |||||||||||||||
| BZD21-4 | 0.8 | 1.4 | 0.8 | 2.4/1.4 | 1.4/0.8 | 1380 | 2.5 | 7.6 | 4.3 | 13/7.6 | 7.6/4.3 | 0.70 | 0.72 | 0.030 | 11.0 |
| BZD22-4 | 1.5 | 2.5 | 1.43 | 4.3/1.5 | 1.5/1.43 | 1380 | 2.5 | 14 | 8 | 24/14 | 14/8 | 0.72 | 0.74 | 0.045 | 19.6 |
| BZD31-4 | 3.0 | 4.4 | 2.53 | 7.6/4.4 | 4.4/2.53 | 1380 | 2.7 | 24.3 | 14 | 42/24.3 | 24.3/14 | 0.78 | 0.77 | 0.130 | 42.14 |
| BZD32-4 | 4.5 | 6.4 | 3.7 | 11/6.4 | 6.4/3.7 | 1380 | 2.7 | 35 | 20.0 | 60.0/35 | 35/20.0 | 0.78 | 0.80 | 0.160 | 62.72 |
| BZD41-4 | 7.5 | 10.4 | 6 | 18.0/10.4 | 10.4/6 | 1380 | 3.0 | 58 | 33.1 | 100/58 | 58/33.1 | 0.79 | 0.80 | 0.390 | 98.0 |
| BZD51-4 | 13 | 17.3 | 10 | 30.0/17.3 | 17.3/10 | 1380 | 3.0 | 95 | 55 | 165/95 | 95/55 | 0.80 | 0.82 | 0.700 | 184.4 |
| BZD52-4 | 18.5 | 24.3 | 14 | 41.7/24.3 | 24.3/14 | 1380 | 3.0 | 133 | 76.1 | 229/133 | 133/76.1 | 0.82 | 0.82 | 1.120 | 225.4 |
| BZD62-6 | 18.5 | 27 | 15.3 | 46.7/27 | 27/15.3 | 930 | 3.2 | 162 | 92 | 295/176 | 176/97 | 0.85 | 0.86 | 1.8 | 390 |
防爆电机厂家
BZDY系列防爆电动葫芦运行电动机生产厂家还提供防爆单速/双速电动葫芦主起升电机、防爆单双梁桥式门式起重机防爆电动机、防爆电动环链葫芦主起升电动机和防爆运行电动机以及其他防爆起重机械设备配套使用的防爆电动机产品整机与防爆电动机配件。更多防爆电机生产制造厂家、货源产地、型号规格、技术参数、防护/防爆等级、转速、产品特性、结构图纸、安装尺寸、出厂价格以及常见问题故障、使用环境与产品选型配套等请联系客服咨询。
