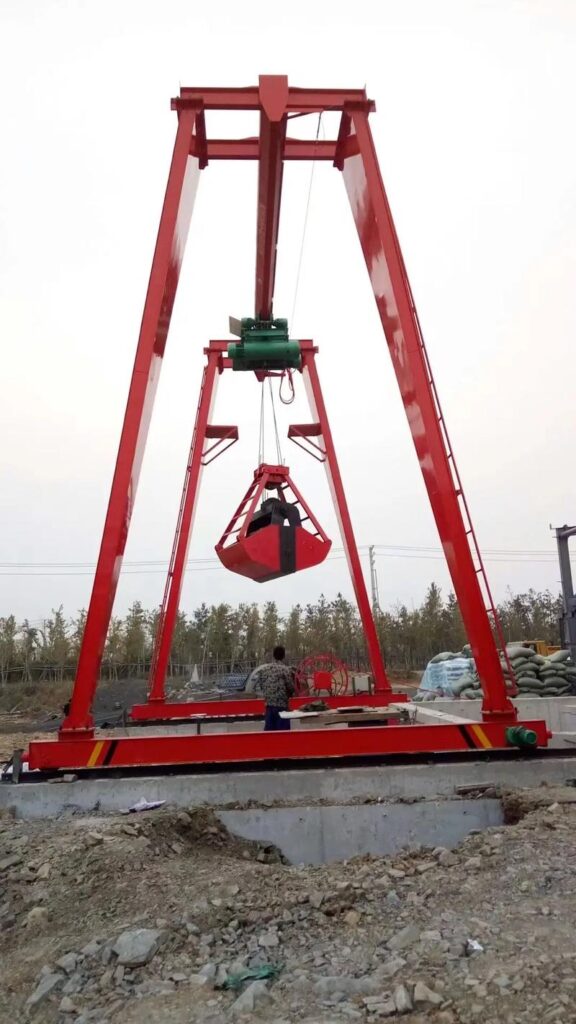

基于物料检测的抓斗起重机控制系统及方法

一、系统核心组成

1. 物料检测模块
   • 传感器与成像装置：采用2D激光扫描、图像识别设备（如CCD相机）或高度基线传感器，实时采集物料堆放的分布数据（如高度、形状、密度）。
   • 多源数据融合：部分系统结合激光测距与高度基线标记，实现料仓内物料三维建模。
2. 数据处理与控制模块
   • 工控机/PLC：负责分析物料分布数据，生成抓斗移动路径、开闭指令及力矩分配策略。
   • 通信装置：通过有线或无线方式（如PROFIBUS总线）连接传感器与控制器，确保数据传输实时性。
3. 执行机构
   • 变频驱动系统：采用变频器控制大车横向移动、小车纵向移动及抓斗升降，实现平滑调速和精准定位。
   • 闭环反馈机制：通过编码器实时监测钢丝绳长度和抓斗位置，动态调整抓取力度。

二、控制方法流程

1. 数据采集与建模
   • 通过激光扫描或图像识别获取料堆高度、轮廓及密度信息，生成三维物料分布图。
   • 结合预设料仓顶线、基线等参数，计算最优抓取点。
2. 路径规划与动作决策
   • 基于物料分布数据，工控机生成抓斗移动轨迹、开闭时序及速度曲线，避免碰撞并最大化单次抓取量。
   • 采用多级缓冲策略：抓斗初始开启速度慢以减少冲击，后期快速卸料提升效率。
3. 实时控制与纠偏
   • 变频器与PLC协同控制，实现起升、开闭机构的同步运动，确保四绳受力均衡。
   • 通过编码器反馈动态修正抓斗位置偏差，适应物料塌落等突发情况。

三、技术优势

1. 效率提升：自动识别物料密度和分布，优化抓取路径，循环周期缩短20%-30%。
2. 安全性增强：智能防过载机制避免电机超负荷，减少钢丝绳断裂风险。
3. 节能环保：变频调速降低能耗，较传统电阻调速节电约30%。
4. 操作简化：半自动化控制减少人工干预，新手司机也可通过简易界面操作。

四、典型应用场景

• 港口码头：散货（煤炭、矿石）装卸，适应船舱复杂物料分布。
• 垃圾处理厂：抓取不规则垃圾堆，通过图像识别避开异物。
• 钢铁与建材行业：生料调配站中精准抓取混合物料，支持24小时连续作业。

五、发展趋势

未来系统可能集成AI视觉（如深度学习识别物料类型）和5G港口自动化升级与RTG改造方案，进一步提升自适应能力。例如，结合数字孪生技术预演抓取过程，或通过边缘计算实现毫秒级响应。

常见问题

问：基于物料检测的抓斗起重机与传统抓斗有何区别？

答：传统抓斗靠人工观察和经验操作，抓取效率不稳定。物料检测抓斗起重机通过激光扫描+PLC智能控制，自动识别物料堆积分布并规划最优抓取路径，循环周期缩短20%至30%，单次抓取量提升15%至25%。

问：抓斗起重机控制系统需符合哪些行业标准？

答：GB/T 3811-2008起重机设计规范为基础，GB/T 14405-2011《通用桥式起重机》和GB/T 14406-2011《通用门式起重机》适用于整机。电气控制需符合GB/T 5226.2-2016规范。PLC需满足GB/T 15969.3标准。

问：物料检测抓斗起重机系统定制服务包含哪些？

答：河南鸿升起重机有限公司提供抓斗起重机智能化升级服务：物料分布三维建模、抓斗路径自适应算法匹配、PLC加变频器控制系统集成、四绳同步调节、现场联调。适用于港口散货装卸、电厂燃料管理、钢厂原料场等场景。

问：物料检测抓斗系统的精度和适用范围？

答：激光扫描物料建模精度正负5cm，系统响应延迟小于等于200ms，适用物料粒径3至300mm。工作级别A6至A8，具备物料塌落实时检测加自适应补偿能力。
