平衡吊（PDJ/PJZ系列）技术参数与选型指南
平衡吊PDJ/PJZ系列是一种利用平行四边形连杆机构和气弹簧/配重实现重物在三维空间内任意位置悬浮定位的工位吊装设备，按JB/T 9791标准制造。平衡吊起重量40~600kg，工作半径1.5~4.2m，起升高度1.5~2.8m，特别适用于数控机床上下料、装配工位定位、模具更换等需要频繁搬运和精准对位的轻中型吊装场景。与旋臂起重机（详见旋臂吊选型指南）的定点回转不同，平衡吊可在其工作半径内任意位置实现工件悬浮，操作更灵活自由。
一、平衡吊产品系列参数

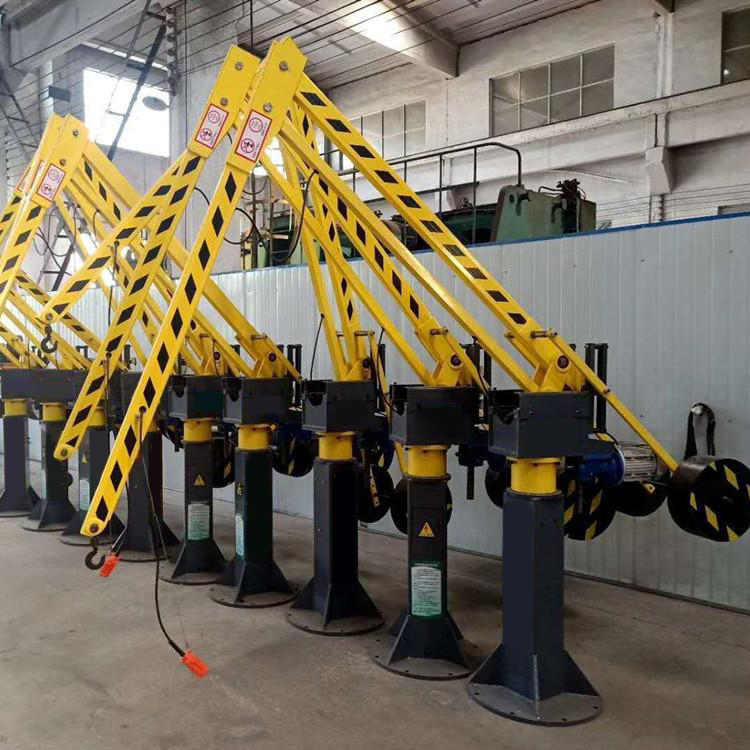

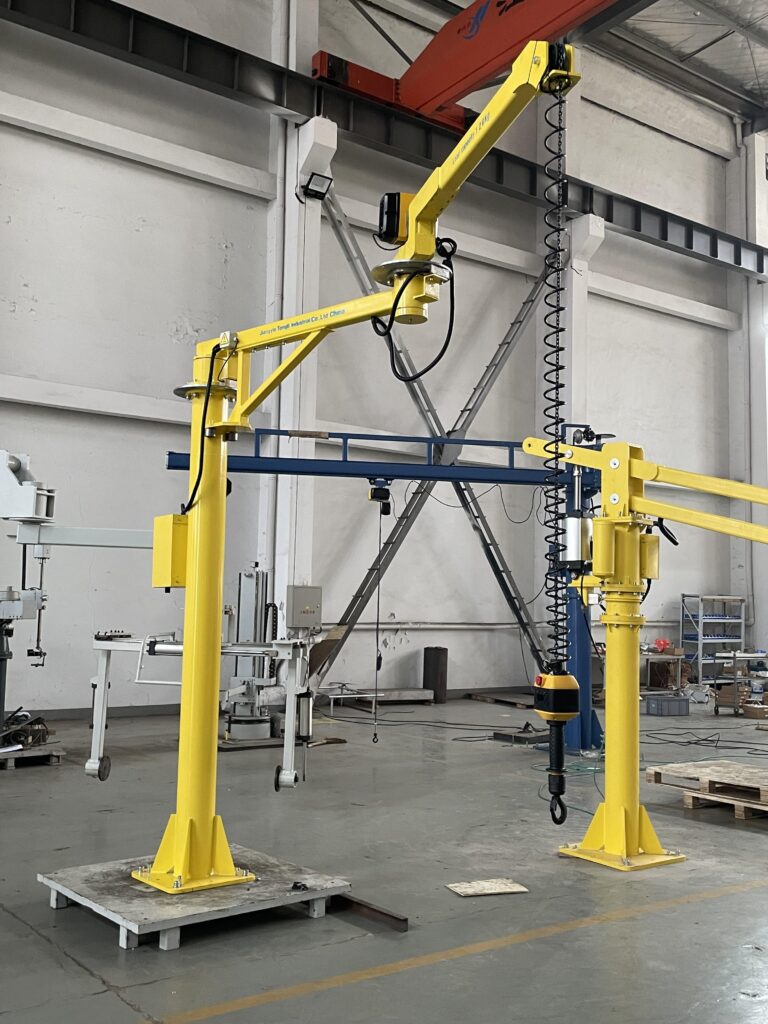

平衡吊PDJ/PJZ系列按平衡方式分为PDJ型配重平衡式和PJZ型气动平衡式两大类。PDJ型通过杠杆+配重块实现平衡，无需外部气源，结构简单耐用；PJZ型通过气缸+气控阀调节平衡力，操作更轻便，可无极调节平衡载荷。两类平衡吊的安装方式均为立柱式落地安装，立柱与基础用地脚螺栓固定。
| 型号 | 平衡方式 | 起重量(kg) | 工作半径(m) | 起升高度(m) | 回转角度 (°) | 自重(kg) | 立柱高度(m) |
|---|---|---|---|---|---|---|---|
| PDJ-40 | 配重平衡 | 40 | 1.5~2.5 | 1.5~2 | 270~360 | 280 | 2.2 |
| PDJ-100 | 配重平衡 | 100 | 2.0~3.0 | 1.8~2.2 | 270~360 | 420 | 2.5 |
| PDJ-200 | 配重平衡 | 200 | 2.0~3.5 | 2.0~2.5 | 270~360 | 650 | 2.8 |
| PDJ-300 | 配重平衡 | 300 | 2.5~3.5 | 2.0~2.5 | 270~360 | 850 | 3.0 |
| PDJ-500 | 配重平衡 | 500 | 2.5~4.0 | 2.2~2.8 | 270~360 | 1200 | 3.2 |
| PDJ-600 | 配重平衡 | 600 | 3.0~4.2 | 2.5~2.8 | 270~360 | 1500 | 3.5 |
| PJZ-40 | 气动平衡 | 40 | 1.5~2.5 | 1.5~2.0 | 270~360 | 200 | 2.2 |
| PJZ-100 | 气动平衡 | 100 | 2.0~3.0 | 1.8~2.2 | 270~360 | 320 | 2.5 |
| PJZ-200 | 气动平衡 | 200 | 2.0~3.5 | 2.0~2.5 | 270~360 | 500 | 2.8 |
| PJZ-300 | 气动平衡 | 300 | 2.5~3.5 | 2.0~2.5 | 270~360 | 680 | 3.0 |
二、平衡吊工作原理
平衡吊的核心技术在于其平行四边形连杆机构。当工件被夹持后，操作者施加一个很小的力（一般≤30N）即可使工件在竖直平面内上下移动，而在水平面内可沿工作半径任意位置移动。配重式平衡吊通过调整配重块在杠杆上的位置来匹配不同工件的重量（调节范围40~600kg），气动式通过调节气缸气压实现无极平衡力调节（精度可达±1kg)。
平衡吊的平衡原理基于力矩平衡：M_load = M_counterweight，即负载力矩等于配重力矩（或气缸推力力矩）。配重式平衡吊的力矩平衡关系简单可靠——配重块重量固定，通过移动配重位置改变力臂长度来匹配不同负载。气动式则通过调压阀改变气缸输出力，力臂固定，负载变化通过气压调节实现。
三、平衡吊应用场景与配套
平衡吊广泛应用于数控机床的工件上下料、模具装配与更换、发动机/变速箱等零部件组装、仓库物料分拣等场景。在机械加工车间，平衡吊可与LD型电动单梁起重机（详见LD型单梁起重机技术参数）或旋臂起重机配合使用：单梁起重机负责重型工件的跨区域搬运，平衡吊负责精密工件的工位内精准对位。
平衡吊的吊具可根据工件类型选配：通用吊钩、真空吸盘（适用于平整光滑板材，吸力可调）、机械夹具（适用异形工件）、电磁吸盘（适用铁磁性工件）和专用吊具（按工件外形定制）。吊具与平衡吊末端采用快换接头连接，更换时间≤30s。
四、选型要点与安装基础要求
4.1 选型要点
平衡吊选型需兼顾三个维度：工件重量（建议选额定载荷的80%以内，保留裕度）、工作半径（吊装点与立柱中心的最大水平距离需在工作半径范围内）、安装空间（立柱高度需配合厂房净空，一般要求净空≥3.5m）。对于需要精密装配的场景（如模具对位），推荐PJZ型气动平衡吊，其调节精度更高、操作更轻便。
4.2 基础要求
平衡吊基础采用C25以上的混凝土基础，尺寸按倾覆力矩确定。PDJ-300型平衡吊的基础尺寸通常为800×800×800mm，采用4根M30×800地脚螺栓预埋，埋入深度≥600mm。基础表面水平度≤1/1000，立柱安装后垂直度≤1/1000。底座与基础之间用垫铁调整水平后灌浆固定。
五、鸿升起重机平衡吊产品优势
河南鸿升起重机有限公司生产的PDJ型配重平衡吊和PJZ型气动平衡吊，连杆机构采用Q345B无缝钢管焊接，回转支撑为平面轴承+推力轴承组合结构。配重块采用铸铁铸造（密度7.2t/m³），表面喷塑处理。气动系统标配SMC/Festo气控阀组，工作气压0.4~0.8MPa。所有平衡吊出厂前逐台测试平衡精度（在额定载荷的20%~100%范围内，操作力≤30N）。鸿升起重机可按客户工位条件定制立柱高度和悬挂方式（立柱式/悬挂式/壁挂式），并提供现场安装调试与操作培训服务。
关键词：平衡吊、PDJ平衡吊、PJZ平衡吊、助力机械手、工位吊装、平衡吊选型、气动平衡吊、河南鸿升起重机
常见问题
问：平衡吊与普通电动葫芦有何区别？
答：平衡吊（PDJ/PJZ系列）采用四连杆机构实现重物水平浮动与垂直提升的平衡状态，操作者可用手直接推拉移动重物（像操作无重力物体），定位精度±1mm。电动葫芦是定点起吊+电动行走。平衡吊适合精密装配工位（3至300kg），电动葫芦适合重载搬运。
问：平衡吊选型需关注哪些技术参数？
答：主要参数：额定起重量（3至300kg）、起升高度（1至3m）、工作半径（1.5至4m）、回转角度（360°）。PDJ为气动平衡吊（需0.4至0.6MPa压缩空气），PJZ为智能助力臂（伺服电机驱动）。根据工位载荷和操作频率选择。
问：平衡吊选型和技术服务包含哪些？
答：河南鸿升起重机有限公司提供平衡吊选型和技术支持：工位工况分析→载荷参数匹配→安装方案设计→设备调试→操作培训。可根据生产线布局定制安装底座和悬臂长度。提供PDJ系列和PJZ智能助力臂两种方案对比推荐。
问：平衡吊与助力臂、机械手有何不同？
答：平衡吊通过机械平衡原理实现悬浮—手动移动，操作力仅需几十克。助力臂（含伺服助力）可编程定位，适用于重复性高的工序。机械手为全自动抓取和移动，适合无人化产线。三种设备覆盖不同自动化程度的工位需求。
